Декомпозировать объект¶
Для сложных объектов: замкнутого пути фрезы, линии отверстий, текста сверлением, области металлизации — доступен инструмент «Декомпозировать объект». Инструмент «Декомпозировать объект» становится доступен при выделении хотя бы одного из перечисленных объектов. Возможно применение инструмента к нескольким однотипным и разнотипным объектам, расположенным на одном или разных слоях.
Вызов инструмента осуществляется из главного меню программы «Инструменты» → «Декомпозировать объект», см. Рис. 1.

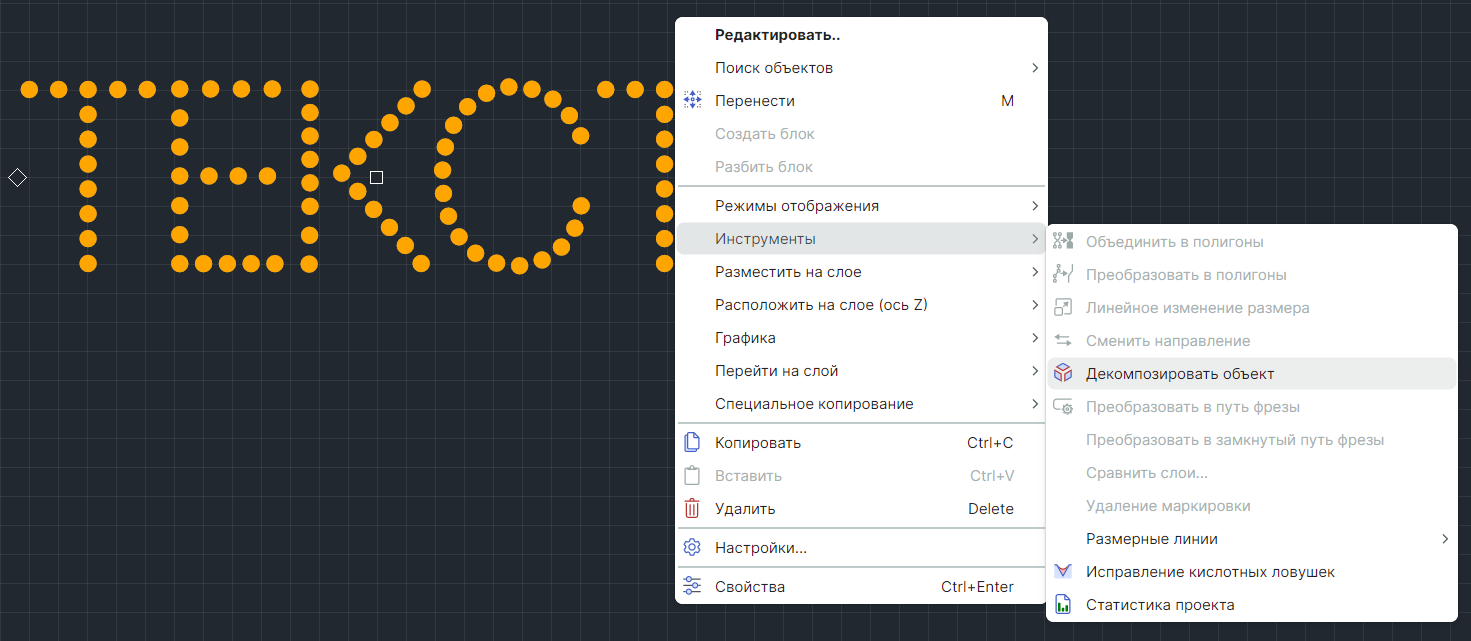

Также инструмент доступен в контекстном меню «Инструменты» → «Декомпозировать объект», см. Рис. 2.
Использование инструмента «Декомпозировать объект» осуществляет преобразование сложного объекта в набор простых:
- замкнутый путь фрезы → путь фрезы и отверстия;
- текст сверлением → набор отверстий;
- линия отверстий → набор отверстий;
- область металлизации → наборы флешей или трейсов (треков), полигон.
Наборы простых объектов после использования инструмента будут расположены на тех же слоях, на которых были расположены сложные объекты.

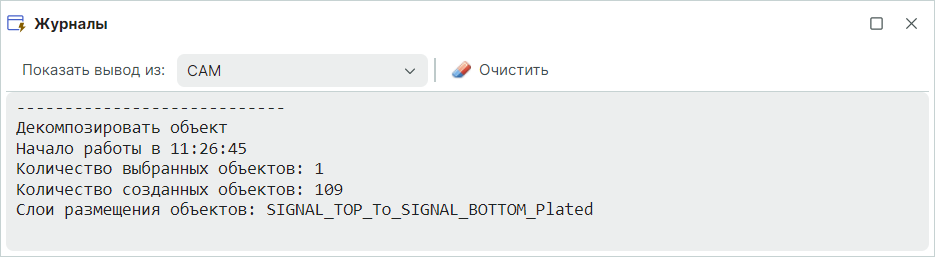

Информация о количестве выбранных объектов и объектов, созданных в результате применения инструмента, а также о слое размещения объектов отобразится в панели «Журналы», см. Рис. 3.
