Сопоставление КП и контактов компонента

Сопоставление контактных площадок и контактов компонента при активной вкладке «Посадочное место» можно выполнить с помощью инструмента «Сопоставление КП и контактов компонента».
Инструмент обозначается символом «Сопоставление КП и контактов компонента» и расположен:

  • на панели инструментов «Плата»;
  • в главном меню «Инструменты»;
  • в контекстном меню «Инструменты».

Для сопоставления контактной площадки посадочного места с контактом:
1. На схеме посадочного места выделите контактную площадку, которую необходимо сопоставить.
2. Активируйте инструмент «Сопоставление КП и контактов компонента».
3. Под курсором при наведении на контактную площадку отображается имя контакта, см. Рис. 1.

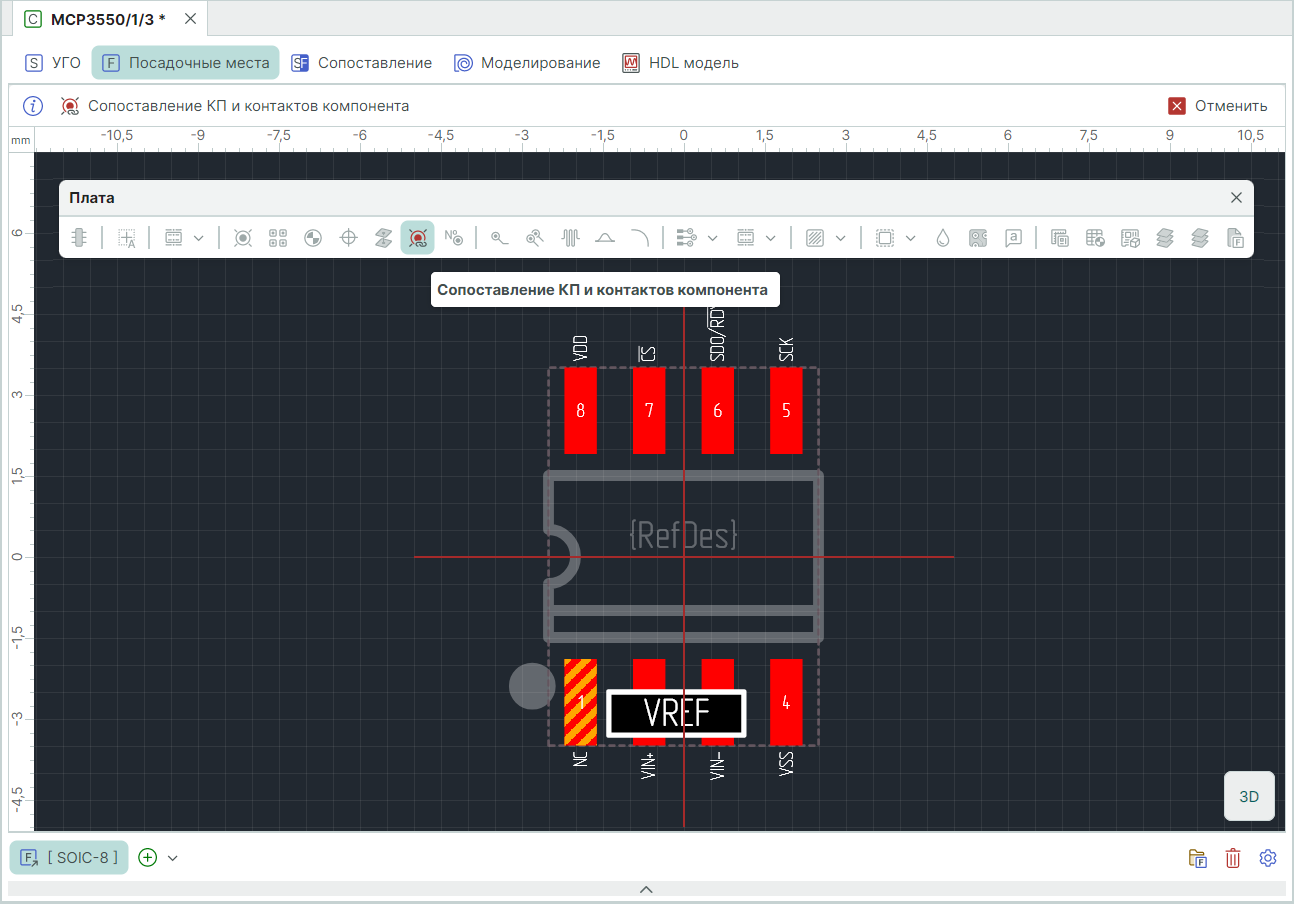

Рис. 1 Работа инструмента «Сопоставление КП и контактов компонента»
Рис. 1 Работа инструмента «Сопоставление КП и контактов компонента»

Примечание! Для последовательного чередования имен контактов в рамке рядом с курсором используется клавиша «Пробел» («Space»).

  1. При нажатии левой кнопки мыши выбранный контакт будет сопоставлен с контактной площадкой, на который наведен курсор, см. Рис. 2.

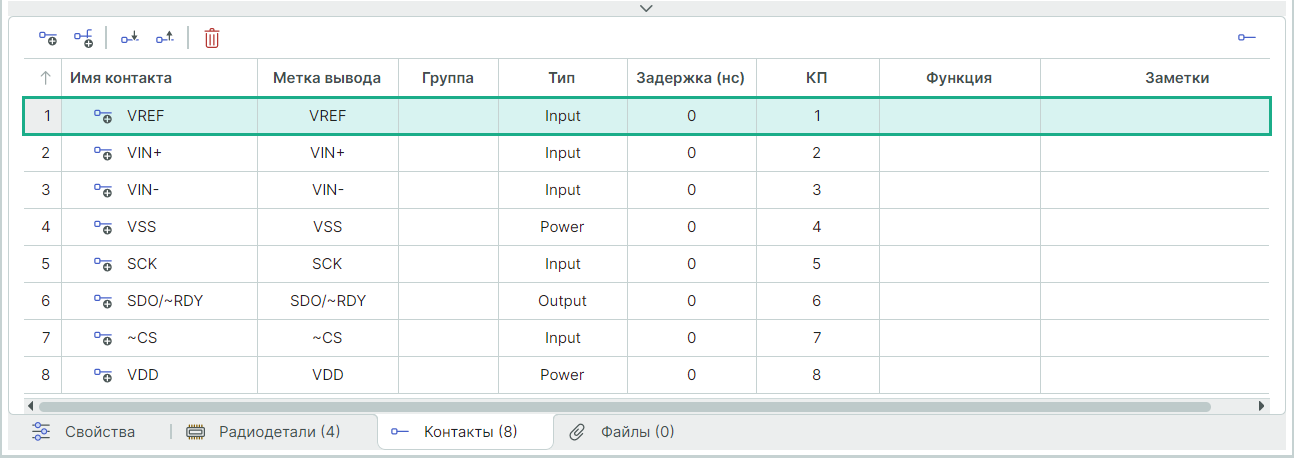

Рис. 2 Результат сопоставления КП с контактом
Рис. 2 Результат сопоставления КП с контактом
  1. Для выхода из инструмента в контекстном меню нажмите «Отменить».
    Для последовательного перехода между строками таблицы используется клавиша «Пробел» («Space»).

Примечание! Инструмент «Сопоставление КП и контактов компонента» можно применить к уже сопоставленной контактной площадке. При этом контактной площадке будет поставлен в соответствие новый контакт, а ранее сопоставленный контакт будет отключен.
