Сопоставление с помощью контекстного меню

Сопоставление выводов и контактных площадок может выполняться с помощью контекстного меню.
Сопоставление вывода УГО с контактом компонента.
1. На схеме УГО выделите вывод, который необходимо сопоставить.
2. В контекстном меню выберите «Сопоставить контакт компонента», см. Рис. 1.

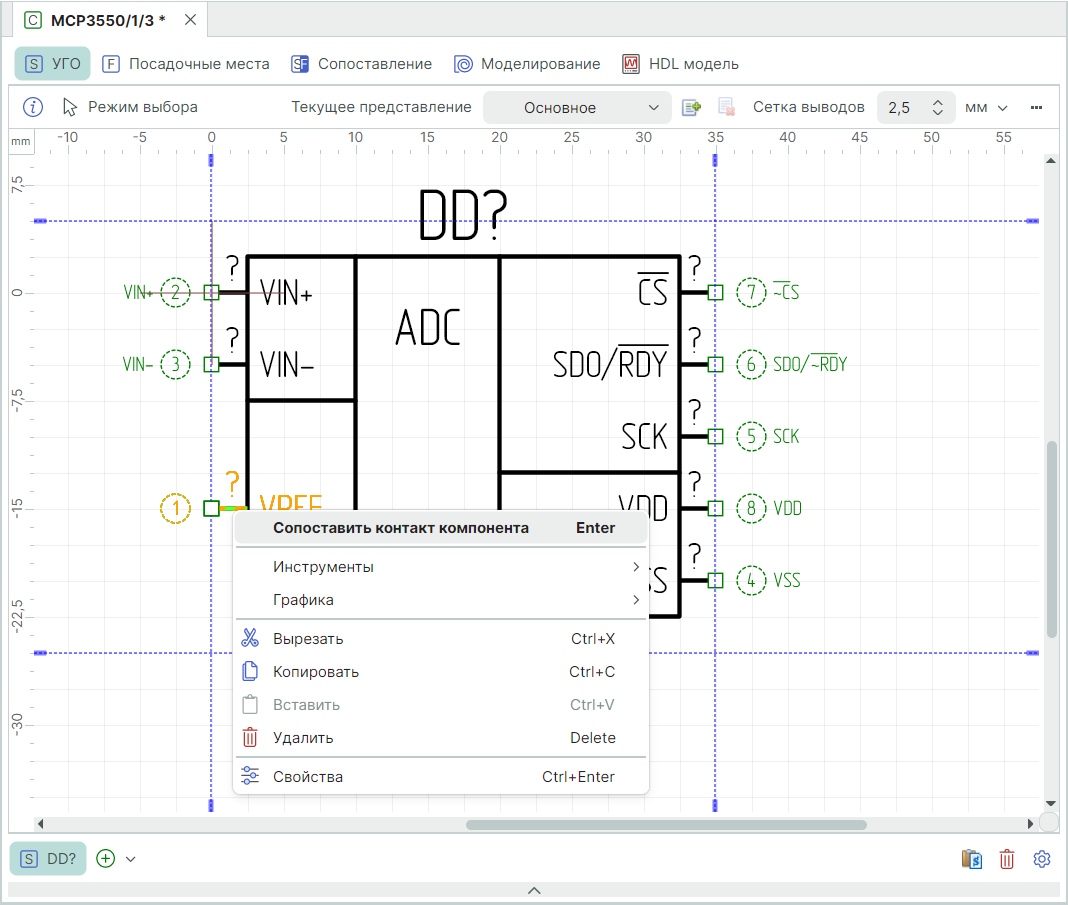

Рис. 1 Сопоставление вывода через контекстное меню

3. В выпадающем списке выберите контакт для сопоставления с выводом УГО, см. Рис. 2.

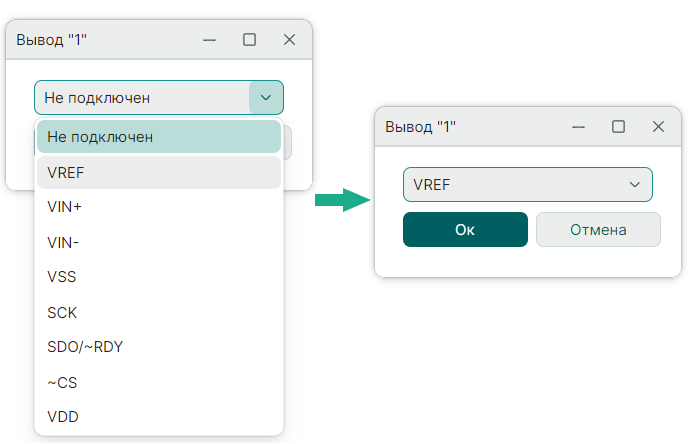

Рис. 2 Выбор контакта для сопоставления

4. Нажмите «ОК».
5. В таблице контактов отображается сопоставление вывода УГО с выбранным контактом, см. Рис. 3.

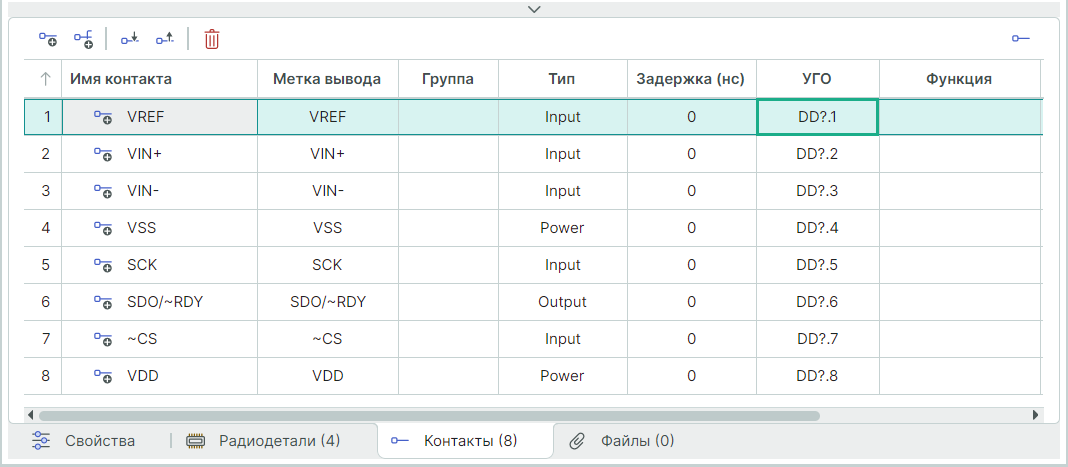

Рис. 3 Результат сопоставления в таблице контактов

Сопоставление контактной площадки посадочного места с контактом компонента.
1. На схеме посадочного места выделите контактную площадку, которую необходимо сопоставить.
2. В контекстном меню выберите «Задать вывод компонента», см. Рис. 4.

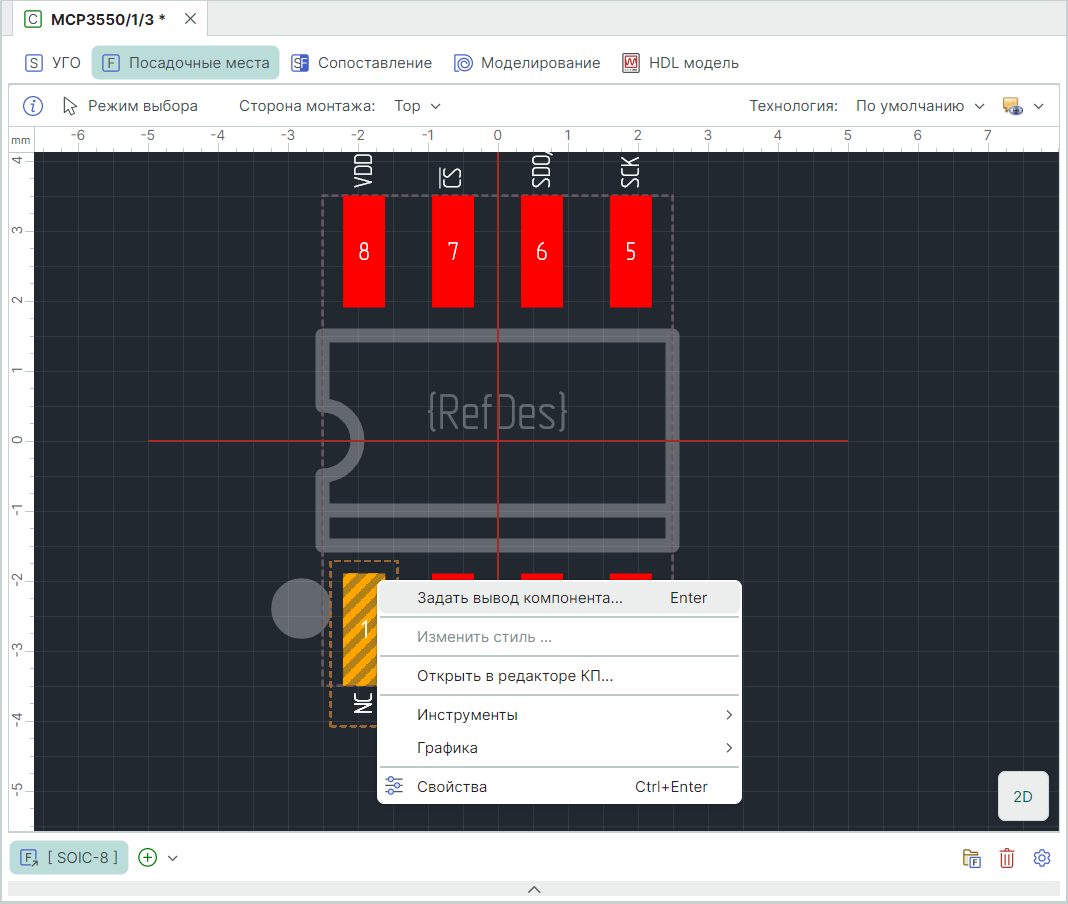

Рис. 4 Сопоставление КП через контекстное меню

3. В выпадающем списке выберите контакт для сопоставления с контактной площадкой, см. Рис. 5.

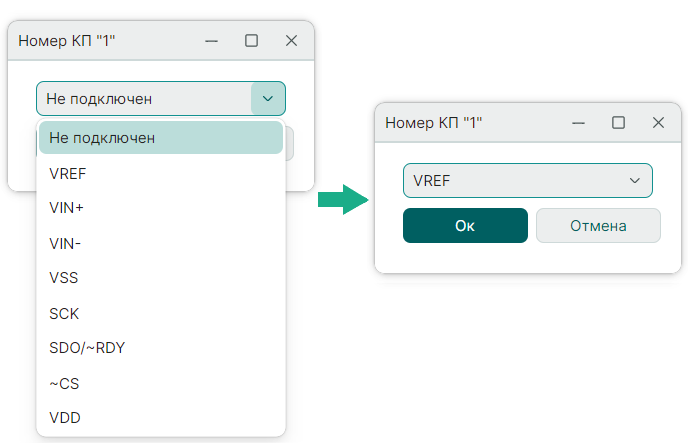

Рис. 5 Выбор контакта для сопоставления

4. Нажмите «ОК».
5. В таблице контактов отображается сопоставление контактной площадки посадочного места с выбранным контактом, см. Рис. 6.

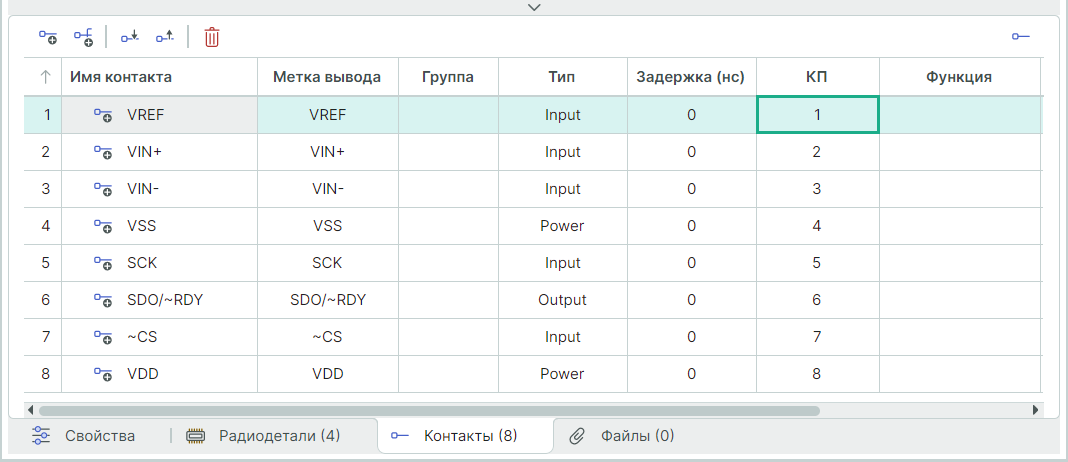

Рис. 6 Результат сопоставления в таблице контактов
