Сопоставление с помощью панели «Свойства»

Сопоставление может быть установлено при помощи функциональной панели «Свойства».
Сопоставление вывода УГО с контактом компонента.
1. На схеме УГО выделите вывод, который необходимо сопоставить.
2. В выпадающем списке «Свойства» → «Вывод» → «Вывод компонента» выберите контакт для сопоставления, см. Рис. 1.

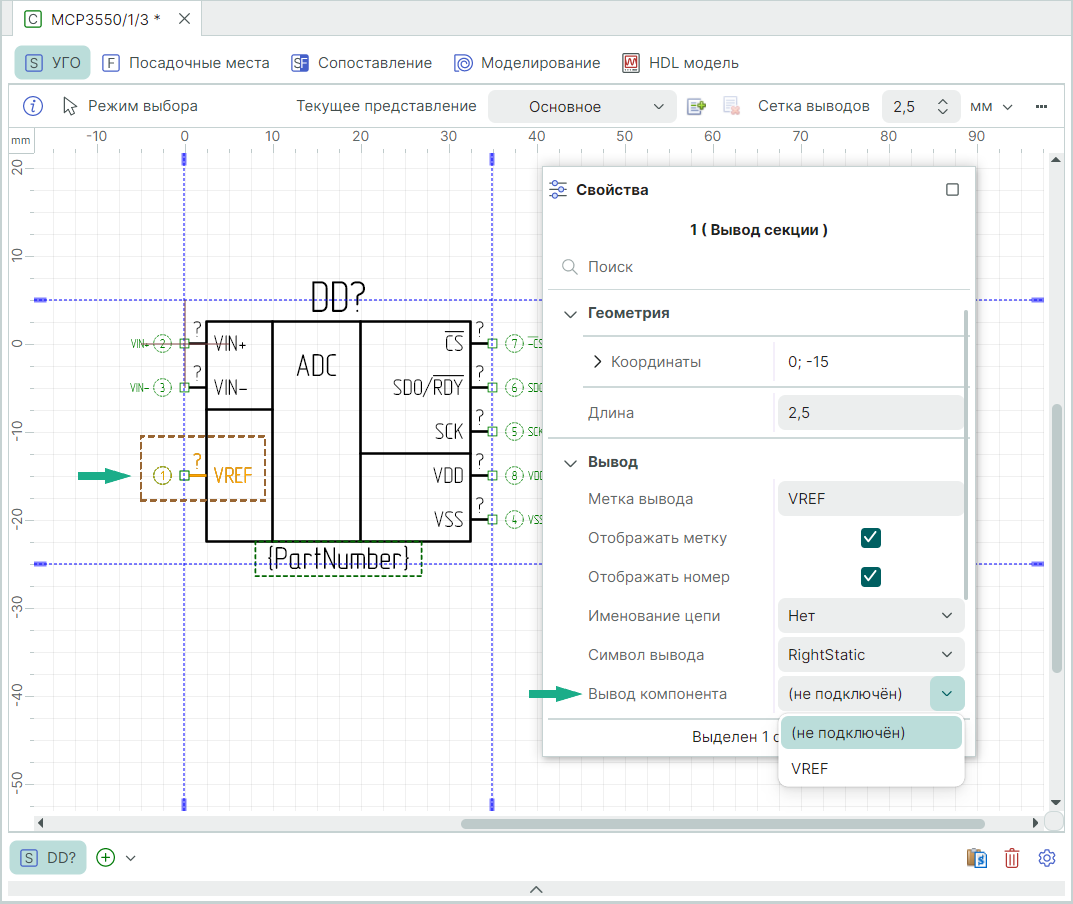

Рис. 1 Сопоставление вывода через панель «Свойства»

3. В таблице контактов отображается сопоставление вывода УГО с выбранным контактом, см. Рис. 2.


Рис. 2 Результат сопоставления в таблице контактов

Сопоставление контактной площадки посадочного места с контактом компонента.
1. На схеме посадочного места выделите контактную площадку, которую необходимо сопоставить.
2. В выпадающем списке «Свойства» → «Общие» → «Имя вывода» выберите контакт для сопоставления, см. Рис. 3.

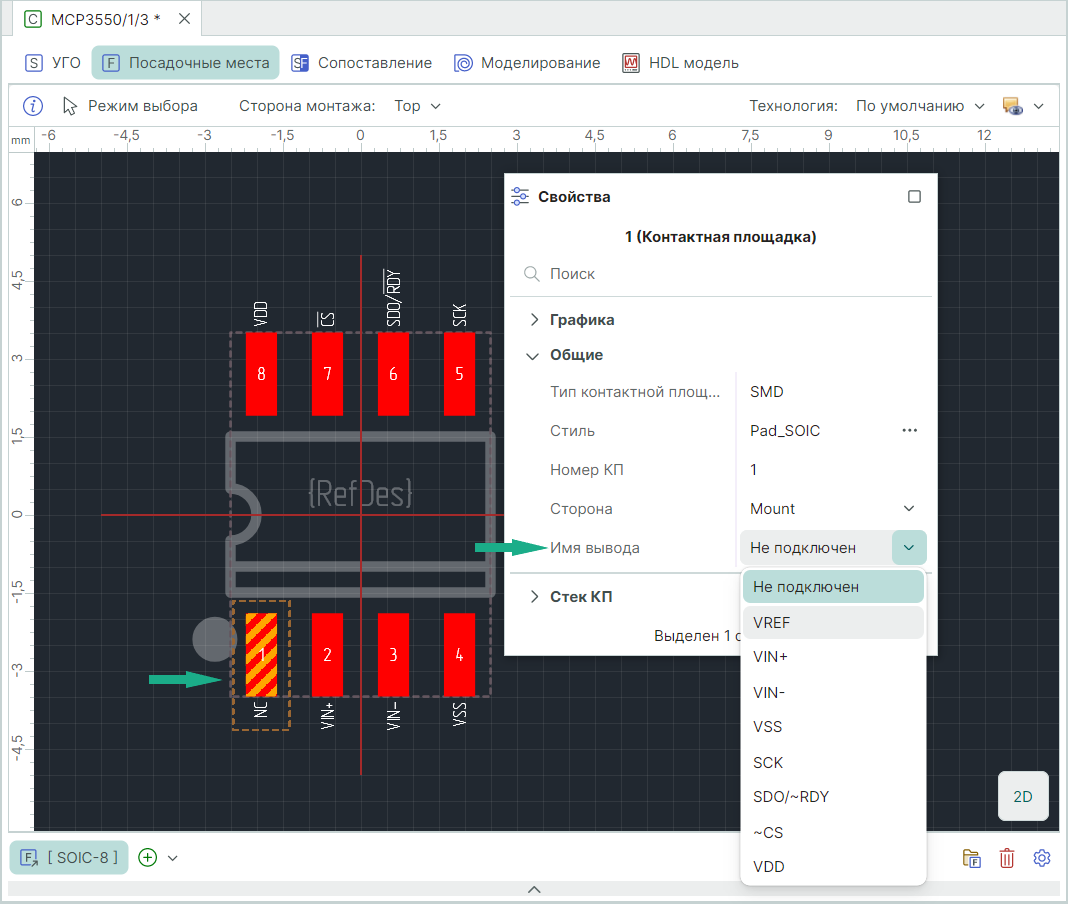

Рис. 3 Сопоставление КП через панель «Свойства»

3. В таблице контактов отображается сопоставление контактной площадки посадочного места с выбранным контактом, см. Рис. 4.


Рис. 4 Результат сопоставления в таблице контактов
