Сопоставление вывода с помощью инструмента

Сопоставление выводов и контактов компонента при активной вкладки «УГО» можно выполнить с помощью инструмента «Сопоставить выводы».
Инструмент обозначается символом «Сопоставить выводы» и расположен:

• на встроенной панели редактора;
• на панели инструментов «Схема»;
• в главном меню «Инструменты»;
• в контекстном меню «Инструменты».

Для сопоставления вывода УГО с контактом:
1. На схеме УГО выделите вывод, который необходимо сопоставить.
2. Активируйте инструмент «Сопоставить выводы».
3. Под курсором при наведении на вывод УГО отображается его имя и метка, см. Рис. 1.

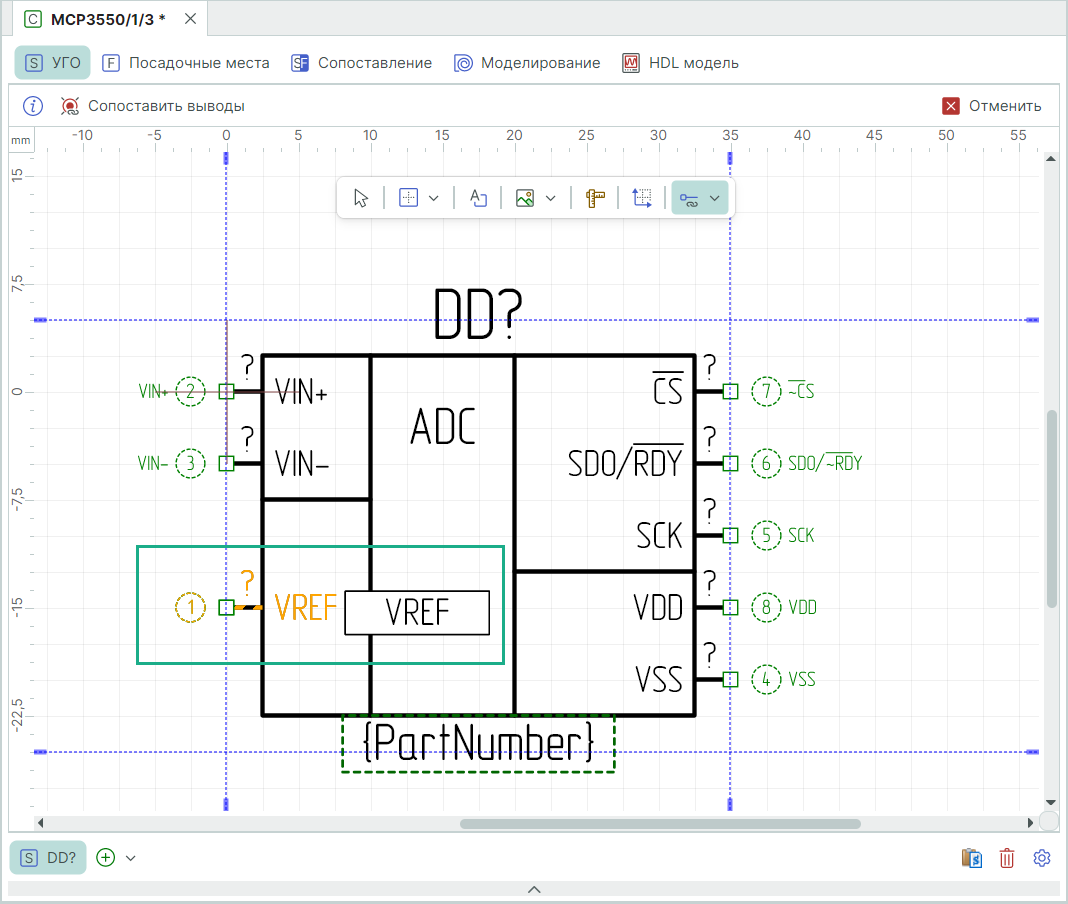

Рис. 1 Работа инструмента «Сопоставить вывод»

Примечание! Для последовательного чередования имен контактов в рамке рядом с курсором используется клавиша «Пробел» («Space»).

4. При нажатии левой кнопки мыши выбранный контакт будет сопоставлен с выводом, на который наведен курсор, см. Рис. 2.

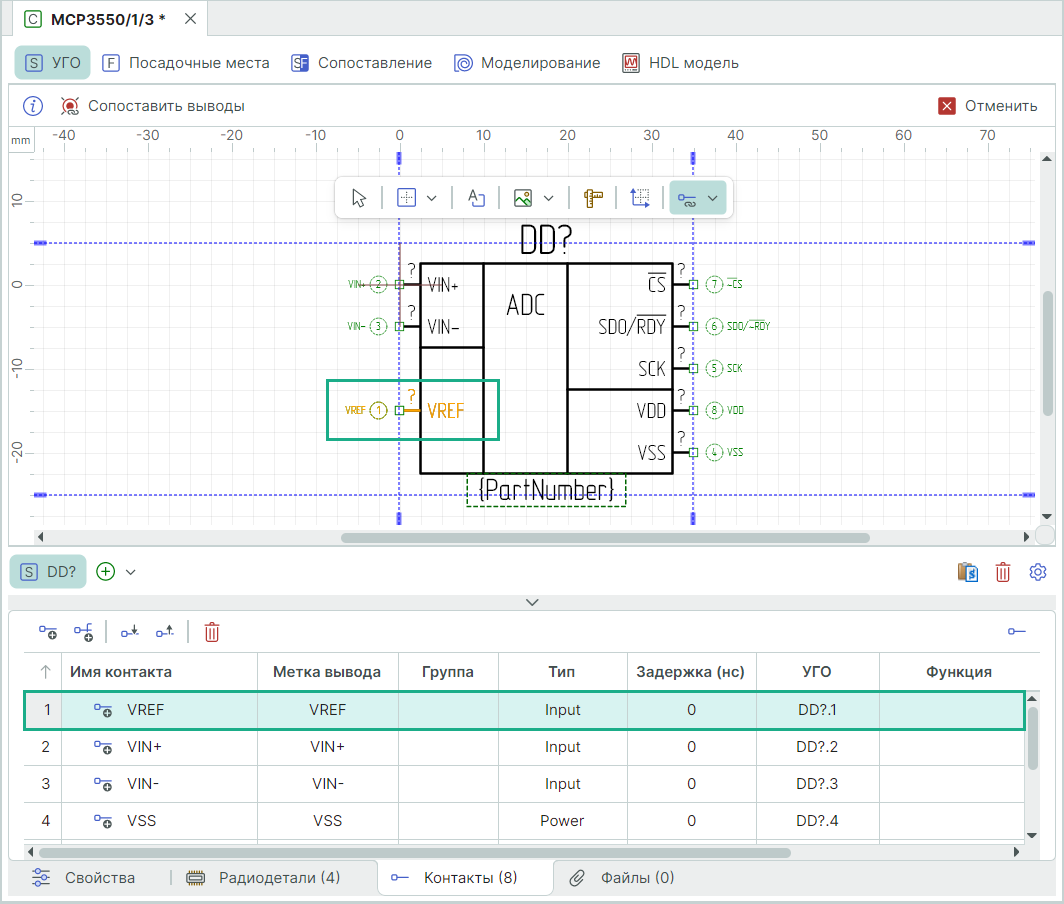

Рис. 2 Результат сопоставления вывод УГО с контактом

После сопоставления инструмент переключается на следующую строку таблицы контактов.
5. Для выхода из инструмента в контекстном меню нажмите «Отменить».
Для последовательного перехода между строками таблицы использовать клавишу «Пробел» («Space»).

Примечание! Инструмент «Сопоставить выводы» можно применить к уже сопоставленному выводу. При этом выводу будет поставлен в соответствие новый контакт, а ранее сопоставленный контакт будет отключен.
