Состав

В состав проекта могут входить схемотехнические блоки, которые предназначены для реализации иерархических схем. Узел «Состав» предназначен для создания и работы со схемотехническими блоками, входящими в состав проекта. Все операции выполняются с помощью контекстного меню.
Для создания блока:
1. Вызовите контекстное меню с узла «Состав» и выберите пункт «Создать блок…», см. Рис. 1.

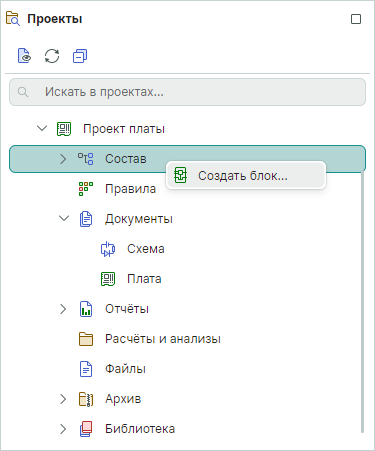

Рис. 1 Создание блока

2. Заполните необходимую информацию в окне «Создание блока» и нажмите «Создать», см. Рис. 2.

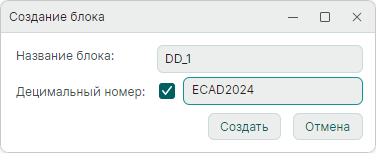

Рис. 2 Заполнение данных блока

Подробнее о работе с блоками см. Руководство пользователя Электрические схемы.
Созданный блок будет отображен в дереве проектов в узле «Состав».
С существующим в дереве проектов блоком из контекстного меню доступны следующие действия (Рис. 3):

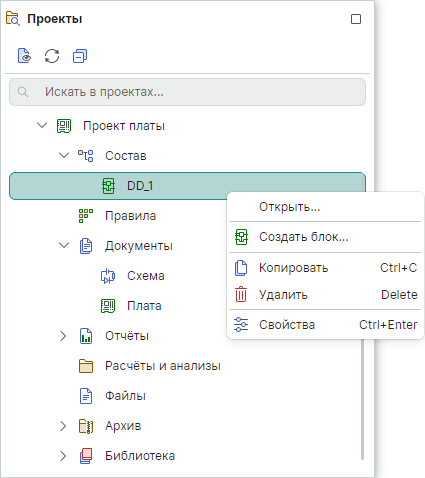

Рис. 3 Действия с блоком, доступные из контекстного меню

• Открыть – переход к редактированию блока;
• Создать блок – создание блока внутри существующего;
• Копировать - копирование блока возможно как в текущий проект, так и в другие проекты;
• Удалить – удаление блока;
• Свойства – переход к свойствам блока.
