Состав слоев платы

Разработка платы начинается с определения состава слоев платы. Переход в редактор слоев осуществляется из контекстного меню узла «Плата» на панели «Проекты», см. Рис. 1.

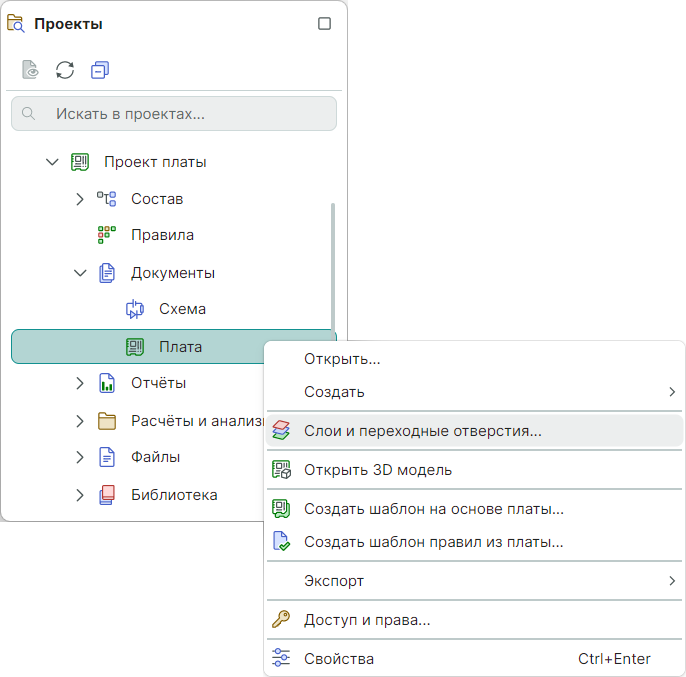

Рис. 1 Переход в редактор слоев платы

После выбора пункта «Слои и переходные отверстия» на экране отобразится окно «Конфигуратор набора слоев и переходных отверстий», см. Рис. 2.

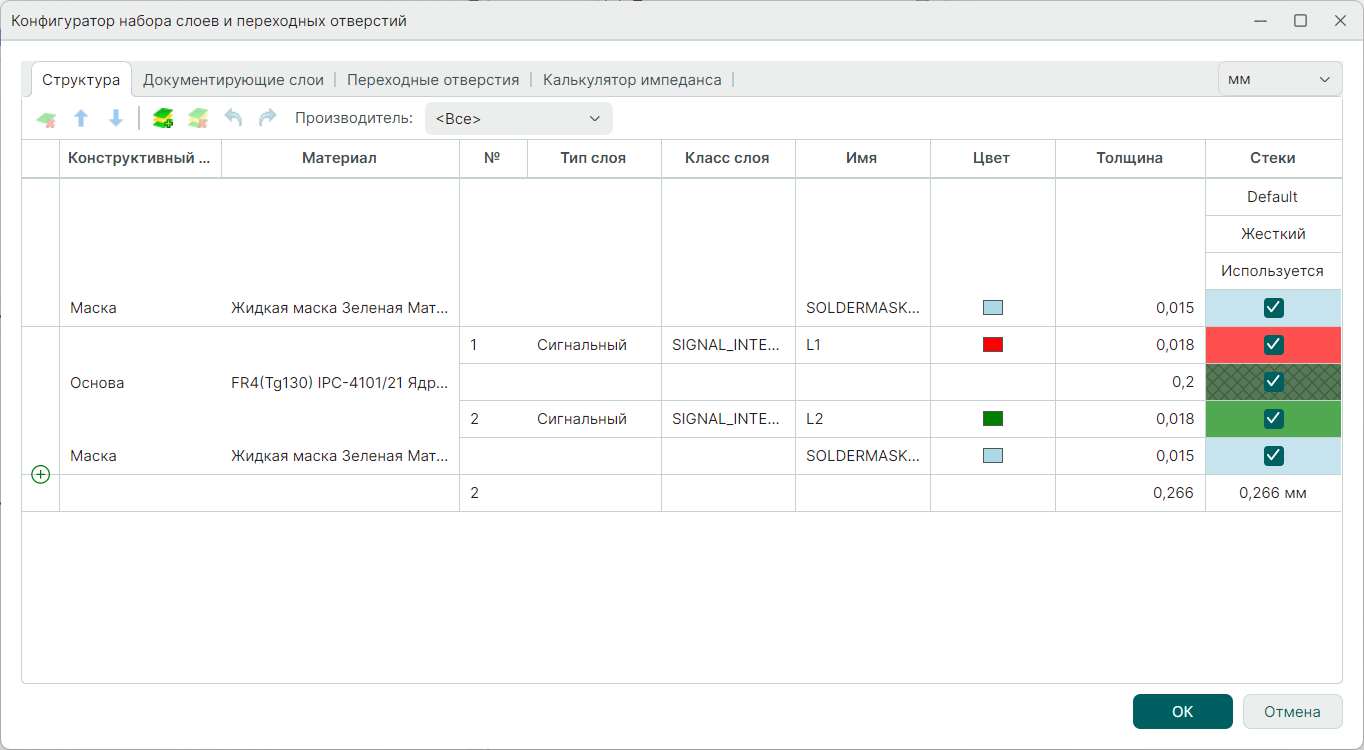

Рис. 2 Редактор слоев платы

При создании проекта для слоев платы был выбран базовый шаблон «Default». Подробное описание работы со слоями платы представлено в руководстве пользователя Редактор печатных плат.
