Создание 3D модели корпуса

Чтобы создать 3D модель корпуса:
1. В дереве узла «Корпуса» выберите требуемый корпус.

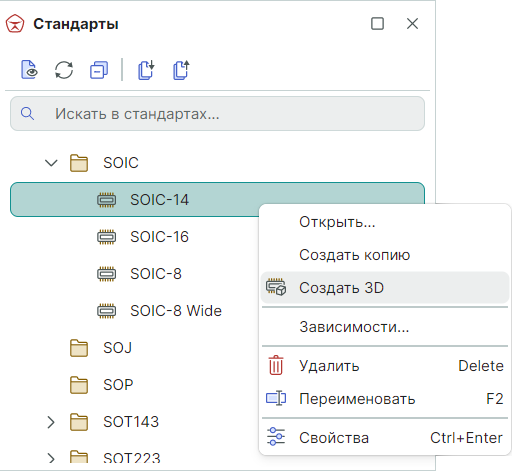

2. Вызовите контекстное меню и выберите пункт «Создать 3D», см. Рис. 1.

Рис. 1 Создание 3D модели корпуса

3. Сгенерированное 3D представление корпуса будет отображено в рабочей области после завершения его создания.

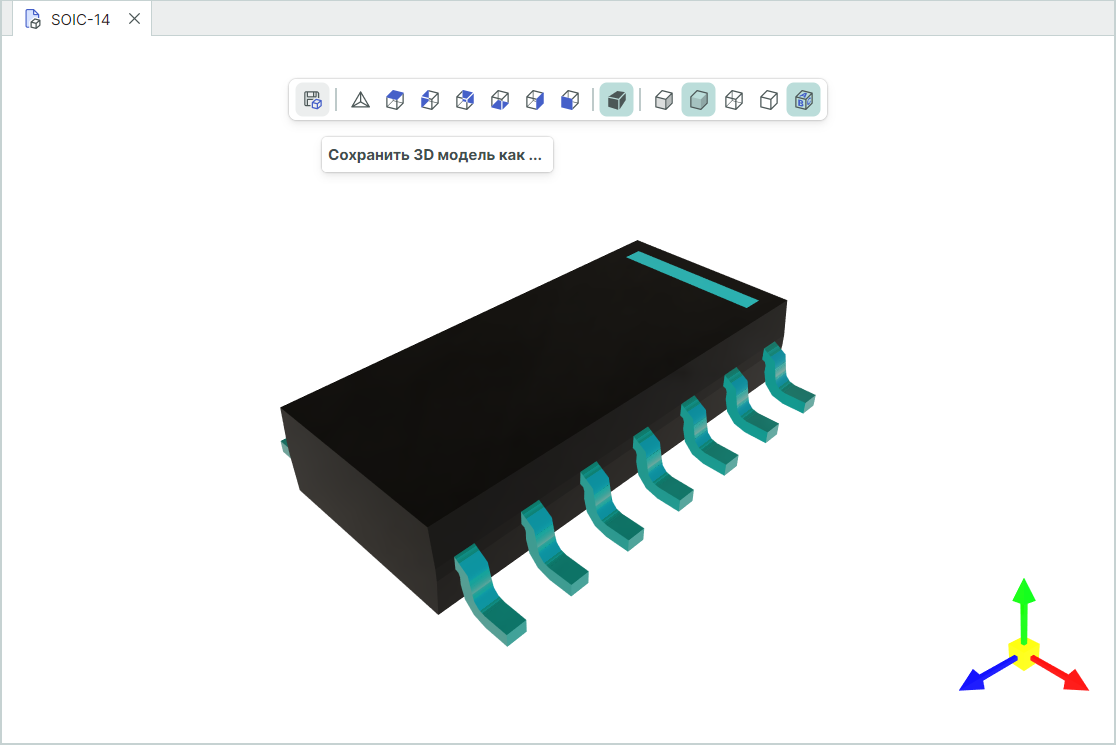

4. Сохраните созданную модель, нажав «Сохранить как» или «Сохранить все» на панели инструментов окна редактора, см. Рис. 2. Возможные форматы сохранения модели: STEP, STL, Parasolid.


Рис. 2 Сохранение созданной 3D модели корпуса

Примечание! Количество окон с отображаемыми 3D моделями ограничено, фактическое количество 3D моделей корпусов зависит от характеристик рабочей станции. В случае появления ошибки в окне с 3D моделью закройте все окна с 3D моделями и перезапустите Delta Design.
