Создание блока

Блок создается из дерева проектов на панели «Проекты». Чтобы создать схемотехнический блок выполните следующие действия:
1. Выберите проект на панели «Проекты» и перейдите к узлу «Состав» см. Рис. 1.

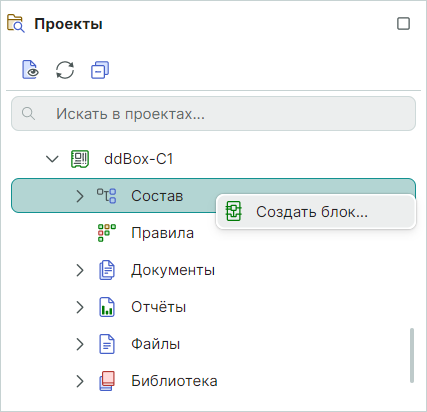

Рис. 1 Выбор активного проекта и создание блока

2. Вызовите контекстное меню для узла «Состав» и выберите пункт «Создать блок…», см. Рис. 1.
3. На экране отобразится окно «Создание блока», см. Рис. 2. В поле «Название блока» необходимо задать имя блока.

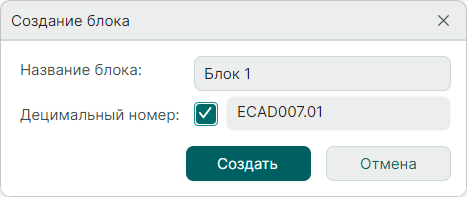

Рис. 2 Окно «Создание блока»

4. Блоку можно присвоить децимальный номер. Для этого необходимо поставить флаг в поле «Децимальный номер» и задать номер в поле для ввода.
5. Завершите создание блока, нажав кнопку «Создать», расположенную в нижней части окна.
   Созданный блок представлен на Рис. 3.

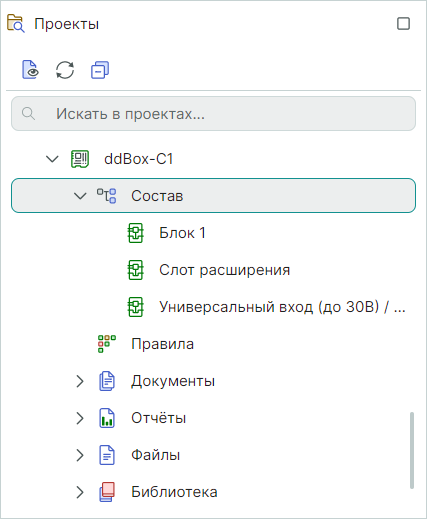

Рис. 3 Отображение блока в дереве проекта

После того как блок был создан, в рабочей области откроется схемотехнический редактор для разработки электрической схемы блока.
