Создание диагональной размерной линии

Для размещения размерной линии:
1. Убедитесь, что слой, на котором доступно размещение размерных линий, активен.
2. На панели «Файлы производства» или в разделе «Размерные линии» контекстного меню выберите тип линии – диагональную размерную линию.

Примечание! Для более точного позиционирования линии рекомендуется включать привязку к сетке и объектную привязку.

3. Выберите и зафиксируйте точку положения первой выносной линии.
4. Переместите курсор, определяя положение второй выносной линии, см. Рис. 1. Установите длину и направление выносных линий, перемещая курсор. Возможный вид размерной линии будет отображаться на экране.


Рис. 1 Размещение диагональной размерной линии

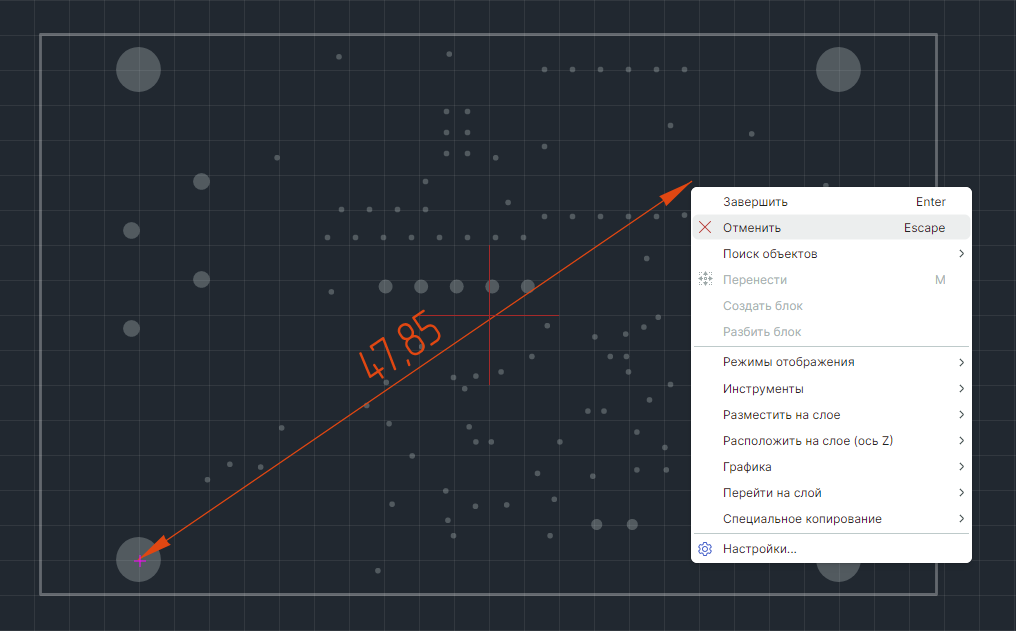

5. Размещение линии можно отменить, для этого нажмите клавишу «Escape» или вызовите контекстное меню и выберите «Отменить», см. Рис. 2.


Рис. 2 Отмена размещения размерной линии

6. Чтобы зафиксировать требуемое отображение размерной линии, нажмите левую кнопку мыши.
   Точки редактирования расположены на выносных линиях и по центру размерного текста, см. Рис. 3.


Рис. 3 Точки редактирования диагональной размерной линии

После размещения диагональной размерной линии инструмент остается активным.

Примечание! С помощью инструмента «Диагональная размерная линия» можно разместить горизонтальную и вертикальную размерные линии.
