Создание радиальной размерной линии

Для размещения размерной линии:
1. Убедитесь, что слой, на котором доступно размещение размерных линий, активен.
2. На панели «Размерные линии» или в разделе «Размерные линии» контекстного меню выберите тип линии – радиальную размерную линию.

Примечание! Для более точного позиционирования линии рекомендуется включать привязку к сетке и объектную привязку.

3. Выберите и зафиксируйте центр дуги или окружности.
4. Укажите границу измерения, переместите курсор, установите длину и направление выносной линии, см. Рис. 1. Возможный вид размерной линии будет отображаться на экране.


Рис. 1 Размещение радиальной размерной линии

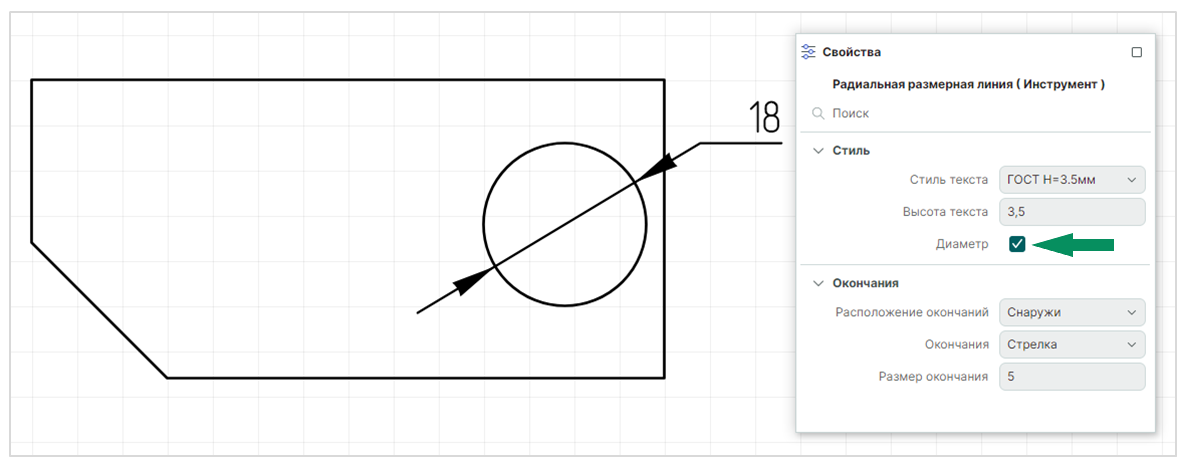

5. В момент размещения и после измерение радиуса может быть изменено на измерение диаметра в панели «Свойства» с помощью установки флага в чек-бокс «Диаметр», см. Рис. 2.


Рис. 2 Изменение измерения

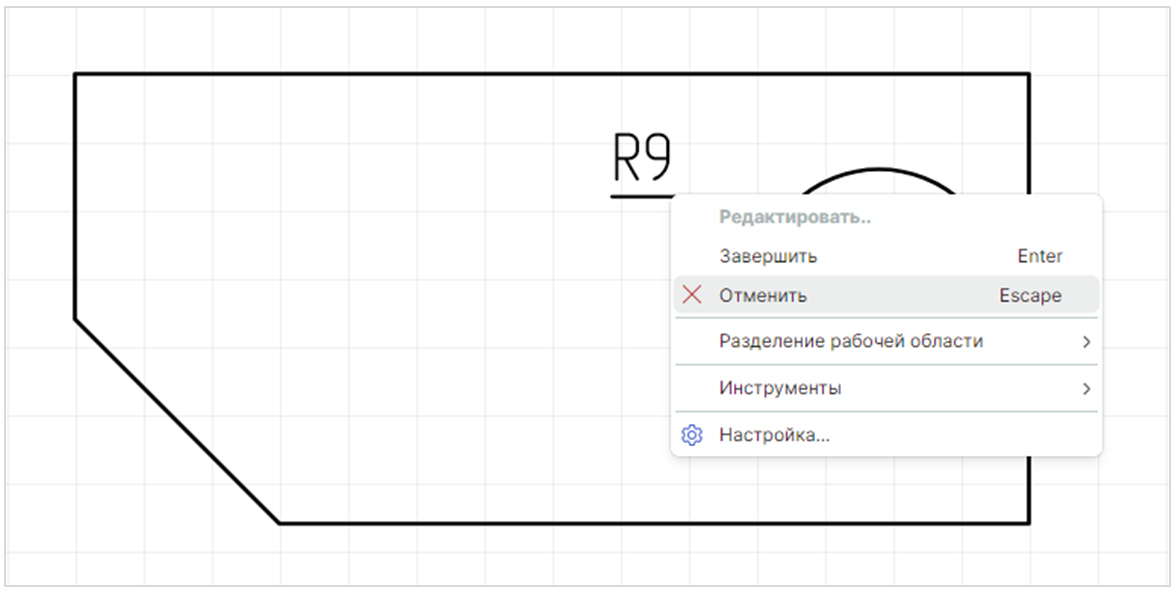

6. Размещение линии можно отменить, для этого нажмите клавишу «Escape» или вызовите контекстное меню и выберите «Отменить», см. Рис. 3.


Рис. 3 Отмена размещения размерной линии

7. Чтобы зафиксировать требуемое отображение размерной линии, нажмите левую кнопку мыши.

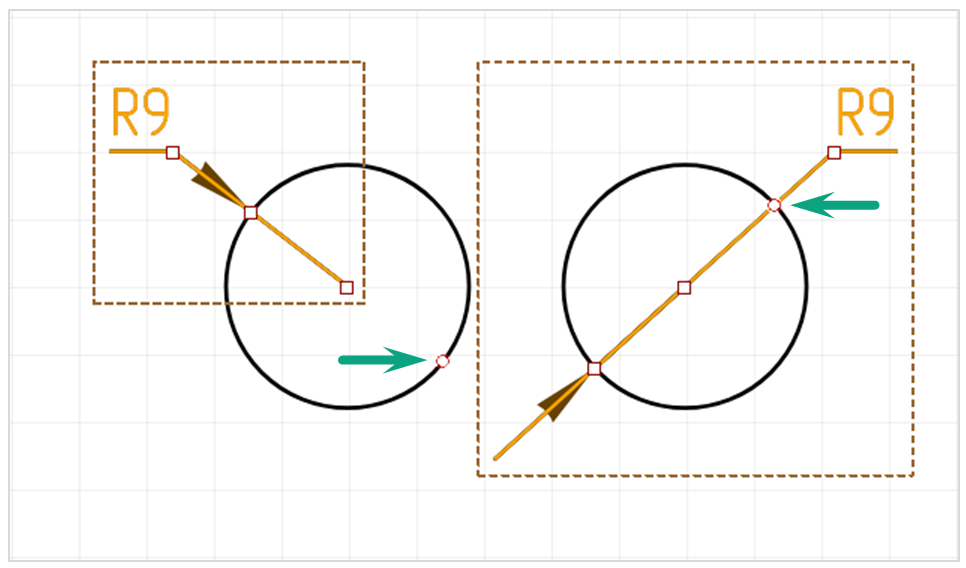

   Точки редактирования расположены в центре измеряемой окружности или дуги, на границе измерения и на выносной линии. С помощью круглой точки редактирования осуществляется изменение направления окончания, см. Рис. 4.


Рис. 4 Точки редактирования радиальной размерной линии

После размещения радиальной размерной линии инструмент остается активным.
