Создание линейки

Для размещения линейки:
1. Убедитесь, что слой, на котором доступно размещение размерных линий, активен.
2. На панели «Файлы производства» или в разделе «Размерные линии» контекстного меню выберите тип линии – линейку.

Примечание! Для более точного позиционирования линии рекомендуется включать привязку к сетке и объектную привязку.

3. Выберите положение и зафиксируйте начало линейки.

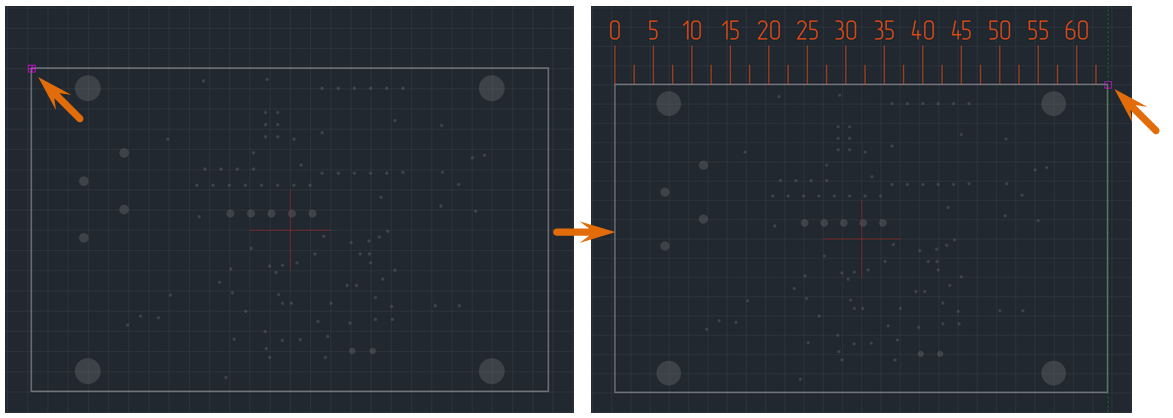

4. Переместите курсор, возможный вид размерной линии будет отображаться на экране, см. Рис. 1.


Рис. 1 Размещение линейки

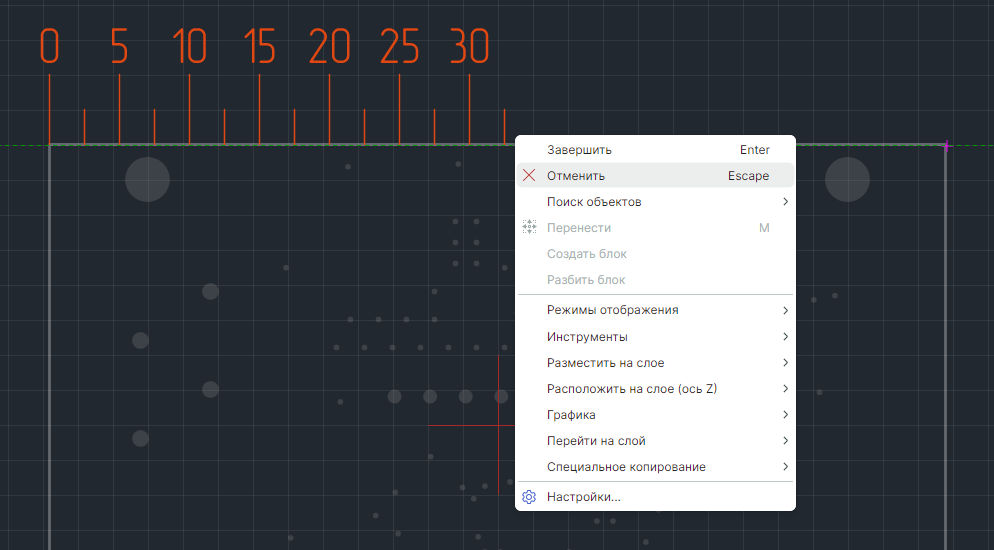

5. Размещение линии можно отменить, для этого нажмите клавишу «Escape» или вызовите контекстное меню и выберите «Отменить», см. Рис. 2.


Рис. 2 Отмена размещения размерной линии

6. Чтобы зафиксировать требуемое отображение размерной линии, нажмите левую кнопку мыши.
   Точки редактирования расположены в начальной, средней и конечной точках линейки. С помощью круглых точек редактирования осуществляется изменение длины отображаемой шкалы, точка в виде квадрата с диагональю изменяет направление шкалы на противоположную сторону, см. Рис. 3.


Рис. 3 Точки редактирования линейки

После размещения линейки инструмент остается активным.
