Создание выносной размерной линии

Для размещения выносной линии:
1. Убедитесь, что слой, на котором доступно размещение размерных линий, активен.
2. На панели «Файлы производства» или в разделе «Размерные линии» контекстного меню выберите тип линии – выносная размерная линия.
3. Выберите положение и зафиксируйте основание выносной линии.
4. Переместите курсор, возможный вид выносной линии будет отображаться на экране, см. Рис. 1.

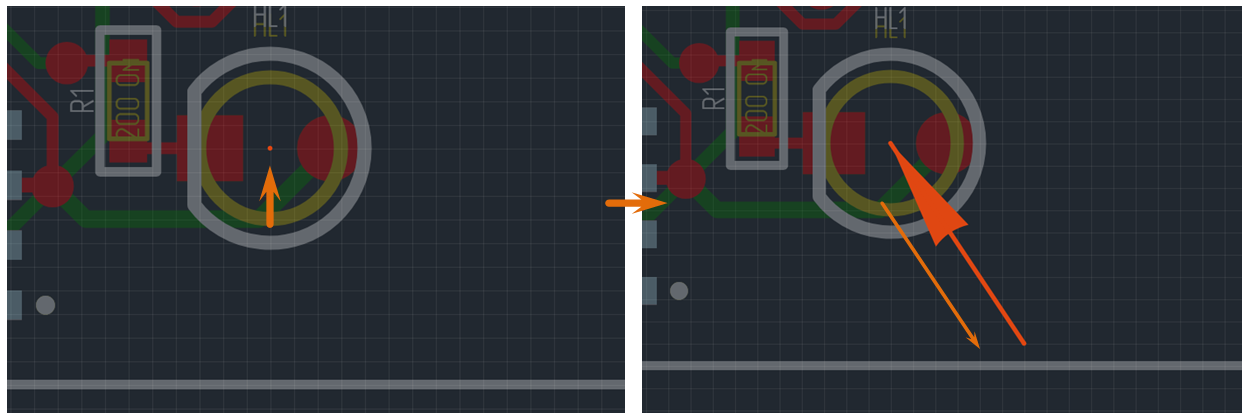

Рис. 1 Размещение выносной линии

5. Размещение линии можно отменить, для этого нажмите клавишу «Escape» или вызовите контекстное меню и выберите «Отменить», см. Рис. 2.

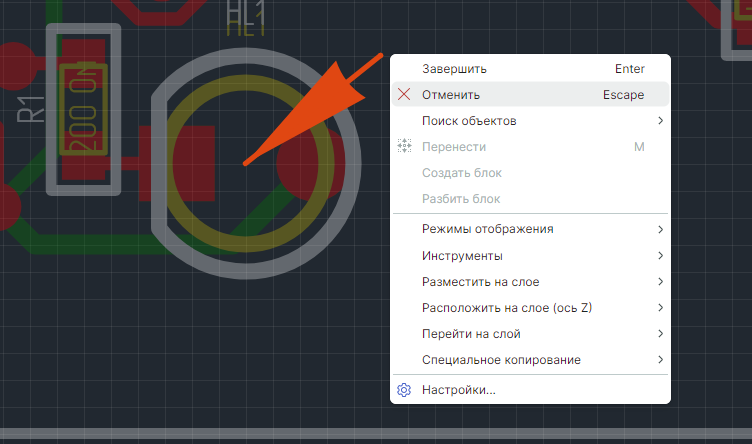

Рис. 2 Отмена размещения размерной линии

6. Чтобы зафиксировать требуемое отображение выносной линии, нажмите левую кнопку мыши.
   При первом размещении выносной линии отсутствуют полка и текст, после ввода текста в режиме размещения, он запоминается и в дальнейшем будет размещаться по умолчанию.
   Точки редактирования расположены на основании и окончании, а также на полке выносной линии. С помощью точки редактирования в виде квадрата с диагональю полка выносной линии изменяет направление на противоположную сторону, см. Рис. 3.

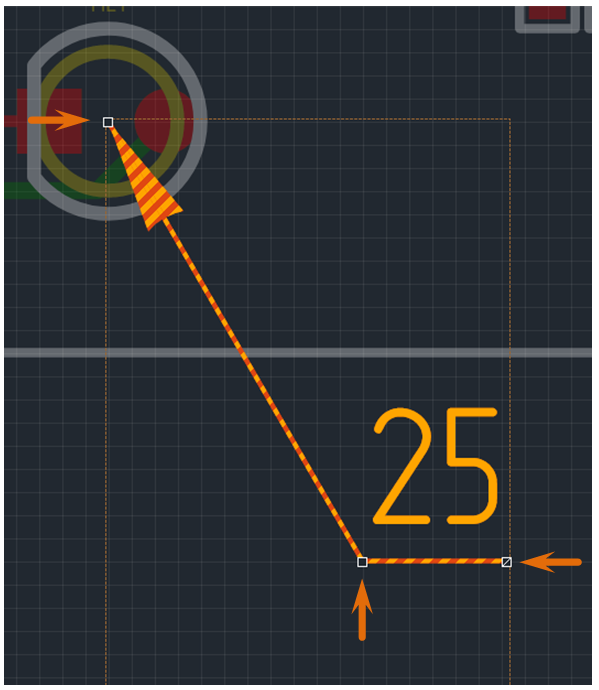

Рис. 3 Точки редактирования выносной линии

После размещения выносной линии инструмент остается активным.
