Создание обозначения шероховатости

Для размещения обозначения шероховатости:
1. Убедитесь, что слой, на котором доступно размещение размерных линий, активен.
2. На панели «Размерные линии» или в разделе «Размерные линии» контекстного меню выберите тип – обозначение шероховатости.
3. Выберите местоположение и зафиксируйте основание обозначения шероховатости левой кнопкой мыши, см. Рис. 1.

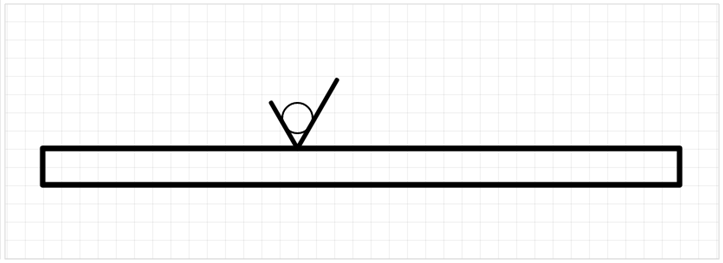

Рис. 1 Размещение обозначения шероховатости

4. Размещение можно отменить, для этого нажмите клавишу «Escape» или вызовите контекстное меню и выберите «Отменить», см. Рис. 2.

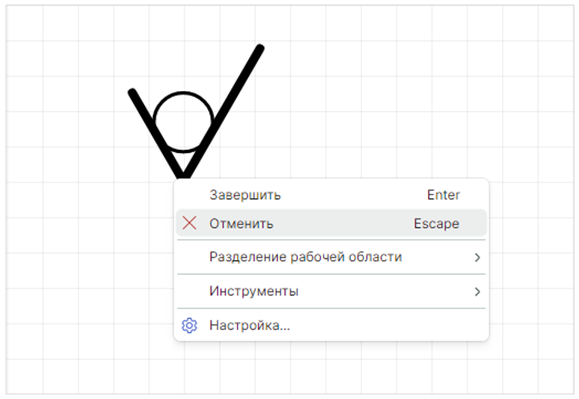

Рис. 2 Отмена размещения

При первом размещении обозначения шероховатости отсутствует полка и текст, после ввода текста (пункт «Инструкции по обработке») в режиме размещения, он запоминается и в дальнейшем будет размещаться по умолчанию.
Точки редактирования расположены на основании обозначения, на конце и по центру знака. С помощью точки редактирования в виде круга осуществляется поворот обозначения шероховатости, точка в виде ромба изменяет способ обработки поверхности, см. Рис. 3.

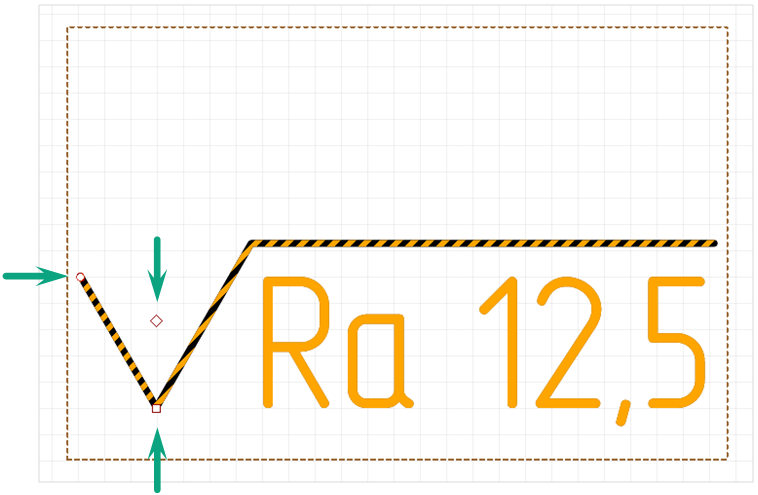

Рис. 3 Точки редактирования обозначения шероховатости

После размещения обозначения шероховатости инструмент остается активным.
