Создание эллипса

Эллипс создается с помощью инструмента «Разместить эллипс», который обозначен символом на панели инструментов «Рисование».
Для размещения эллипса выполните следующие действия:
1. Вызовите инструмент «Разместить эллипс», нажав кнопку , которая доступна на панели инструментов «Рисование» или в контекстном меню.
На Рис. 1 показан вид курсора при выборе инструмента «Разместить эллипс».

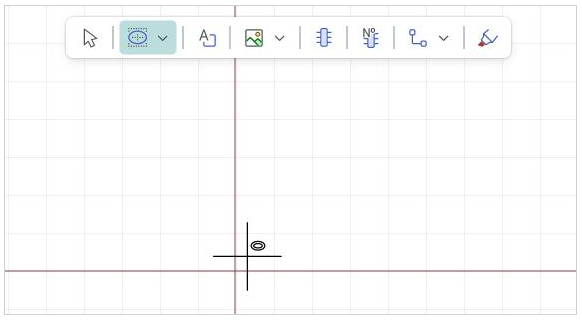

Рис. 1 Вид курсора при использовании инструмента «Разместить эллипс»

2. Зафиксируйте положение центра эллипса нажатием левой кнопки мыши в выбранной точке.
3. Переместите курсор мыши от центра эллипса. Система отобразит предполагаемый вид фигуры, см. Рис. 2.

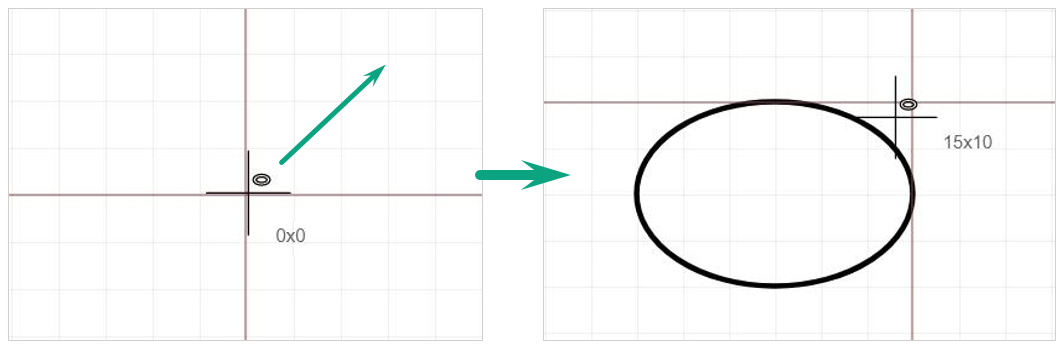

Рис. 2 Фиксация эллипса

При смещении курсора дальше от зафиксированного центра система динамично отображает размеры текущих радиусов.
4. Зафиксируйте нужную форму эллипса нажатием левой кнопки мыши.
5. Для отмены размещения эллипса нажмите клавишу «Escape» или выберите «Отменить» в контекстном меню, см. Рис. 3.

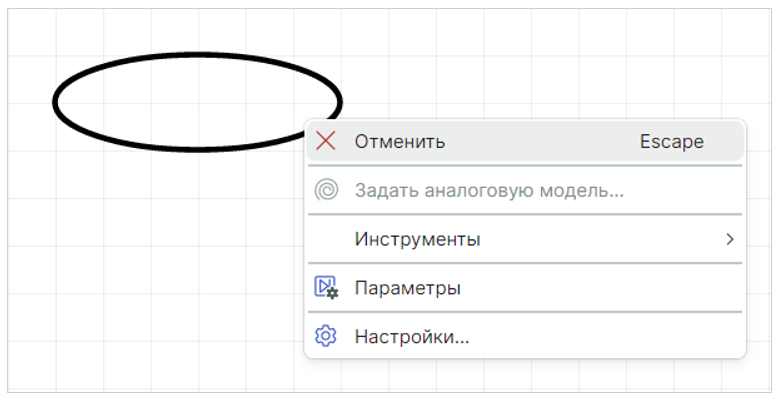

Рис. 3 Отмена размещения фигуры

После размещения эллипса инструмент остается активным.
