Создание фаски/сопряжения

При вызове инструмента «Фаска/Сопряжение» по умолчанию установлен режим размещения сопряжения.
Для переключения между режимами после вызова инструмента необходимо в панели «Свойства» выбрать требуемый режим, см. Рис. 1.

Рис. 1 Переключение между режимами

Для размещения фаски/сопряжения выполните следующие действия:
1. Вызовите инструмент «Фаска/Сопряжение» с помощью кнопки на панели инструментов «Рисование» или в контекстном меню.
2. В панели «Свойства» выберите необходимый режим инструмента и введите для него требуемые параметры.
3. Наведите курсор на точку соединения сегментов полилинии, в которой необходимо добавить фаску или сопряжение, и нажмите левую кнопку мыши, фиксируя расположение фаски или сопряжения.
4. Для отмены размещения фаски или сопряжения нажмите клавишу «Escape» или «Отменить» в контекстном меню, см. Рис. 2.

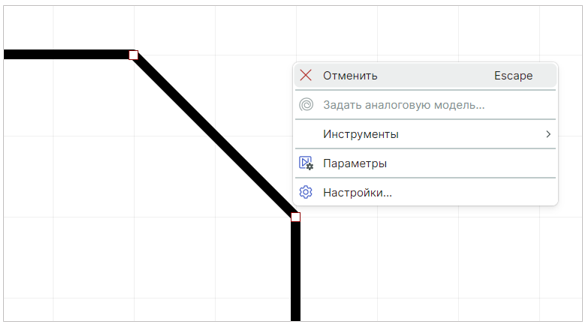

Рис. 2 Отмена размещения
