Создание графического символа¶
Для создания нового графического символа:
1. В дереве Стандартов выберите узел «Графические символы».

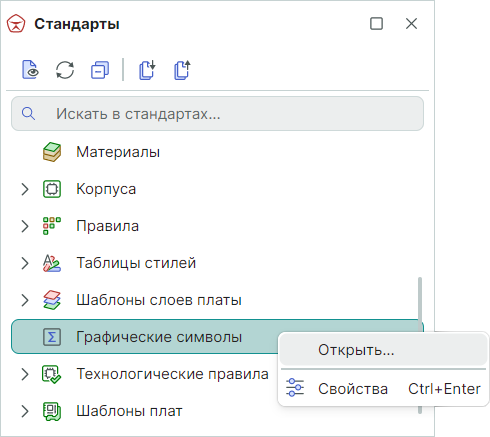

2. Вызовите для узла контекстное меню и выберите команду «Открыть…» или откройте с помощью двойного клика мыши, см. Рис. 1.
В рабочей области будет открыт редактор символов.
3. Используя инструменты панели «Рисование», или путем копирования уже имеющегося символа и его редактирования создайте необходимую графику символа.

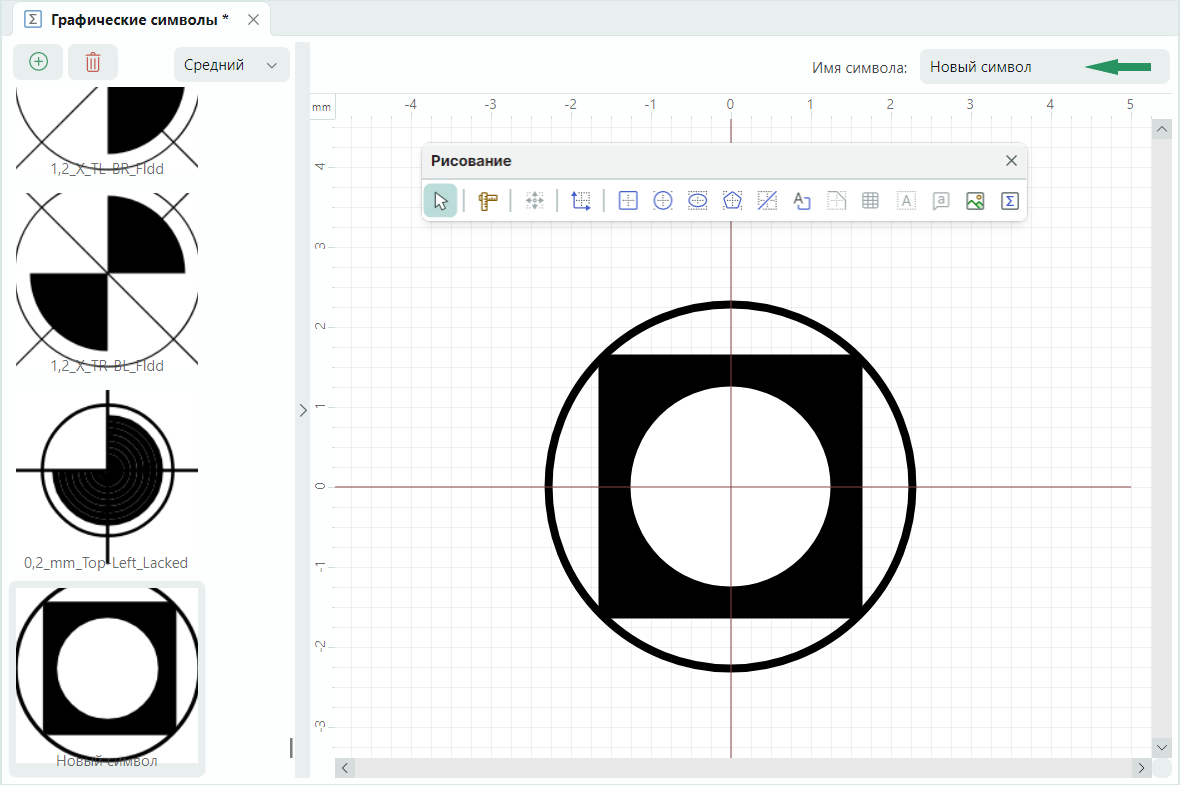

4. Введите имя созданного символа в поле «Имя символа», расположенное в верхней части окна редактора, см. Рис. 2.
В левой области окна редактора доступен весь список имеющихся в системе символов. Поиск и выбор символа осуществляется путем прокрутки колеса мыши.
Подробнее о процессе создания графических символов и работе с ними см. Руководство пользователя Графический редактор.
