Создание и удаление контакта

Контакты могут создаваться при использовании в компоненте готовых посадочных мест (раздел Посадочные места) и типовых УГО (раздел Работа с УГО из Стандартов), а также инструментами, предназначенными для создания выводов УГО (раздел Выводы УГО и контакты компонента).
Кроме этого, контакты могут быть созданы и удалены вне зависимости от остальных составляющих компонента. Для этого используется панель инструментов окна редактора компонента, которая расположена на вкладке «Контакты», см. Рис. 1.

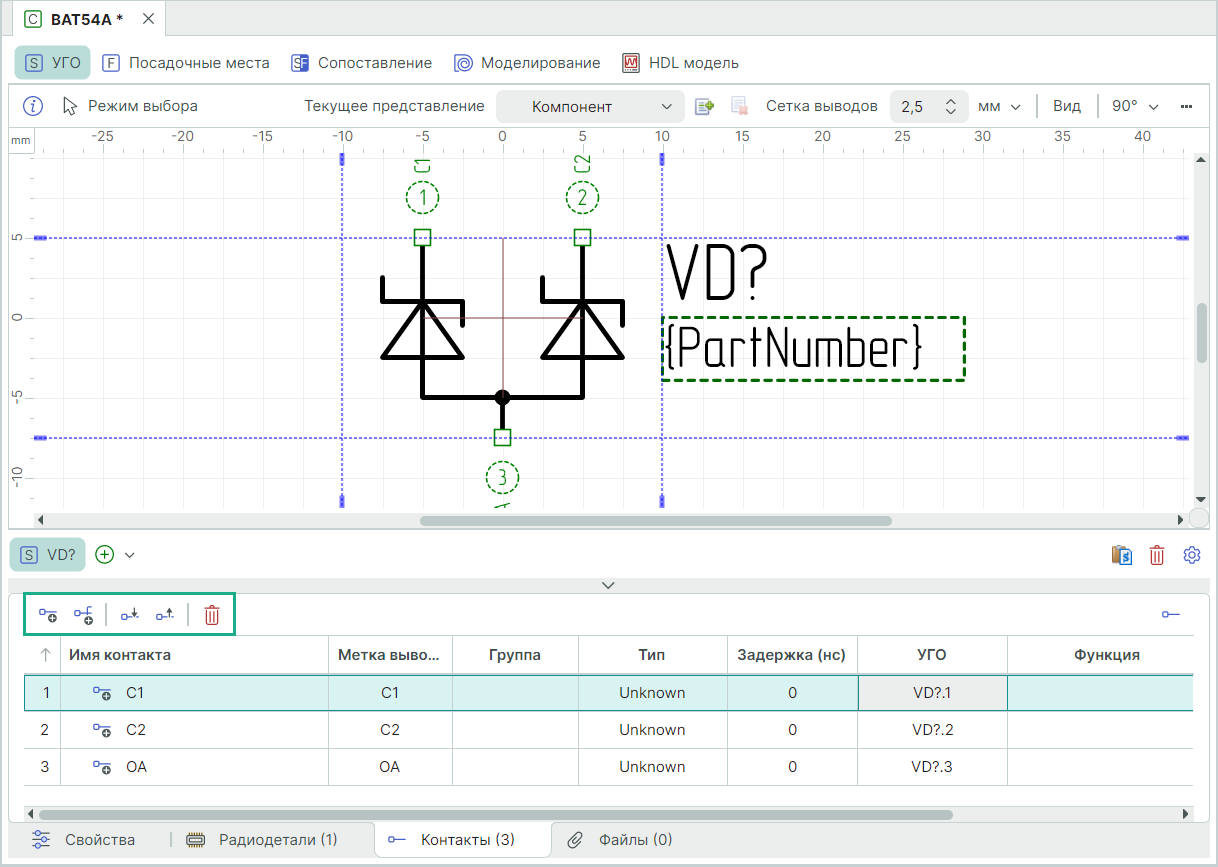

Рис. 1 Панель инструментов на вкладке «Контакты»
Рис. 1 Панель инструментов на вкладке «Контакты»

Для создания контакта нажмите символ «Создать контакт» или воспользуйтесь горячими клавишами «Ctrl+Space», см. Рис. 2.

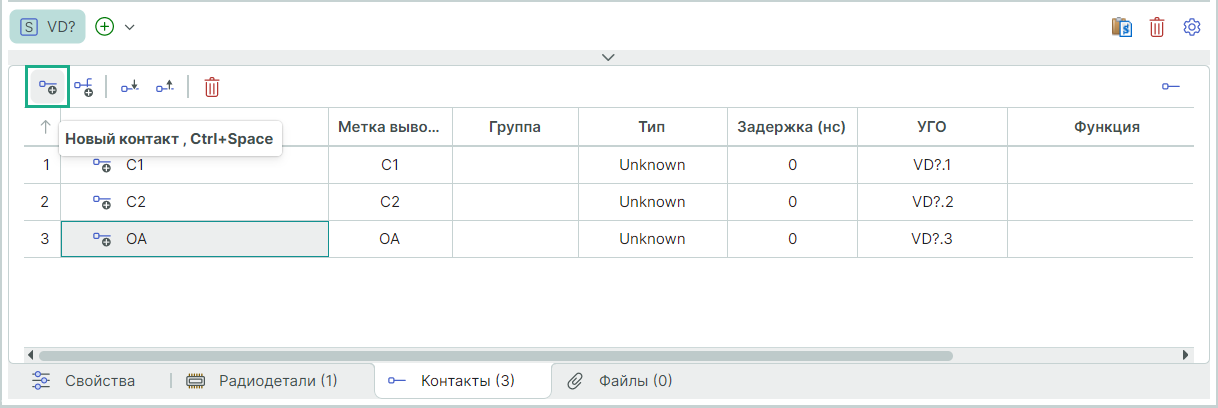

Рис. 2 Добавление нового контакта
Рис. 2 Добавление нового контакта

Новый контакт будет добавлен в конец таблицы. По умолчанию ему будет присвоен очередной порядковый номер, следующий за последним существующим контактом.
Для удаления существующих контактов:
1. Выделите в таблице контакты, которые необходимо удалить. Для выбора группы контактов воспользоваться комбинацией клавиши Ctrl+левая кнопка мыши или клавиши Shift+левая кнопка мыши.
2. Нажмите иконку «Удалить» или воспользуйтесь контекстным меню в таблице контактов, см. Рис. 3.

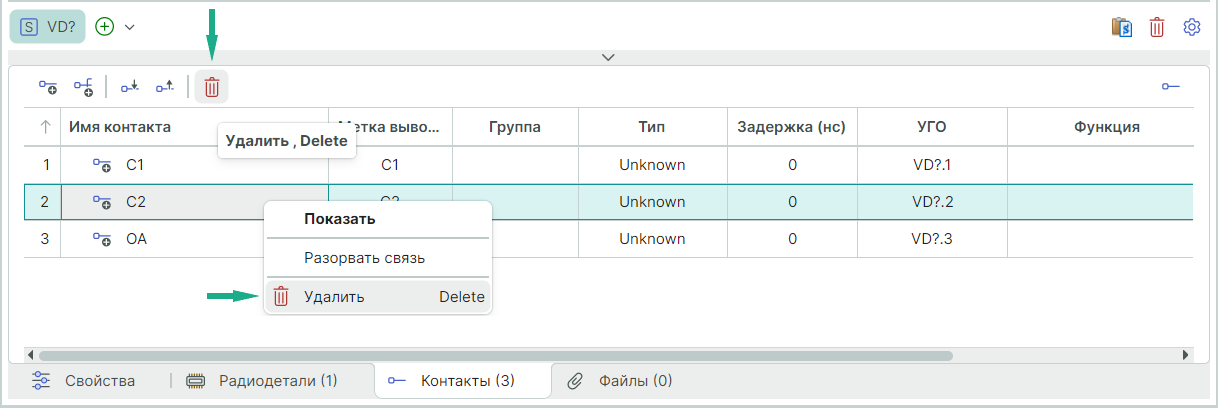

Рис. 3 Удаление контакта
Рис. 3 Удаление контакта
  1. В окне «Подтвердите удаление» нажмите «ОК» для завершения операции удаления или нажмите «Отмена» для отмены операции, см. Рис. 4.

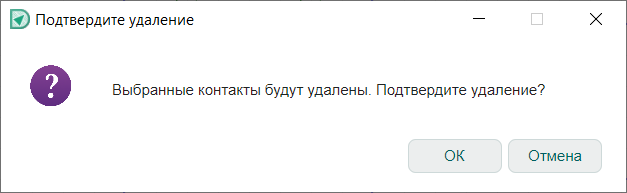

Рис. 4 Окно «Подтвердите удаление»
Рис. 4 Окно «Подтвердите удаление»
