Создание классов слоев¶
Для создания класса слоя необходимо нажать на кнопку, обозначенную значком
, расположенную в верхней части каждого из разделов. В соответствующей таблице появится новая строка.
В столбце «Имя» вводится имя класса слоя. В столбце «Цвет по умолчанию» назначается цвет, которым будут обозначены слои данного класса, а также размещаемые объекты слоя в списке слоев печатной платы.

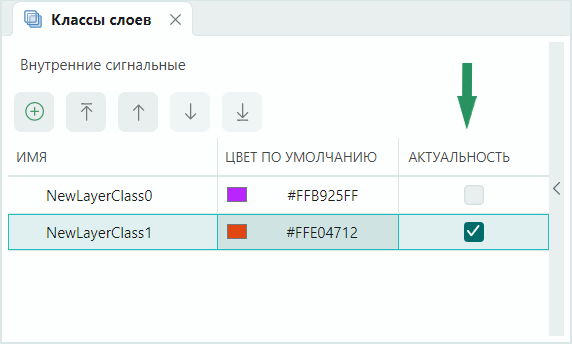

Классы слоев нельзя удалить, чтобы не нарушать целостность проектов, в которых слои данного класса используются. Классы слоев могут быть отмечены как неактуальные. В этом случае все существующие данные будут сохранены и доступны для правок, а неактуальные классы слоев не будут доступны в новых проектах. Актуальность устанавливается в столбце «Актуальность», см. Рис. 1.
