Создание нового УГО в стандартах

Стандартное УГО может быть создано как в рамках какого-либо семейства (подсемейства), так и вне семейств в качестве «самостоятельного» объекта.
Для создания УГО в Стандартах:
1. Вызовите контекстное меню для узла «УГО» (для создания УГО в корне дерева «УГО») или для конкретной папки (для создания УГО в рамках определенного семейства), см. Рис. 1.

Рис. 1 Выбор узла для создания УГО
Рис. 1 Выбор узла для создания УГО
  1. Нажмите «Создать новое УГО».

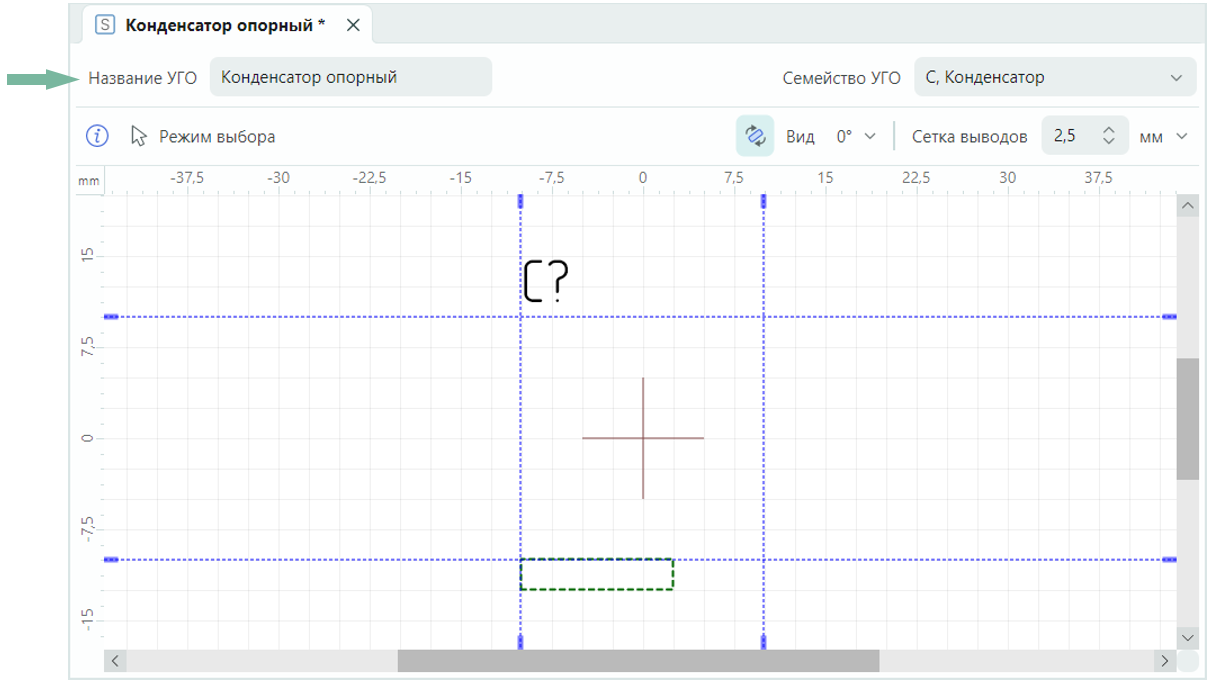

  2. Введите название УГО, см. Рис. 2.
Рис. 2 Ввод названия УГО
Рис. 2 Ввод названия УГО

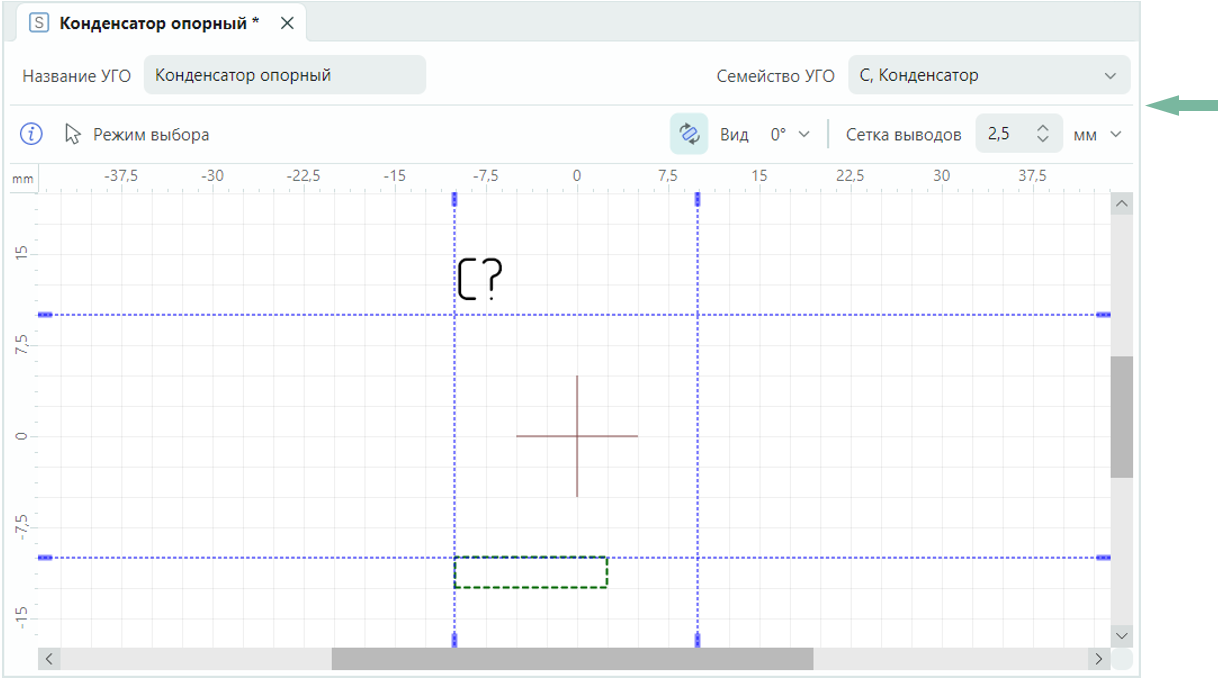

  1. Проконтролировать параметры (модульной) сетки выводов и семейства (УГО) в полях «Сетка выводов» и «Семейство УГО», см. Рис. 3.
Рис. 3 Параметры сетки выводов и семейства УГО
Рис. 3 Параметры сетки выводов и семейства УГО

Примечание! Если создание УГО было вызвано с узла «УГО», то семейство УГО необходимо ввести вручную. Если же создание УГО было вызвано с узла определенного семейства, то семейство для создаваемого УГО будет присвоено автоматически.

  1. Создайте выводы и необходимую графику УГО.

Примечание! Графика создается с помощью инструментов графического редактора. Подробнее см. Графический редактор.

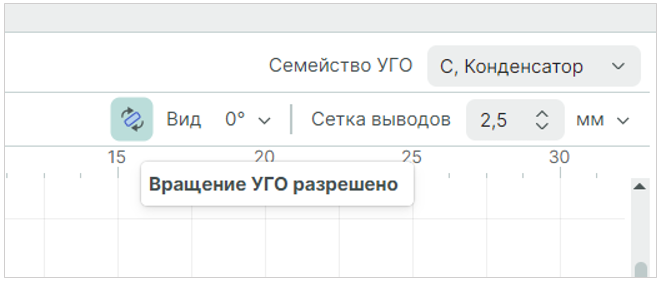

  1. Включите разрешение на поворот УГО при необходимости, см. Рис. 4.
Рис. 4 Поворот УГО разрешен
Рис. 4 Поворот УГО разрешен

Примечание! Подробнее о создании УГО и размещении выводов см. Радиоэлектронные компоненты.

  1. Настройте отображение графики при повороте УГО, см. Рис. 5.
Рис. 5 Настройка отображения графики УГО и атрибутов при его повороте
Рис. 5 Настройка отображения графики УГО и атрибутов при его повороте

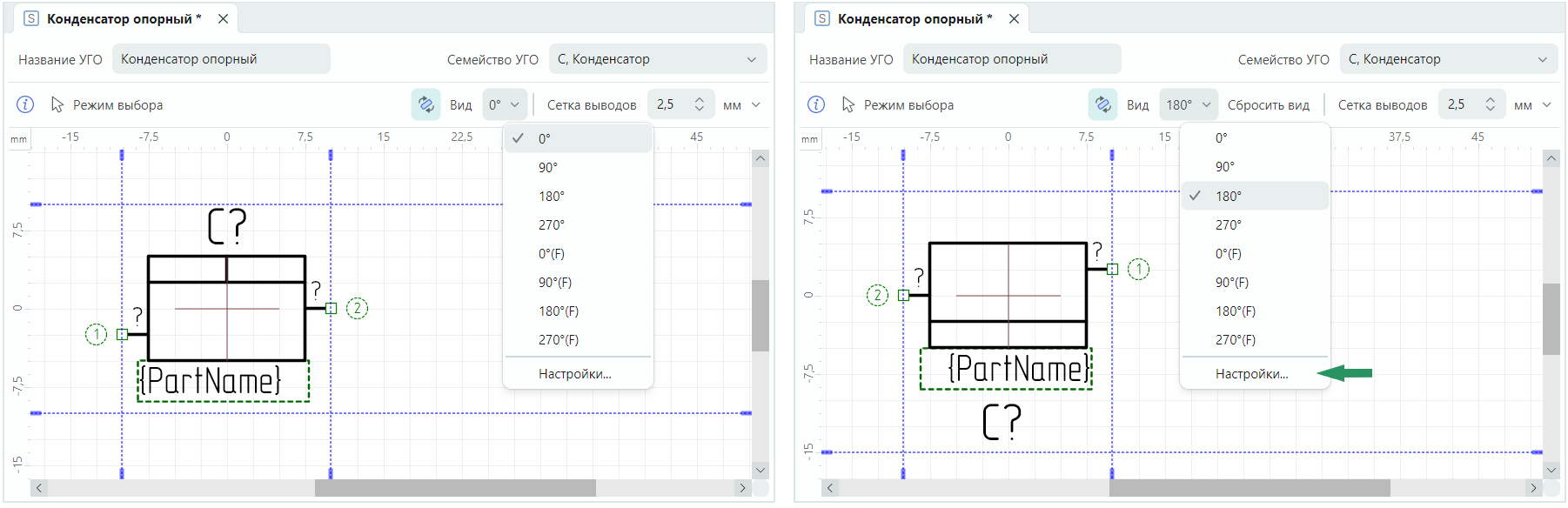

Примечание! Для каждого пункта поворота можно настроить отличное отображение (графики УГО и положения атрибутов), см. Рис. 6. Формирование перечня доступных отображений поворота УГО осуществляется при переходе на пункт «Настройки...». Кнопка «Сбросить вид» приводит все отображения к виду отображения УГО при его повороте на 0°.

Рис. 6 Настройка отображения УГО при повороте
Рис. 6 Настройка отображения УГО при повороте

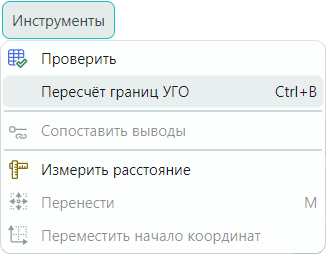

  1. Для корректного отображения границ созданного УГО произведите перерасчет границ. Вызов данной функции доступен в главном меню «Инструменты» → «Перерасчет границ УГО», см. Рис. 7.
Рис. 7 Перерасчет границ УГО
Рис. 7 Перерасчет границ УГО

Важно! Границы УГО, на которых расположены выводы, корректируются только вручную.

  1. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие».
