Создание проекта на основе проекта печатной платы

Для создания проекта на основе проекта печатной платы выберите «Создать проект на основе проекта печатной платы» и нажмите на иконку , см. Рис. 1.

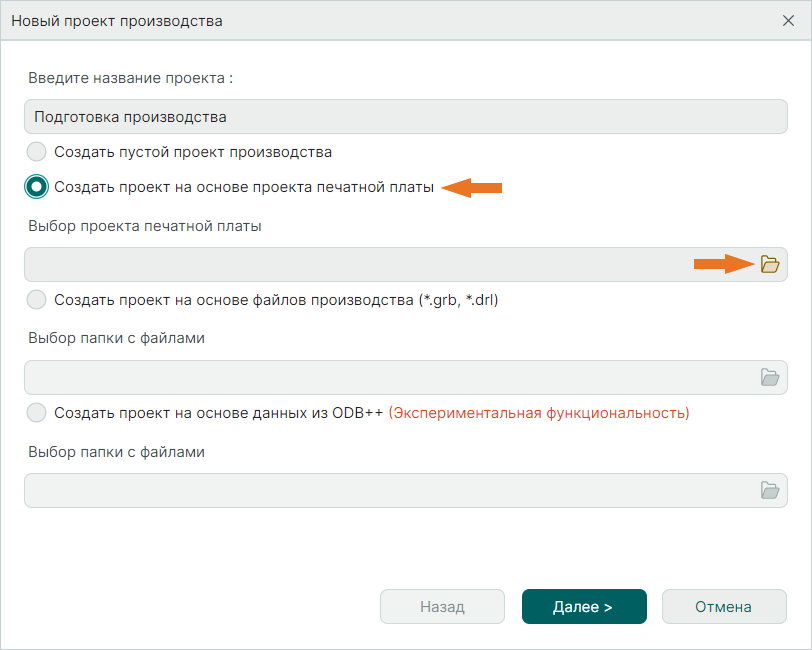

Рис. 1 Создание проекта на основе проекта печатной платы

В окне «Выбор проекта» выберите необходимый проект и нажмите «ОК», см. Рис. 2.

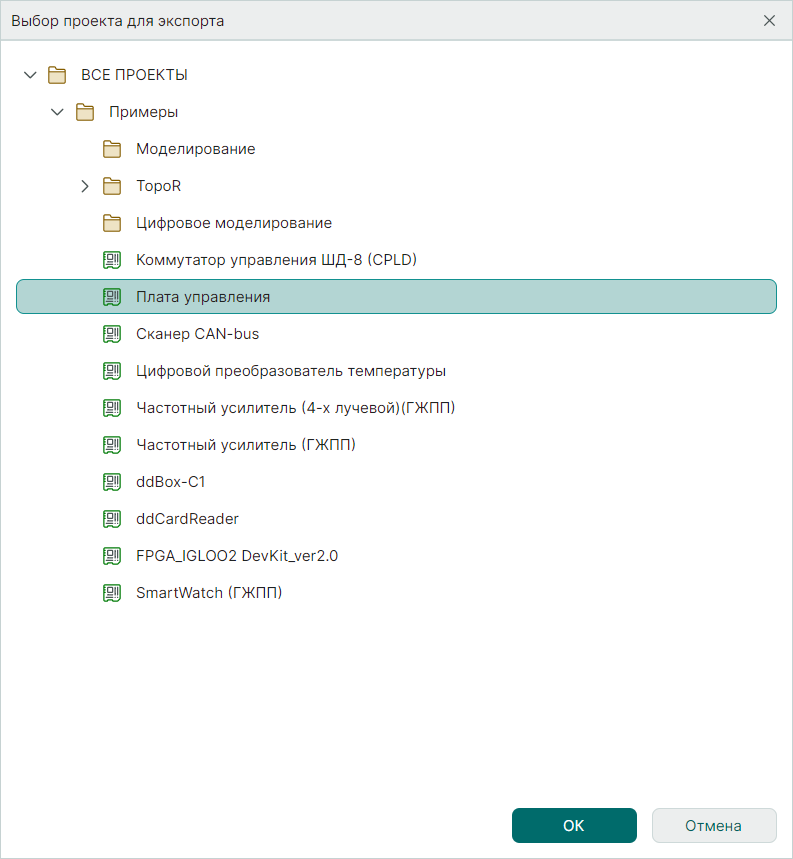

Рис. 2 Выбор проекта

Введите название проекта и нажмите «Далее», см. Рис. 3.

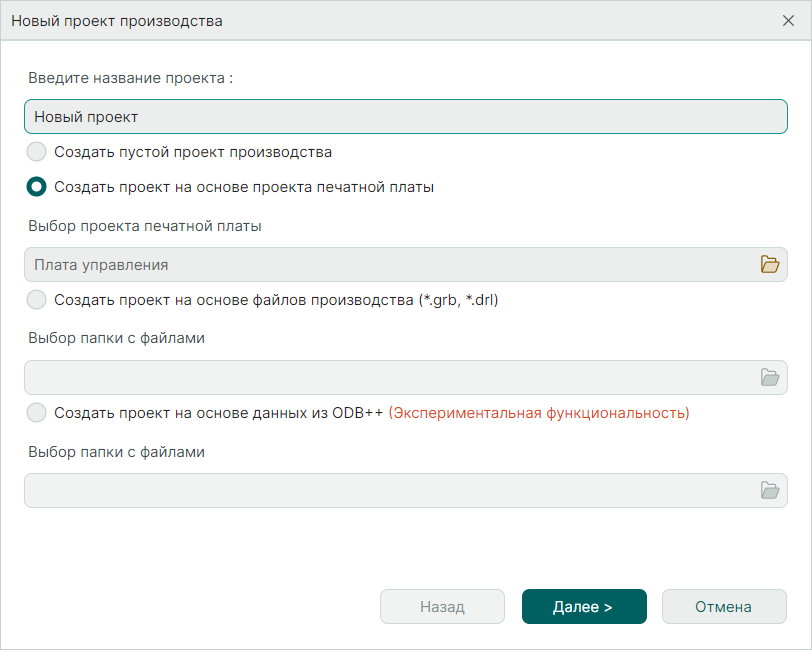

Рис. 3 Ввод названия проекта

Выберите слои для добавления в проект производства и нажмите «Далее», см. Рис. 4.

Рис. 4 Выбор слоев

Примечание! Для изменения цвета слоя нажмите на иконку справа от цветного прямоугольника в столбце «Цвет слоя» и в выпадающем меню выберите цвет.

Нажмите «Финиш», см. Рис. 5.

Рис. 5 Завершающий этап создания проекта на основе проекта печатной платы

На экране отобразится окно графического редактора, содержащее данные о печатной плате см. Рис. 6.

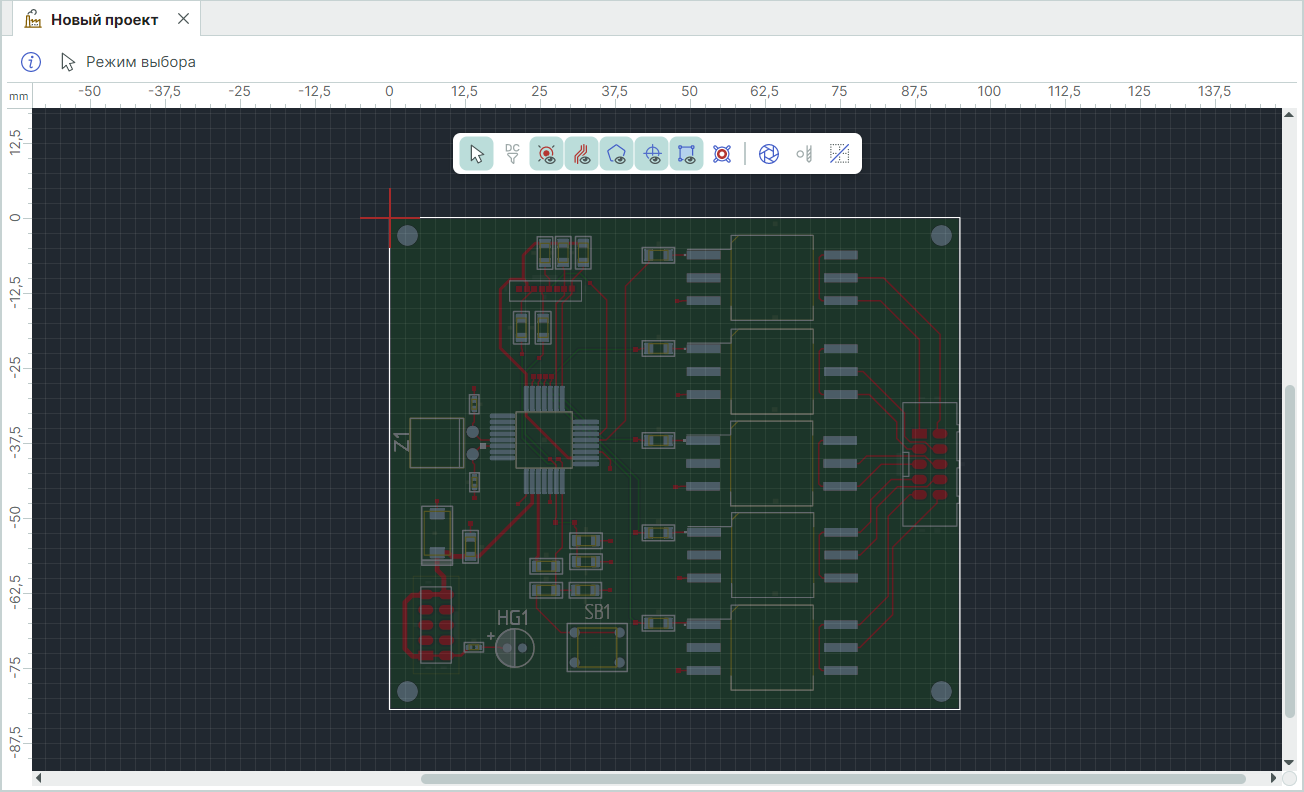

Рис. 6 Окно графического редактора с отображаемыми данными
