Создание проекта печатной платы

Проект платы создается из главного меню программы, пункт «Файл» → «Создать» → «Проект платы», см. Рис. 1.

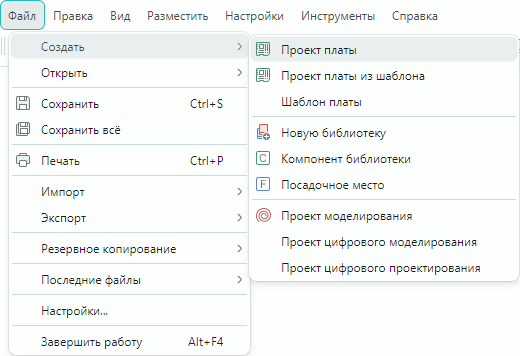

Рис. 1 Создание нового проекта

Далее отобразится окно «Создание элемента», в данном окне выберите директорию для создаваемого проекта и нажмите кнопку «Создать», см. Рис. 2.

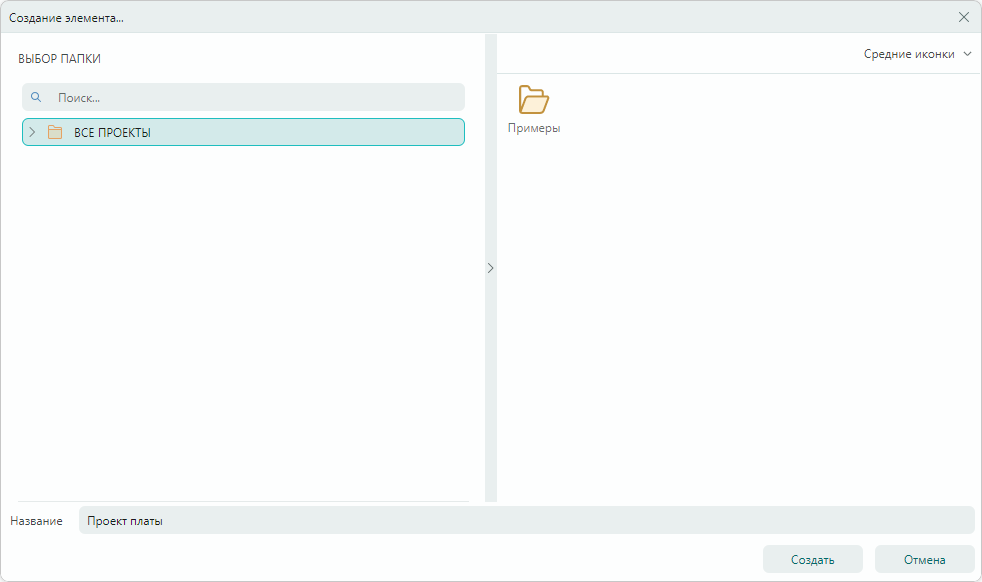

Рис. 2 Окно «Создание элемента»

После нажатия кнопки «Создать» на экране отобразится окно «Создание проекта Печатной Платы», см. Рис. 3. Подробное описание процесса создания проектов представлено в руководстве пользователя Проекты.

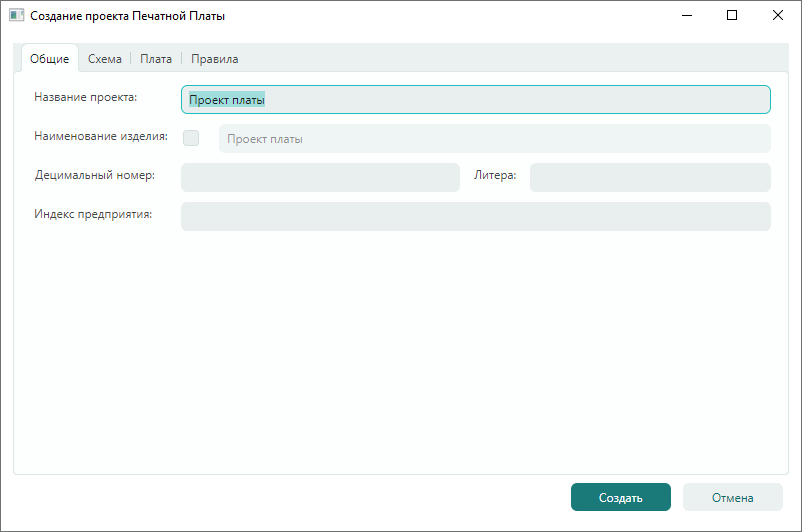

Рис. 3 Окно «Создание проекта Печатной Платы»

После выбора параметров для создаваемого проекта нажмите кнопку «Создать», новый проект отобразится в панели «Проекты», а в рабочей области откроется окно схемотехнического редактора см. Рис. 4.

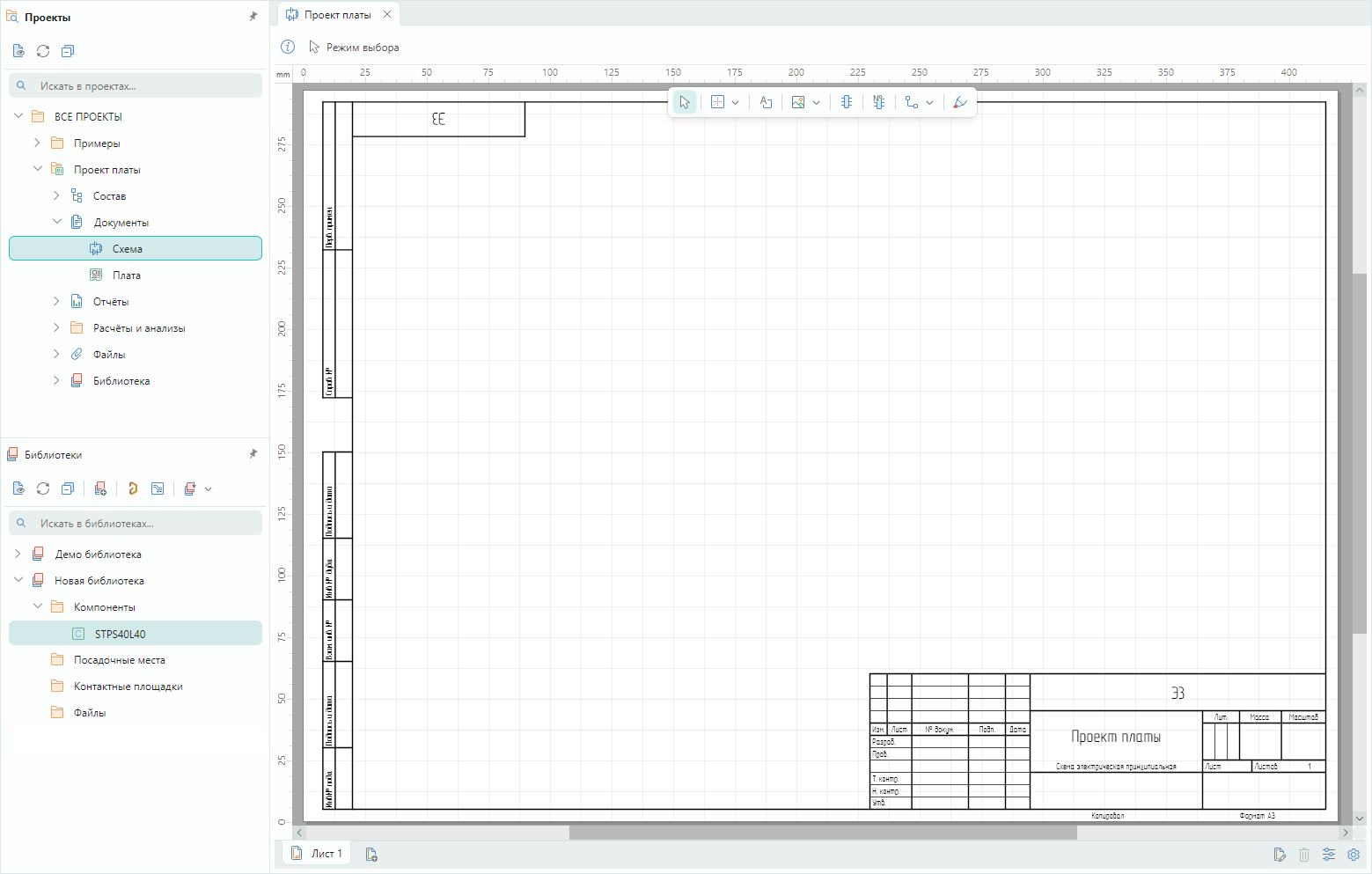

Рис. 4 Отображение созданного проекта печатной платы
