Создание проекта платы из шаблона

Проект печатной платы может быть создан на основе шаблона. В этом случае проект уже будет содержать часть необходимой информации, получаемой из шаблона печатной платы (шаблон правил, шаблон набора слоев и другие данные).

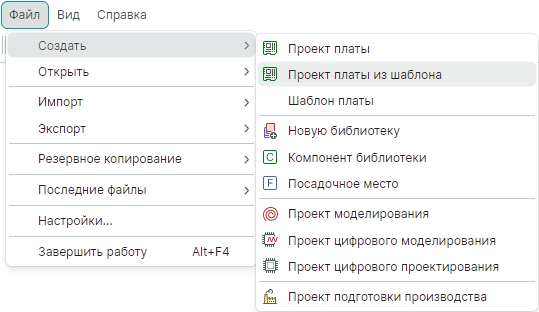

Для создания проекта платы из шаблона (Рис. 1):
1. В главном меню перейдите в раздел «Файл».
2. Выберите пункт «Создать».
3. Выберите «Проект платы из шаблона».

Рис. 1 Вызов создания проекта платы из шаблона
Рис. 1 Вызов создания проекта платы из шаблона
  1. Выберите папку, в которой будет создан проект, и нажмите «Создать», см. Рис. 2.
Рис. 2 Выбор папки
Рис. 2 Выбор папки

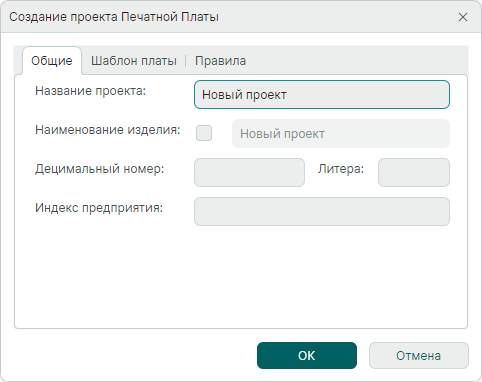

  1. В окне «Создание проекта Печатной Платы» во вкладке «Общие» введите наименование проекта и заполните основные данные, см. Рис. 3.
Рис. 3 Создание проекта платы из шаблона
Рис. 3 Создание проекта платы из шаблона

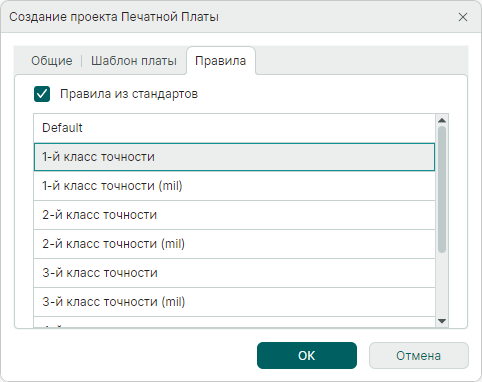

  1. При необходимости технологические правила могут быть взяты не из шаблона платы, а из стандартов системы. Для этого на вкладке «Правила» необходимо поставить флаг «Правила из стандартов», см. Рис. 4.
Рис. 4 Выбор технологических правил из стандартов
Рис. 4 Выбор технологических правил из стандартов
  1. Перейдите на вкладку «Шаблон платы» и выберите, на основе какого шаблона из стандартов будет создан проект, см. Рис. 5.
Рис. 5 Выбор шаблона платы из стандартов
Рис. 5 Выбор шаблона платы из стандартов

Примечание! Прежде чем выбрать шаблон печатной платы для создания проекта, данный шаблон должен быть добавлен в стандарты системы. Подробнее см. Руководство пользователя Стандарты системы.

  1. Нажмите «ОК», проект будет создан в дереве проектов в выбранной папке.
