Создание радиодеталей по шаблону

Радиодетали семейства «Резисторы» могут быть созданы по шаблону с использованием автоматического генератора.
Для создания радиодеталей по шаблону:

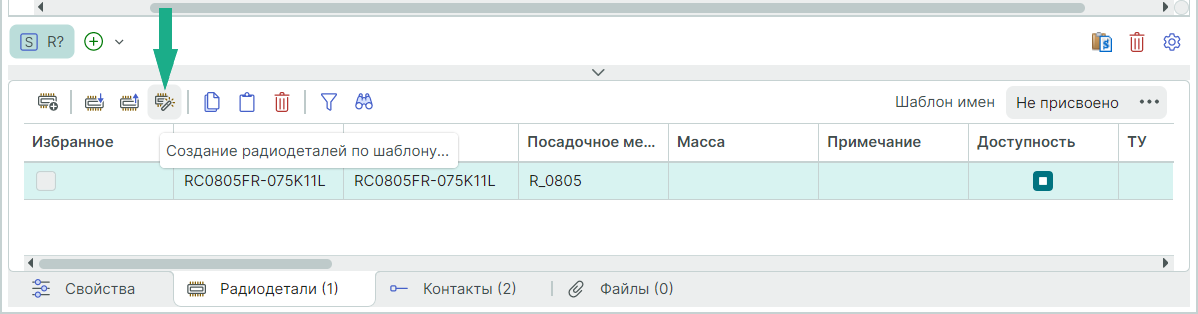

1. Нажмите на иконку «Создание радиодеталей по шаблону», расположенную на панели инструментов вкладки «Радиодетали» в редакторе компонентов, см. Рис. 1.

Рис. 1 Вызов генератора компонентов
Рис. 1 Вызов генератора компонентов

Примечание! Кнопка «Создание радиодеталей по шаблону» доступна, если во вкладке «Свойства» редактора компонентов выбрано семейство «Резисторы».

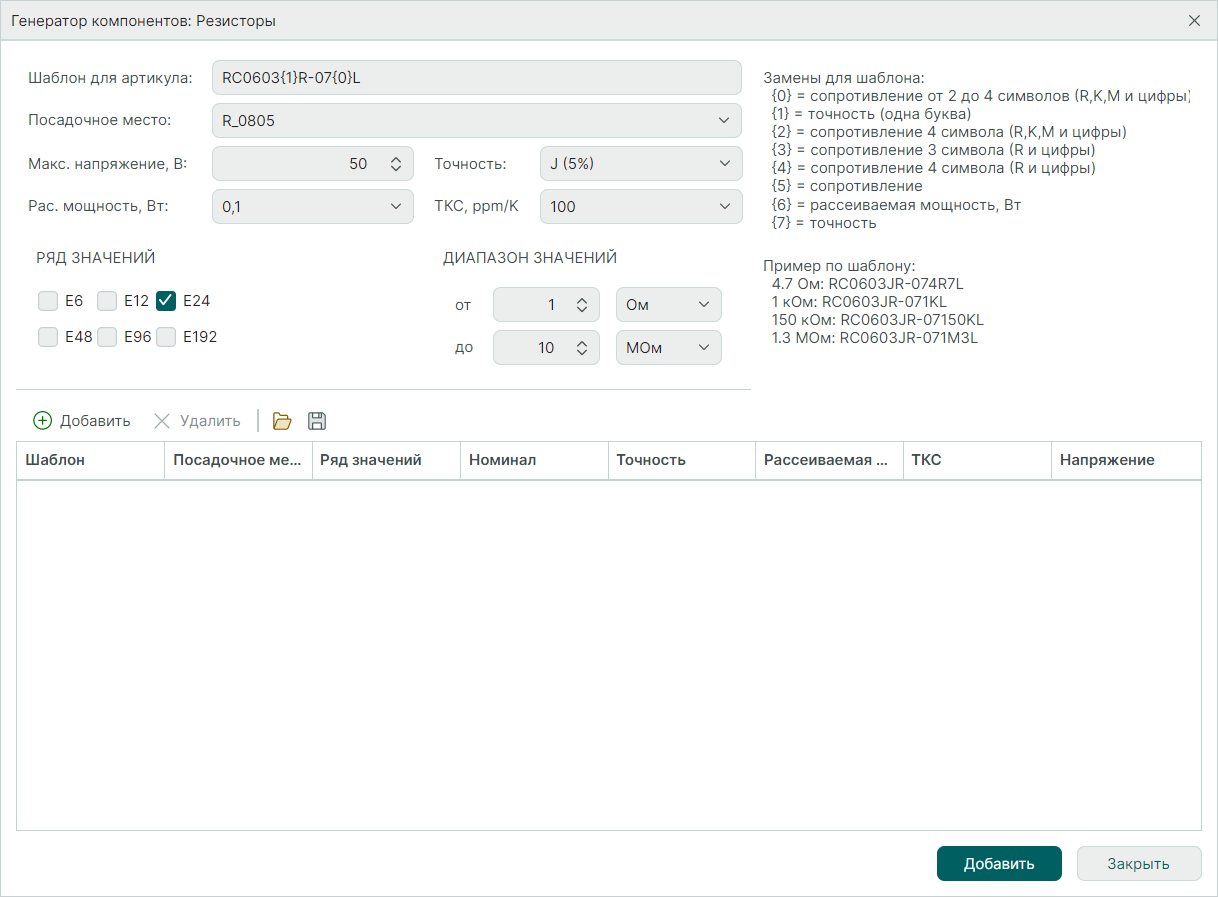

  1. В открывшемся окне «Генератор компонентов: Резисторы» установите параметры для создания списка радиодеталей, см. Рис. 2.
Рис. 2 Генератор компонентов
Рис. 2 Генератор компонентов

Параметры для создания радиодеталей по шаблону:

  • «Шаблон для артикула» – ввод шаблона для создания артикулов радиодеталей, цифры в фигурных скобках при создании списка будут автоматически заменены в соответствии со значениями, приведенными в правой области окна.
  • «Посадочное место» – выбор посадочного места. В выпадающем меню будут отображены те посадочные места, которые уже определены в редакторе компонента.
  • «Макс.напряжение, В» – ввод значения предельного рабочего напряжения резисторов.
  • «Рас. мощность, Вт» – выбор значения номинальной мощности рассеивания из выпадающего списка.
  • «Точность» – выбор значения допускаемого отклонения фактического сопротивления от номинального из выпадающего списка. Значения представлены в виде буквенных кодов и величины допуска в %.
  • «ТКС, ppm/K» – выбор значения температурного коэффициента сопротивления резистора из выпадающего списка.
  • «Ряд значений» – выбор рядов номинальных значений резисторов (Е6, Е12, Е24, Е48, Е96, Е192) с помощью установки флагов в чек-боксы.
  • «Диапазон значений» – ввод диапазона значений и выбор единиц измерения электрического сопротивления.

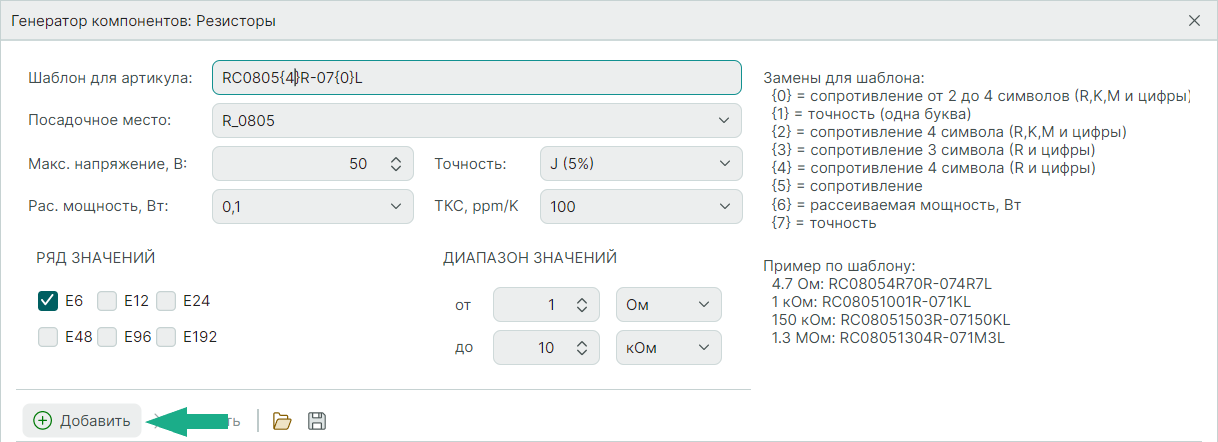

  1. После определения параметров нажмите кнопку «Добавить» на панели инструментов, см. Рис. 3.
Рис. 3 Добавление шаблона создания радиодеталей
Рис. 3 Добавление шаблона создания радиодеталей
  1. Шаблон создания радиодеталей будет отображен в таблице. Созданный шаблон может быть удален или сохранен в CSV-файл с помощью команд панели инструментов.
  2. Для добавления радиодеталей в редактор компонента нажмите кнопку «Добавить» в нижней области окна «Генератор компонентов: Резисторы».

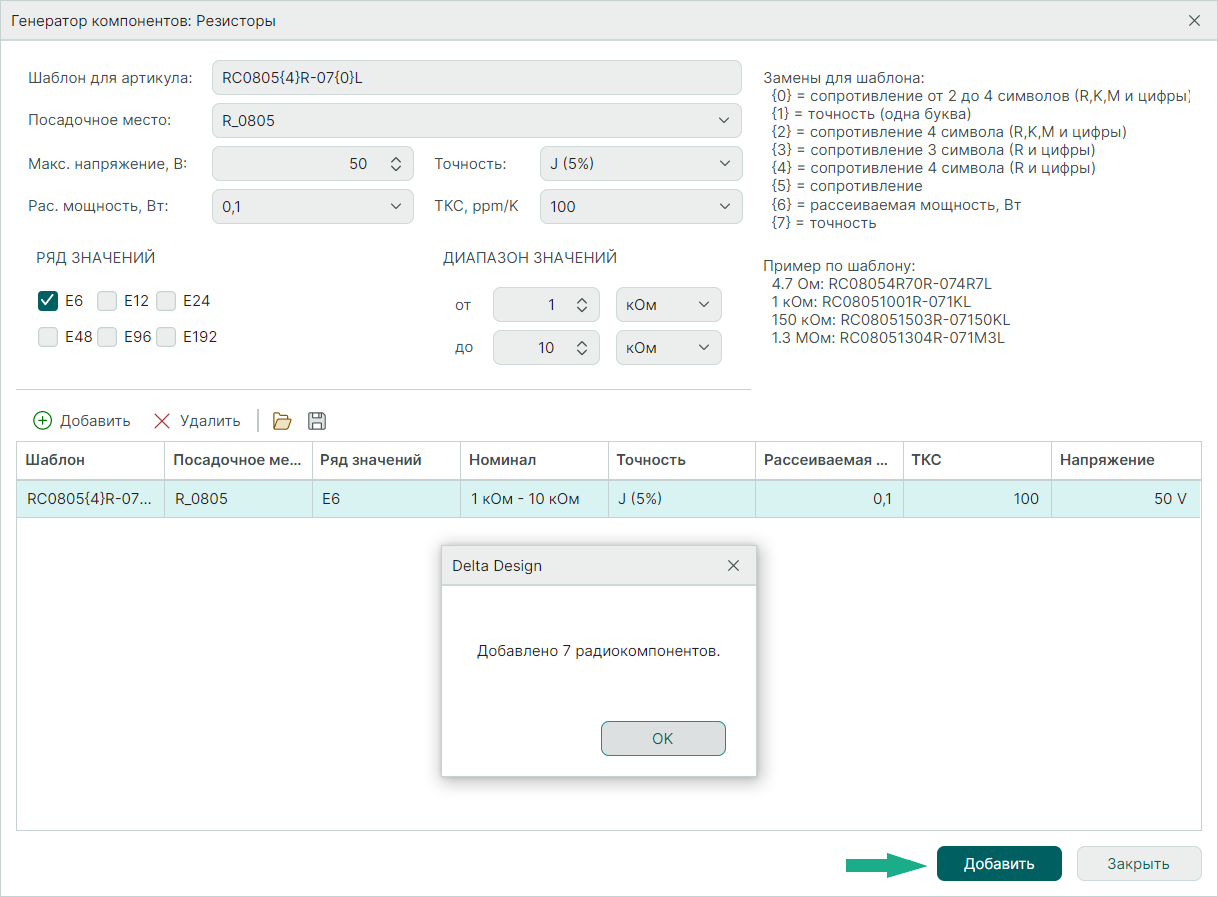

  3. Системное сообщение оповестит о количестве добавленных радиокомпонентов. Нажмите «ОК» и закройте окно «Генератор компонентов: Резисторы», см. Рис. 4.
Рис. 4 Добавление радиодеталей
Рис. 4 Добавление радиодеталей

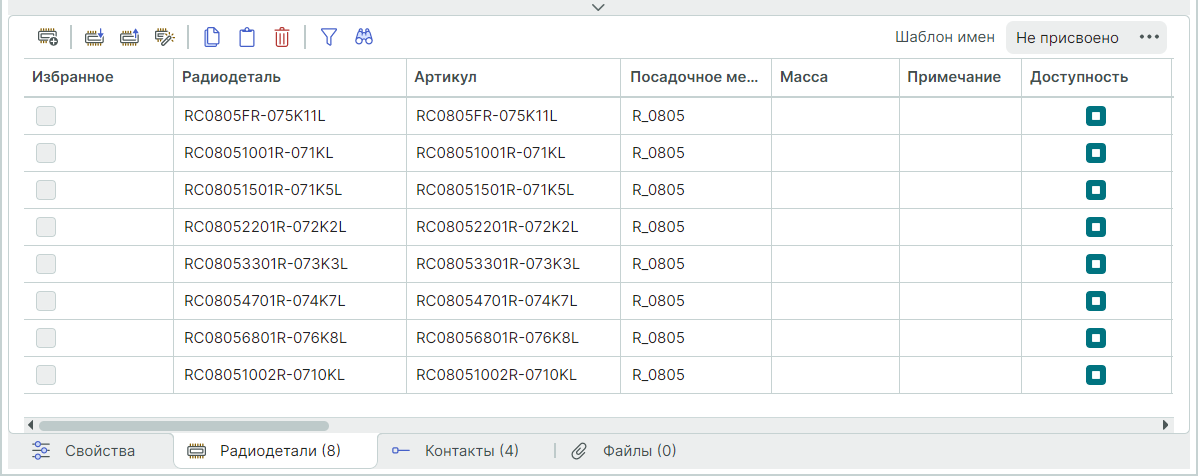

  1. Список созданных радиодеталей будет отображен во вкладке «Радиодетали» редактора компонентов, см. Рис. 5.
Рис. 5 Радиодетали, созданные по шаблону
Рис. 5 Радиодетали, созданные по шаблону
