Создание шаблона формата и штампа

Для создания шаблона формата и штампа листа схемы:
1. Откройте узел «Форматы и штампы» и выберите раздел («ГОСТ», «ГОСТ Р 2023», «ANSI» или «Прочее»), в котором необходимо создать новый шаблон.
2. Вызовите контекстное меню для одного из разделов и выберите пункт «Создать новый формат листа», см. Рис. 1.

Рис. 1 Создание нового шаблона формата и штампа листа схемы
Рис. 1 Создание нового шаблона формата и штампа листа схемы
  1. В окне «Новый форматный лист» в поле «Имя форматного листа» введите наименование для нового шаблона листа схемы, Рис. 2.

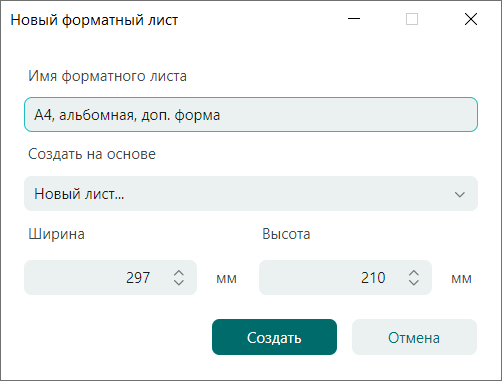

Рис. 2 Ввод имени нового шаблона
Рис. 2 Ввод имени нового шаблона
  1. Выберите исходные данные для создания нового шаблона листа с помощью выпадающего списка в пункте «Создать на основе», см. Рис. 3.

Примечание! При выборе пункта «Новый лист…» можно создать новый произвольный лист. При выборе любого другого пункта новый шаблон листа будет иметь строго определенный формат, и в шаблон будут скопированы все данные из выбранного шаблона.

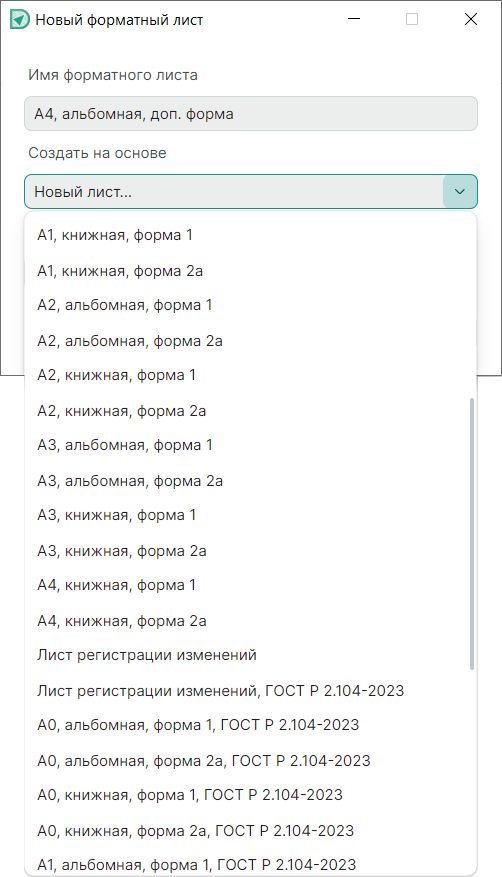

Рис. 3 Выбор исходного формата
Рис. 3 Выбор исходного формата
  1. Укажите размеры листа в полях «Ширина» и «Высота», если шаблон создается на основе варианта «Новый лист».
  2. Нажмите «Создать».
  3. Сохраните изменения, нажав кнопку «Сохранить» или «Сохранить все», расположенные на панели инструментов «Общие».

Для создания шаблона листа отчетной документации:
1. Откройте узел «Форматы и штампы» и раскройте дерево раздела «Отчеты».
2. Вызовите контекстное меню для одного из подразделов («Ведомость покупных изделий», «Перечень элементов (иерархический)», «Перечень элементов (плоский)»), «Спецификация» или «Спецификация ПП» и выберите пункт «Создать новый шаблон отчета», см. Рис. 4.

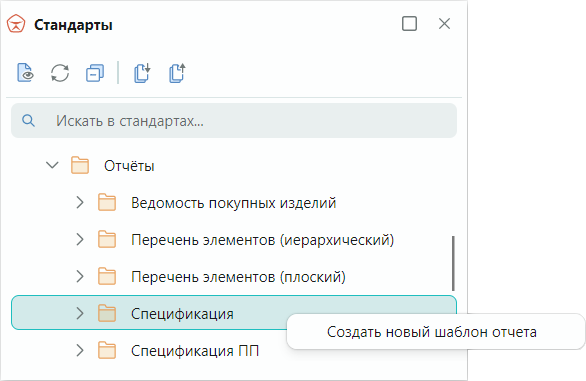

Рис. 4 Создание нового шаблона отчета
Рис. 4 Создание нового шаблона отчета
  1. В поле «Имя шаблона» введите наименование нового шаблона листа отчета, Рис. 5.

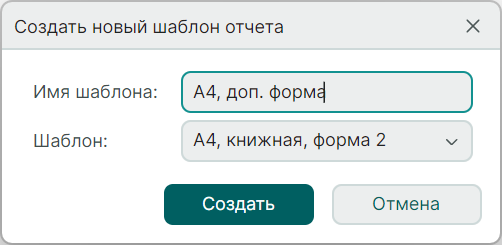

Рис. 5 Ввод имени нового шаблона
Рис. 5 Ввод имени нового шаблона
  1. С помощью выпадающего списка в поле «Шаблон» выберите шаблон, который будет взят за основу при создании нового шаблона отчета, Рис. 6.

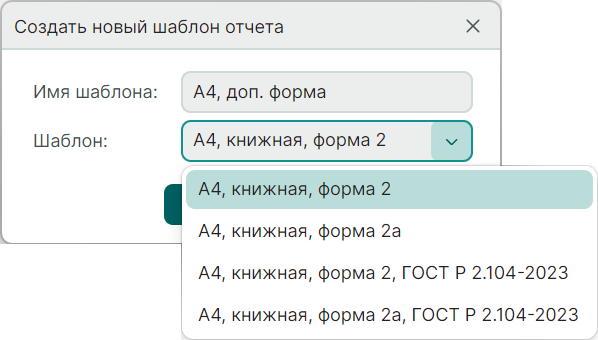

Рис. 6 Выбор шаблона
Рис. 6 Выбор шаблона
  1. Сохраните изменения, нажав кнопку «Сохранить» или «Сохранить все», расположенные на панели инструментов «Общие».
  2. Нажмите «Создать».
