Создание шаблона платы

Для создания шаблона платы:
1. В панели «Стандарты» выберите узел «Шаблоны плат».
2. Вызовите контекстное меню и выберите команду «Создать шаблон платы», см. Рис. 1.

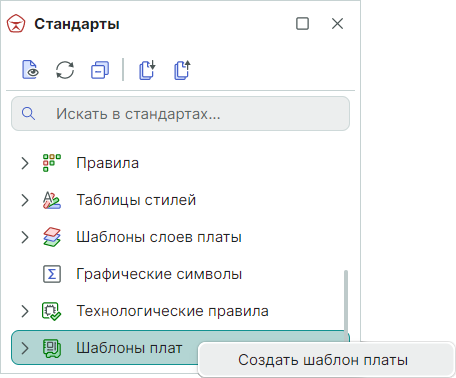

Рис. 1 Создание шаблона платы

3. В окне «Создать новый шаблон платы» выберите исходные данные для создания шаблона:

• Если в Стандартах системы отсутствуют шаблоны платы, в качестве исходных данных для создаваемого шаблона может быть выбран только проект – пункт «На основе проекта».
• Если в Стандартах системы уже имеются шаблоны платы, в качестве исходных данных можно выбрать как проект (пункт «На основе проекта»), так и шаблон (пункт «На основе шаблона»).

В рабочей области отобразится окно выбора элементов, которые будут добавлены в шаблон из исходника, см. Рис. 2.

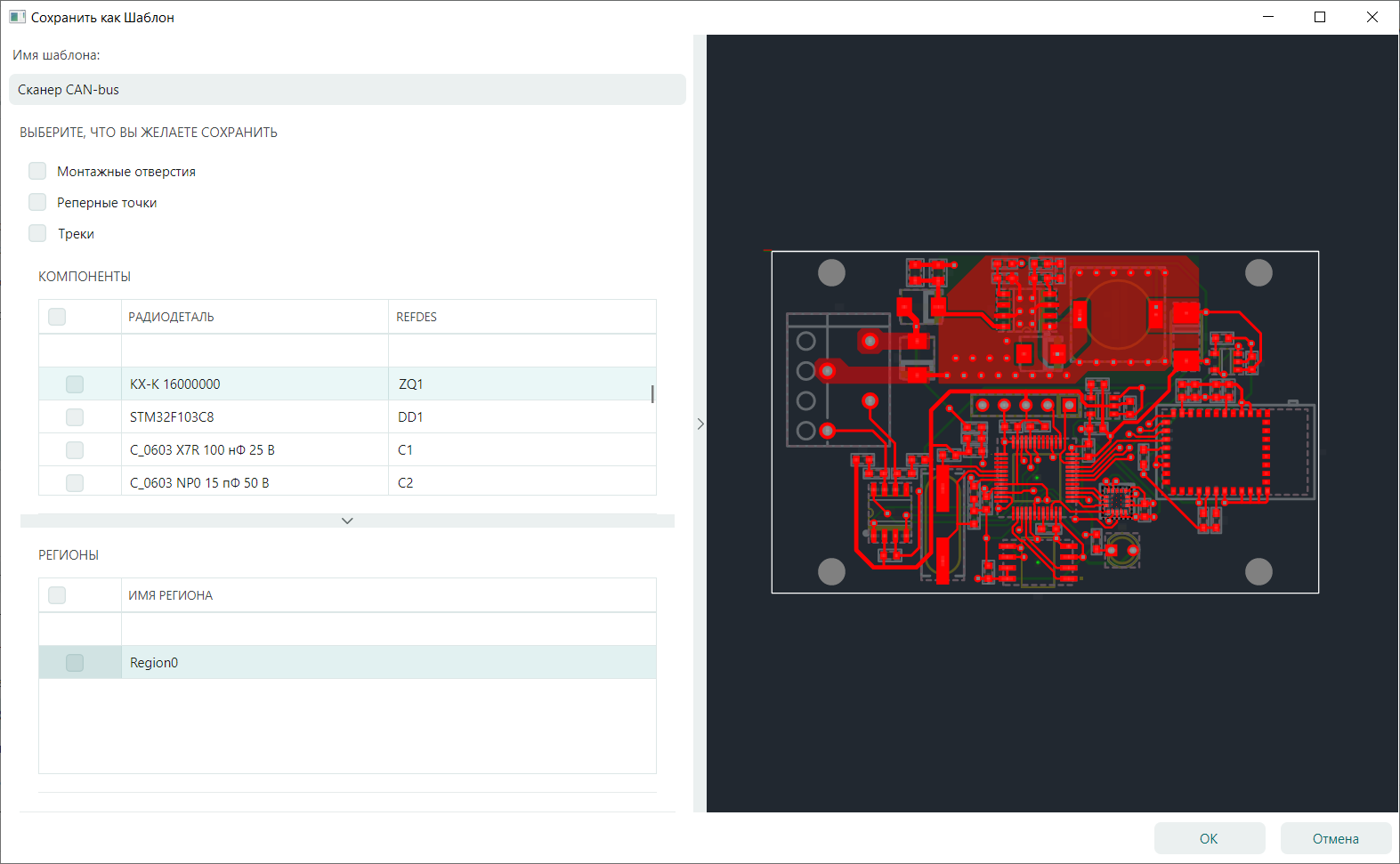

Рис. 2 Окно с настройками сохранения шаблона

4. В окне «Сохранить как Шаблон» в поле «Имя шаблона» введите наименование создаваемого шаблона платы.
5. В поле «Выберите, что вы желаете сохранить» выберите элементы, которые вы хотите добавить в создаваемый шаблон.
6. В поле «Компоненты» установите флаги в полях рядом с наименованиями компонентов, которые также должны быть добавлены из исходника в создаваемый шаблон.

Примечание! При выборе компонента (установке флага в чек-бокс рядом с компонентом) в области просмотра платы автоматически будет подсвечиваться выбираемый компонент.

7. В поле «Регионы» укажите те регионы (при их наличии в исходнике), которые должны быть взяты из исходных данных и перенесены в шаблон платы, и нажмите «ОК».
8. В информационном окне о завершении процесса создания шаблона платы нажмите «ОК», см. Рис. 3.

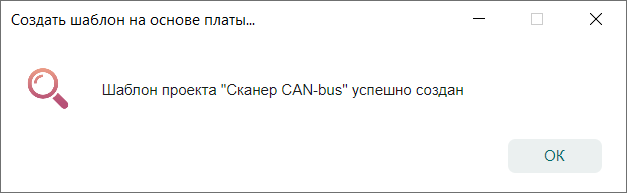

Рис. 3 Завершение процесса создания шаблона платы

Созданный шаблон будет отображен в дереве узла «Шаблоны платы».
