Создание шаблона правил

Чтобы создать новый шаблон слоев печатной платы:
1. Вызовите контекстное меню для узла «Правила» и выберите пункт «Создать новый шаблон правил», см. Рис. 1.

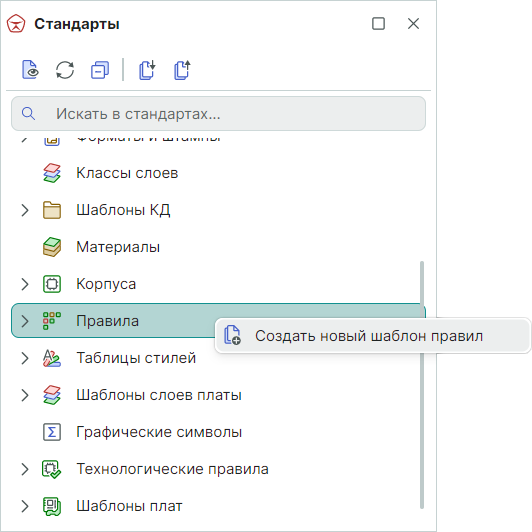

Рис. 1 Создание нового шаблона правил

2. Введите имя шаблона и выберите источник исходных данных для нового шаблона правил в поле «Создать шаблон», см. Рис. 2:

• Пустой – без источника данных, созданный шаблон будет пустым;
• На основе шаблона из стандартов – источником данных будет один из существующих шаблонов правил;
• На основе проекта – источником данных будут сформированные правила выбранного проекта.

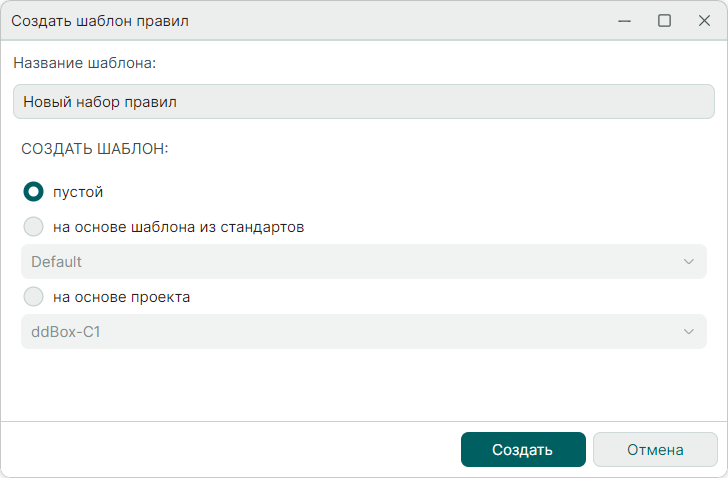

Рис. 2 Добавление шаблона правил

3. Нажмите «Создать».
   Шаблон будет добавлен в общий список шаблонов правил в Стандартах.
