Создание шаблона слоев платы

Для создания шаблона платы:
1. Перейдите в панель «Стандарты» и выберите узел «Шаблоны слоев платы».
2. Вызовите контекстное меню для узла «Шаблоны слоев платы» и выберите пункт «Создать новый шаблон слоев платы», см. Рис. 1.

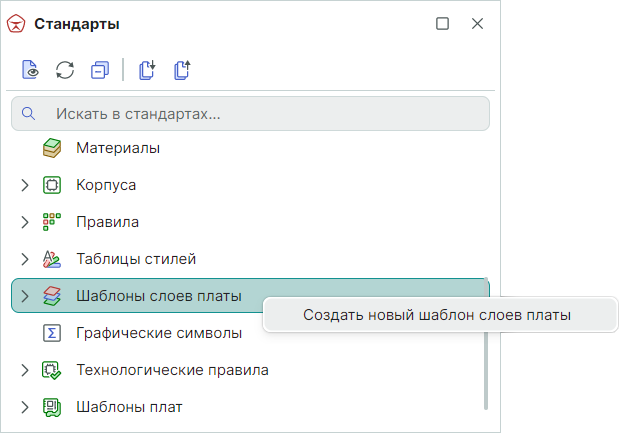

Рис. 1 Создание шаблона слоев платы

3. В окне «Создать новый шаблон слоев платы» в поле «Имя шаблона» введите имя для создаваемого шаблона, см. Рис. 2.

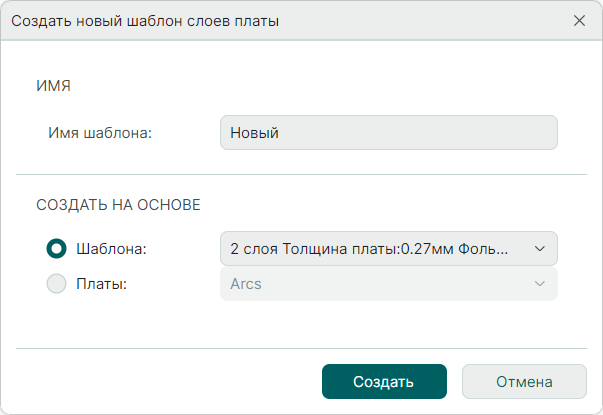

Рис. 2 Ввод имени шаблона слоев платы

4. В поле «Создать на основе» с помощью переключателя выберите исходные данные для создания шаблона слоев платы:

• На основе «Шаблона» – источником данных будет один из существующих шаблонов слоев;
• На основе «Платы» – источником данных будет сформированный набор слоев платы в одном из проектов базы.

5. Нажмите «Создать».
   Новый шаблон слоев платы будет добавлен в узел «Шаблона слоев платы» дерева Стандартов.
