Создание семейства и подсемейства

Семейства составлены в виде иерархической структуры, допускающей любой уровень вложенности. Проектировщик может полностью изменить существующую структуру под свои требования.

Важно! При изменении существующих семейств будут уничтожены все компоненты, входящие в их состав. Новые семейства могут быть добавлены без каких-либо последствий.

Для создания нового семейства/подсемейства:
1. Сохраните все изменения в системе и откройте редактор семейств компонента.
2. Нажмите кнопку «Редактировать», см. Рис. 1.

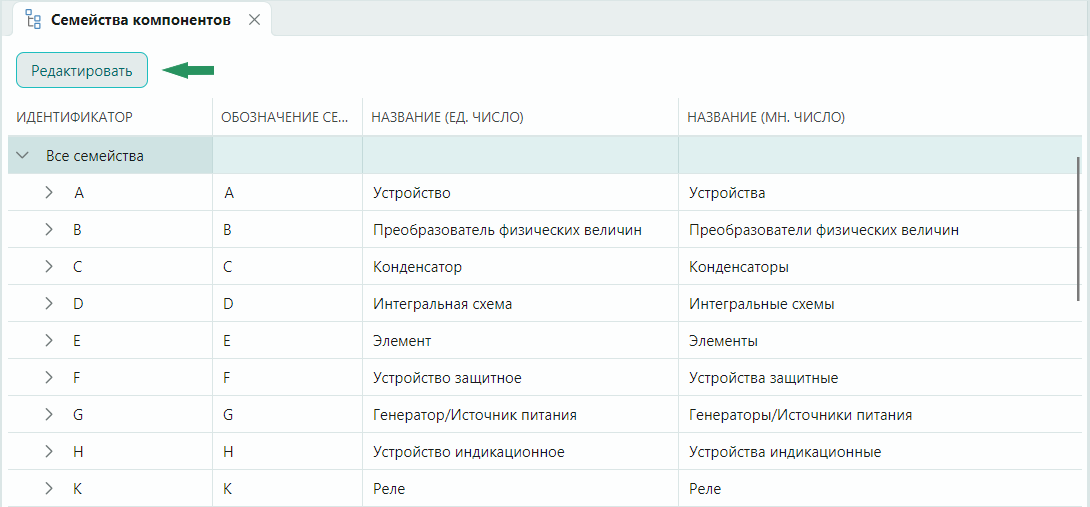

Рис. 1 Переход к редактированию семейств компонентов
Рис. 1 Переход к редактированию семейств компонентов
  1. Ознакомьтесь с информацией в отобразившемся окне и нажмите кнопку «Да» для перехода к редактированию, см. Рис. 2.

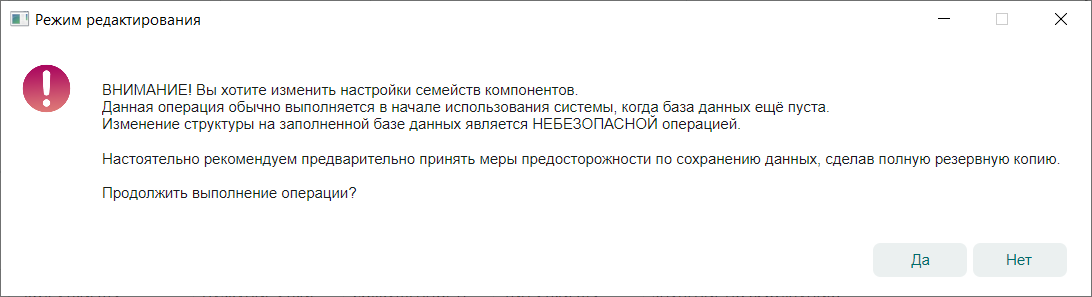

Рис. 2 Уведомление о необходимости создания резервной копии
Рис. 2 Уведомление о необходимости создания резервной копии
  1. Выберите уровень, на котором необходимо создать новое семейство (подсемейство), раскрывая дерево семейства до определенного уровня, см. Рис. 3.

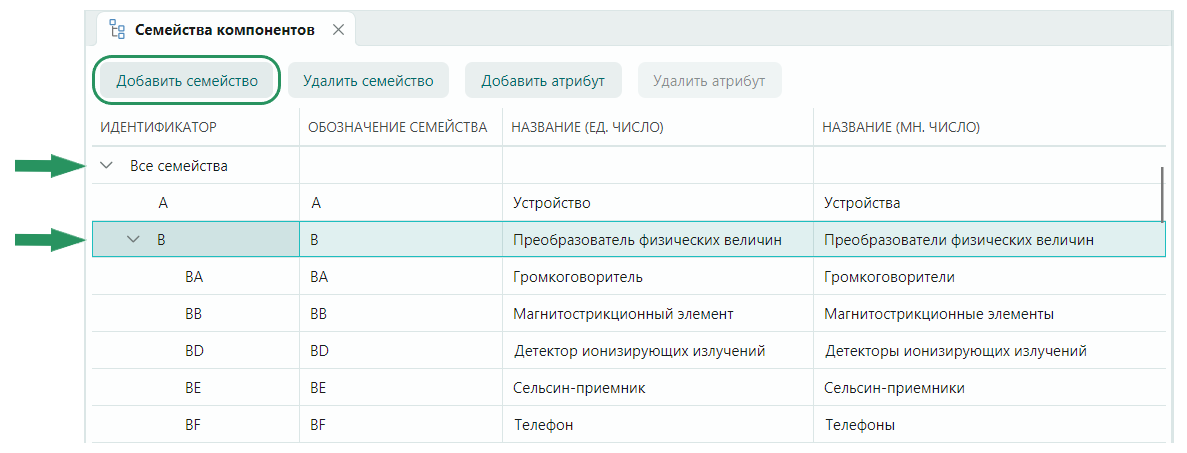

Рис. 3 Выбор уровня для создания семейства
Рис. 3 Выбор уровня для создания семейства
  1. Нажмите «Добавить семейство».
  2. Подсемейство будет создано, см. Рис. 4. Идентификатор при создании задается по умолчанию «CUSTOM», который можно при необходимости изменить. В столбце «Идентификатор» введите идентификатор семейства, который обозначается символами латинского алфавита, где первая буква должна быть заглавной. Идентификатор должен быть уникальным.

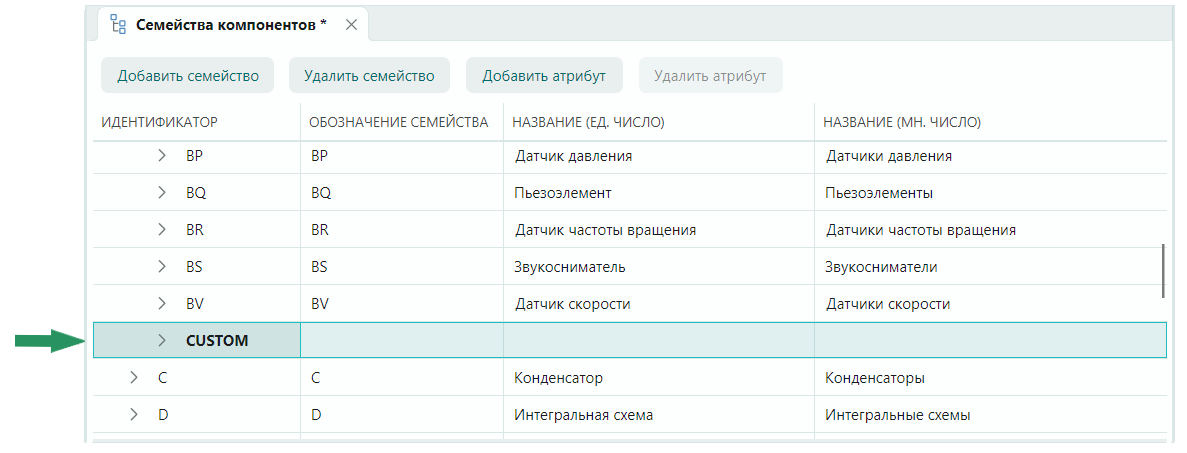

Рис. 4 Ввод идентификатора семейства
Рис. 4 Ввод идентификатора семейства
  1. В столбце «Обозначение семейства» ведите буквенный код (RefDes, позиционное обозначение), которым будут обозначаться компоненты данного семейства на электрических схемах, см. Рис. 5. Обозначение должно задаваться символами латинского алфавита. Рекомендуется не повторять уже существующих обозначений, чтобы избежать ошибок в оформлении схемы.

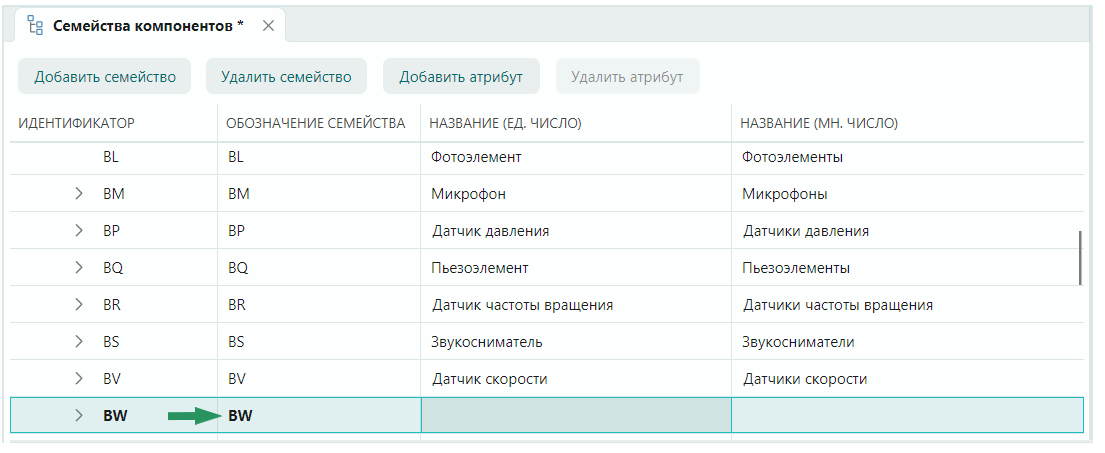

Рис. 5 Указание позиционного обозначения
Рис. 5 Указание позиционного обозначения
  1. Заполните название семейства для одного элемента и для группы в столбцах «Название (ед. число)» и «Название (мн. число)», см. Рис. 6. Названия не должны совпадать с уже существующими названиями семейств.

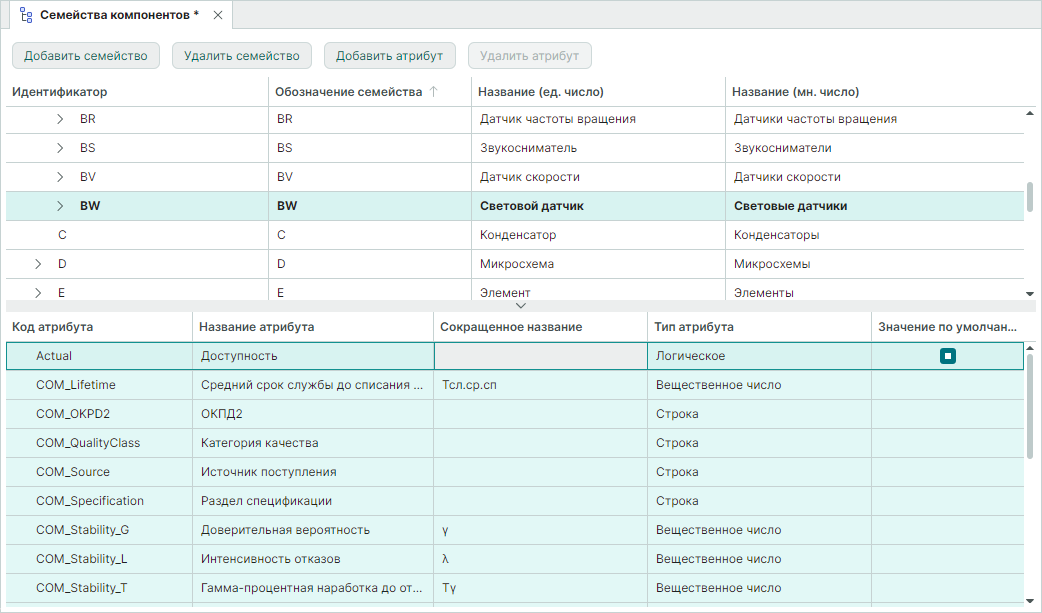

Рис. 6 Заполнение названия (ед. и мн. число)
Рис. 6 Заполнение названия (ед. и мн. число)
  1. Добавьте атрибуты, если это необходимо. Вновь созданному семейству назначается набор атрибутов, идентичный набору атрибутов, заданному для всех семейств. Набор атрибутов подсемейства наследуется от семейства, в состав которого оно входит.
  2. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие».
