Создание семейства и подсемейства¶
Семейства составлены в виде иерархической структуры, допускающей любой уровень вложенности. Проектировщик может полностью изменить существующую структуру под свои требования.
Важно! При изменении существующих семейств будут уничтожены все компоненты, входящие в их состав. Новые семейства могут быть добавлены без каких-либо последствий.
Для создания нового семейства/подсемейства:

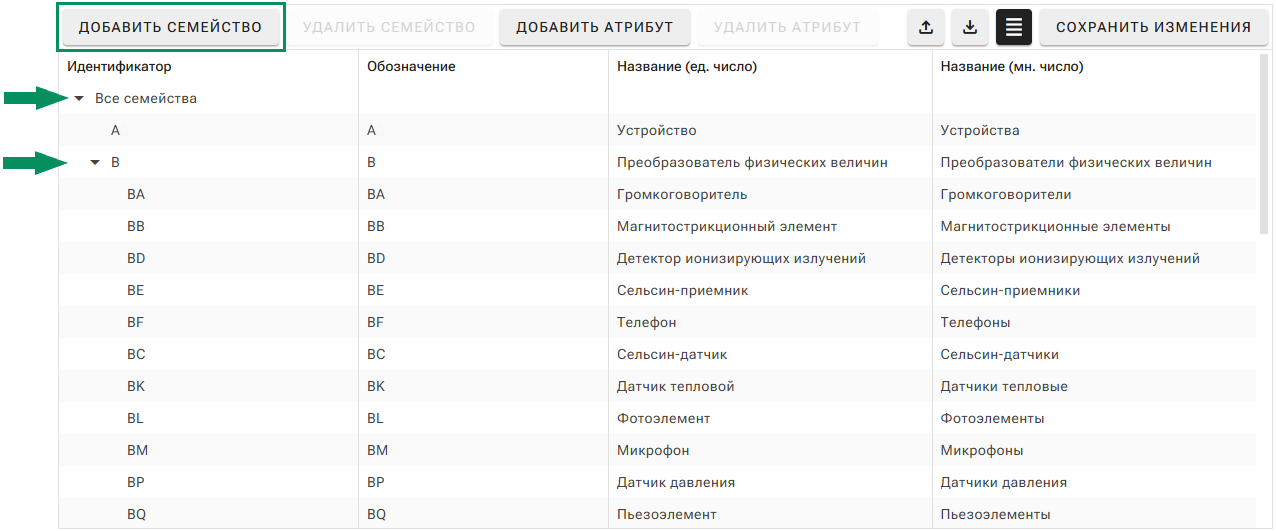

1. Выберите уровень, на котором необходимо создать новое семейство (подсемейство), раскрывая дерево семейства до определенного уровня, см. Рис. 1.
- Нажмите «Добавить семейство».

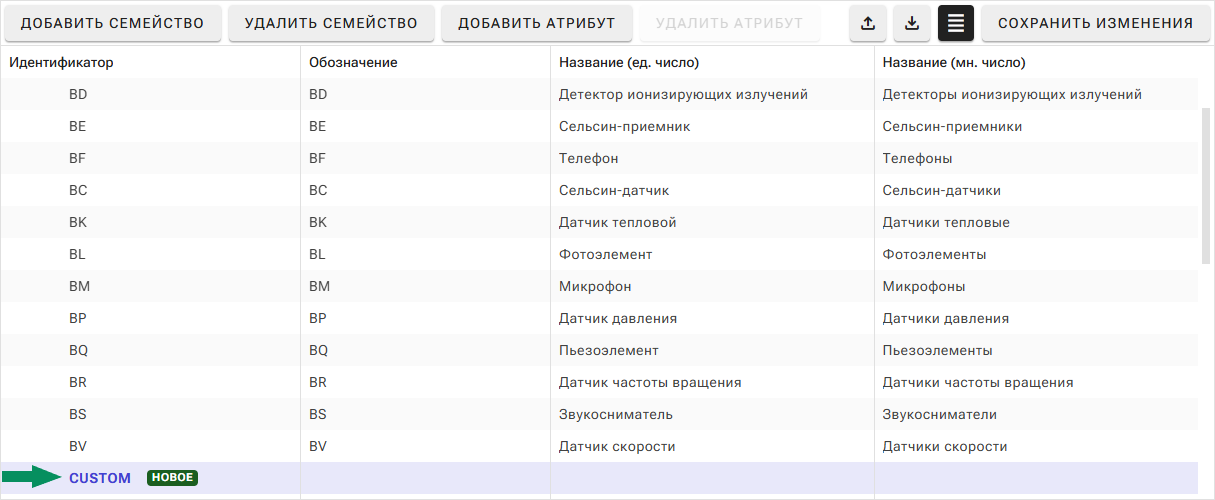

- Семейство/подсемейство будет создано. Идентификатору задается значение по умолчанию – «CUSTOM» и добавляется метка «Новое», которая фиксируются до момента сохранения изменений в редакторе, см. Рис. 2.
- В столбце «Идентификатор» введите идентификатор семейства, который обозначается буквами латинского алфавита, где первая буква должна быть заглавной. Идентификатор должен быть уникальным.

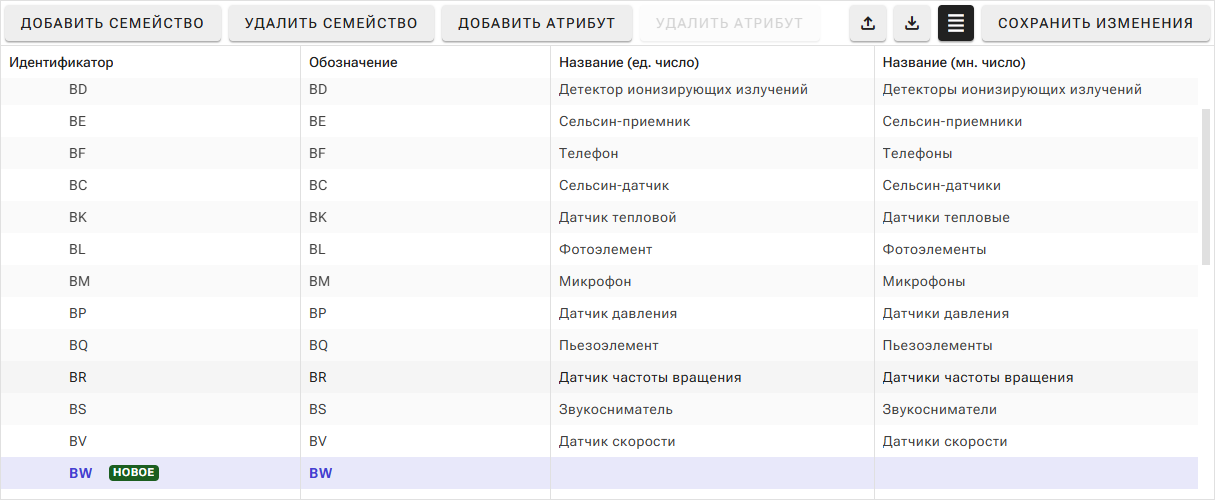

- В столбце «Обозначение семейства» ведите буквенный код (RefDes, позиционное обозначение), которым будут обозначаться компоненты данного семейства на электрических схемах, см. Рис. 3. Обозначение должно задаваться заглавными буквами латинского алфавита. Рекомендуется не повторять уже существующих обозначений, чтобы избежать ошибок в оформлении схемы.

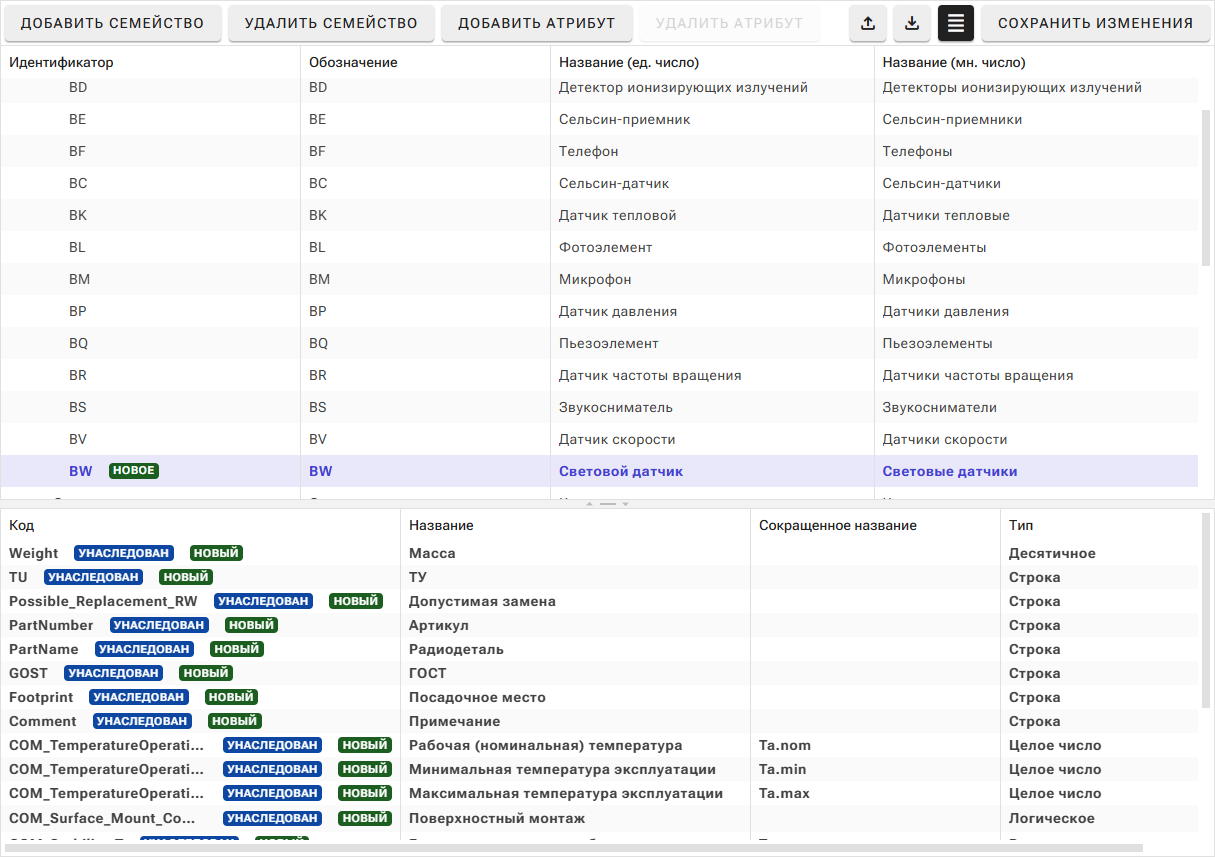

- Заполните название семейства для одного элемента и для группы в столбцах «Название (ед. число)» и «Название (мн. число)», см. Рис. 4. Названия не должны совпадать с уже существующими названиями семейств.
_veb.png)
- Добавьте атрибуты, если это необходимо. Вновь созданному семейству назначается набор атрибутов, идентичный набору атрибутов, заданному для всех семейств. Набор атрибутов подсемейства наследуется от семейства, в состав которого оно входит.
- Сохраните изменения с помощью кнопки «Сохранить изменения» на панели инструментов.
Примечание! Для сброса изменений без сохранения покиньте страницу.
