Создание сигнальной цепи на печатной плате

Высокоскоростная плата – это печатная плата, включающая в себя устройства, переключение которых осуществляется настолько быстро, что оно завершается до того, как сигнал проходит вдоль трассы от источника до целевого приемника.
При проектировании высокоскоростных плат возникает необходимость выравнивания длин линий передачи сигналов.
Сигнальная цепь в системе Delta Design – это объединение обычных цепей, по которым происходит распространение цифрового сигнала.
Обычные цепи могут объединяться через пассивные компоненты, такие как резисторы, конденсаторы, индуктивности.
Цепи питания в сигнальную цепь не добавляются.
Создание сигнальной цепи на печатной плате
1. Для создания сигнальной цепи выделите (предопределите) на печатной плате проекта объект, имеющий цепь.

Примечание! В системе Delta Design при создании сигнальной цепи на печатной плате допускается выделение сразу нескольких объектов, имеющих цепь и удовлетворяющих условию определения сигнальной цепи: треки, контактные площадки и переходные отверстия.

2. Из контекстного меню выберите «Сигналы» → «Создать сигнальную цепь», см. Рис. 1.

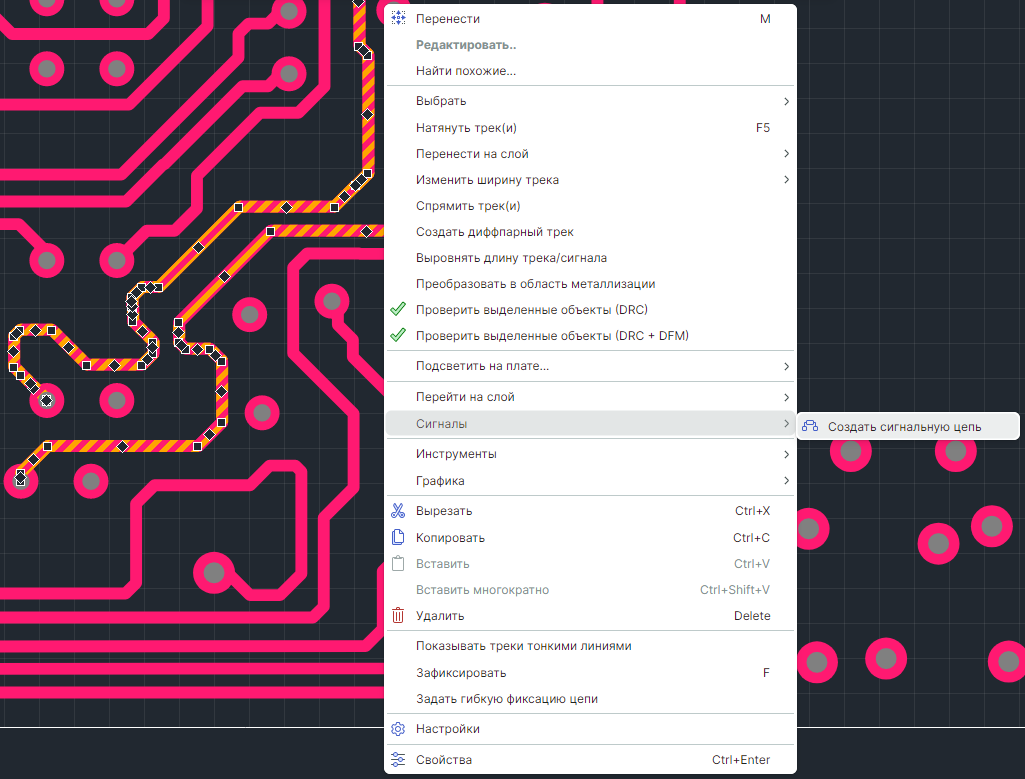

Рис. 1 Предопределение сигнальной цепи на печатной плате

Примечание! Пункт в контекстном меню «Сигналы» → «Создать сигнальную цепь» не отображается при выделении объекта, не удовлетворяющего условию определения сигнальной цепи, например, выделенный трек проведен к источнику питания.

3. В окне «Сигнальная цепь» в списке «Цепи, входящие в сигнальную цепь» отображаются предопределенные цепи, см. Рис. 2.

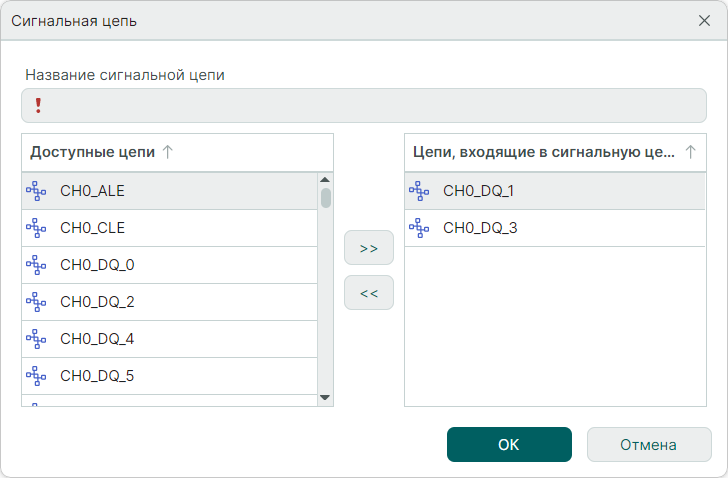

Рис. 2 Назначение сигнальной цепи

В поле «Название сигнальной цепи» введите название сигнальной цепи.
В списке «Доступные цепи» отображаются все цепи печатной платы проекта, кроме предопределенных.
При необходимости левой кнопкой мыши выделите необходимые цепи и с помощью кнопок перемещения, которые находятся между областями списков, перенесите выделенные цепи, см. Рис. 3.

Рис. 3 Добавление цепей

Примечание! Используйте клавишу «Ctrl» для выделения нескольких цепей.

4. Нажмите кнопку «ОК».
5. В панели «Менеджер проекта» → «Цепи» → «Сигнальные цепи» отображаются все существующие сигнальные цепи, см. Рис. 4.


Рис. 4 Отображение сигнальных цепей в панели «Менеджер проекта» → «Цепи»

Создание сигнальных цепей в панели «Менеджер проекта»
1. В панели «Менеджер проекта» → «Цепи» → «Сигнальные цепи» из контекстного меню выберите пункт «Новая сигнальная цепь», см. Рис. 5.

Рис. 5 Создание сигнальных цепей в панели «Менеджер проекта»

2. В окне «Сигнальная цепь» в поле «Название сигнальной цепи» введите название сигнальной цепи.
   Левой кнопкой мыши в области списка «Доступные цепи» выделите необходимые цепи и с помощью кнопок перемещения между областями списков перенесите выделенные цепи в область списка «Цепи, входящие в сигнальную цепь», см. Рис. 6.

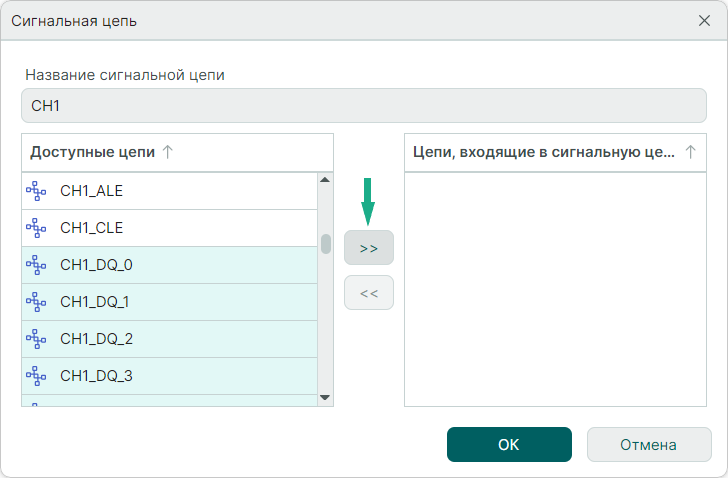

Рис. 6 Выбор цепей

3. Нажмите кнопку «ОК».
4. В панели «Менеджер проекта» → «Цепи» → «Сигнальные цепи» отображаются все существующие сигнальные цепи, см. Рис. 7.

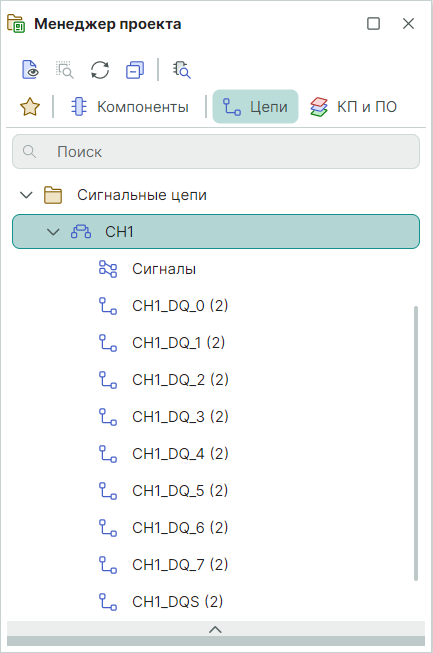

Рис. 7 Отображение в панели «Менеджер проекта» существующих сигнальных цепей

Примечание! Для определения сигнальной цепи из общего списка цепей проекта в «Менеджер проекта» → «Цепи» → «Все цепи» выделите в списке необходимую цепь(цепи), удовлетворяющую условию определения сигнальной цепи.В контекстном меню выберите пункт «Сигналы» → «Новая сигнальная цепь».Далее выполните действия как при создании новой сигнальной цепи из списка «Менеджер проекта» → «Цепи» → «Сигнальные цепи».
