Создание слоя маски

Для создания защитной маски на гибком участке печатной платы реализован специальный инструмент «Заменить маску и пасту». Переход к данному инструменту осуществляется из главного меню программы «Инструменты» → «Заменить маску и пасту», см. Рис. 1.

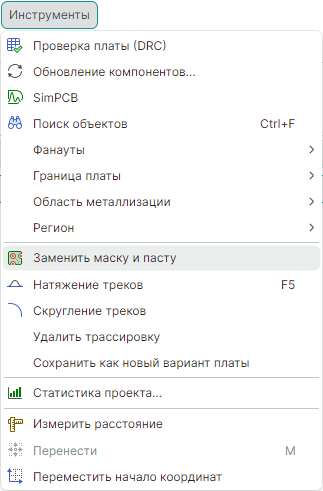

Рис. 1 Главное меню программы «Инструменты»

Также данный инструмент доступен на панели инструментов «Плата», см. Рис. 2.

Рис. 2 Панель инструментов «Плата»

После выбора инструмента на экране отобразится окно «Заменить маску и пасту». В случае если плата содержит гибкую часть, в данном окне будут доступны настройки по замене маски на гибкой части, см. Рис. 3.

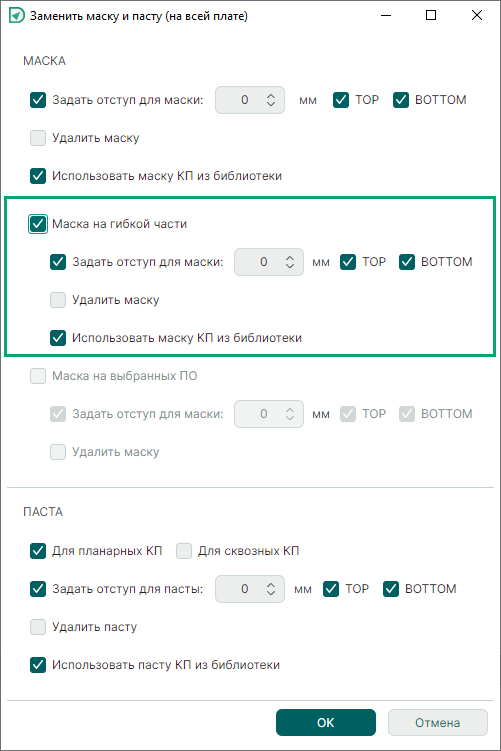

Рис. 3 Окно «Заменить маску и пасту»
