Создание УГО блока¶
Создание УГО блока в целом аналогично созданию УГО компонента.
Одним из основных отличий УГО блока является возможность сгенерировать УГО блока на основе схемы.
Автоматическая генерация создает УГО блока в виде прямоугольника, на коротких сторонах которого расположены выводы.
Выводы сгенерированного УГО сопоставлены с блочными портами, расположенными на схеме блока.

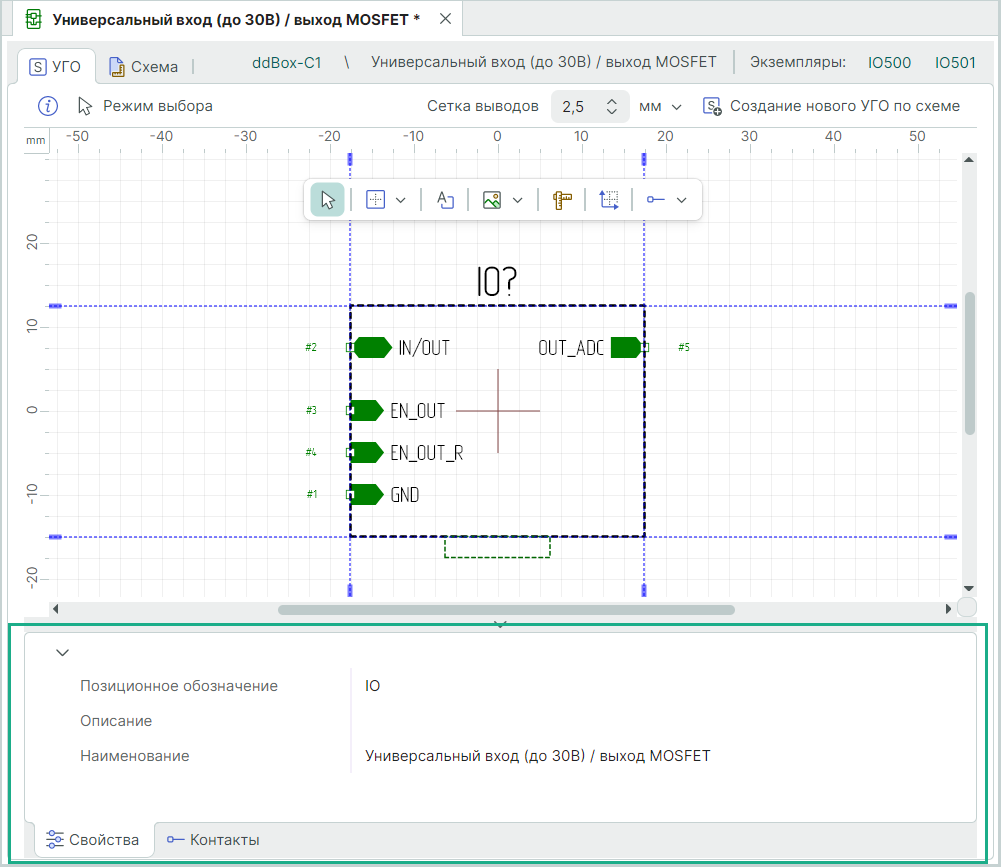

К свойствам блока относятся:
- Позиционное обозначение – буквенное сочетание, с помощью которого задается позиционное обозначение УГО блока на схемах верхнего уровня. При изменении позиционного обозначения соответствующие изменения отражаются на УГО блока;
- Описание – краткое описание функциональности блока;
- Наименование – имя блока. Под этим именем блок отображается в иерархии проекта, см. Рис. 1.

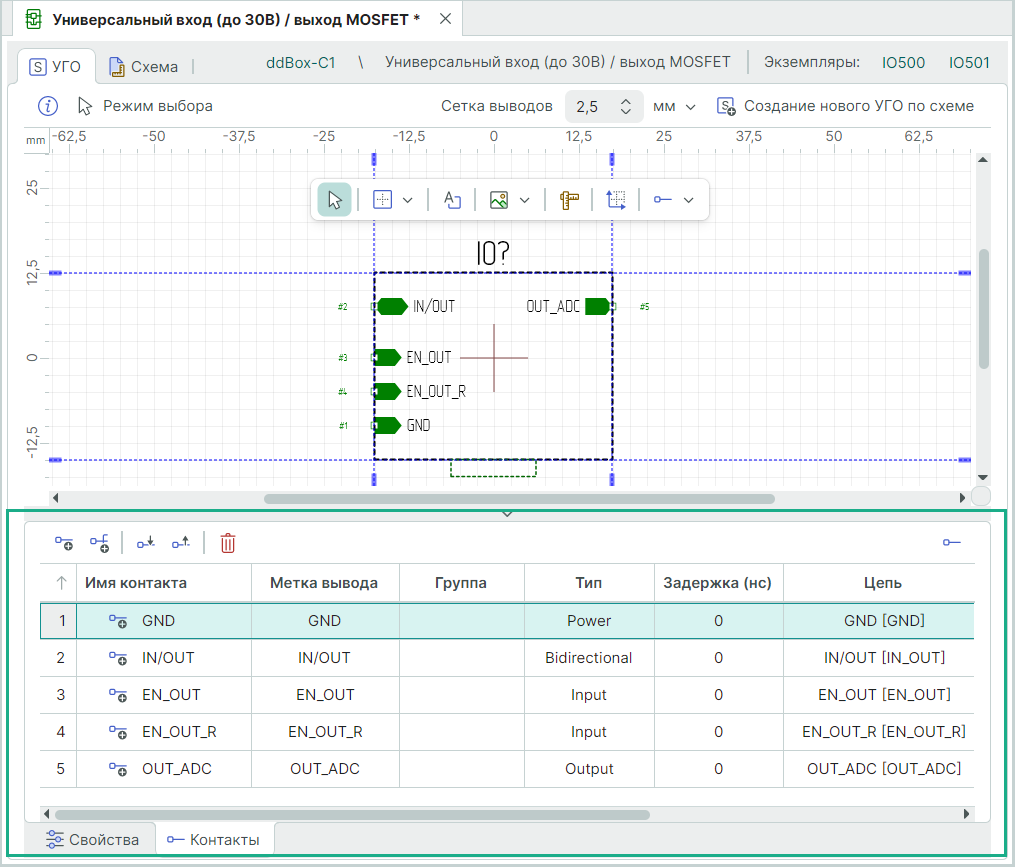

Сопоставление выводов УГО блока и блочных портов осуществляется в «Контакты» → «Цепь» , см. Рис. 2.
