SPICE-модель

SPICE-модель компонента применяется при аналоговом моделировании в симуляторе электронных схем.
Симулятор электронных схем используется для проверки целостности схемы и для анализа ее поведения.
Для создания SPICE-модели библиотечного компонента в системе Delta Design:
1. Перейдите на вкладку «Моделирование», см. Рис. 1.

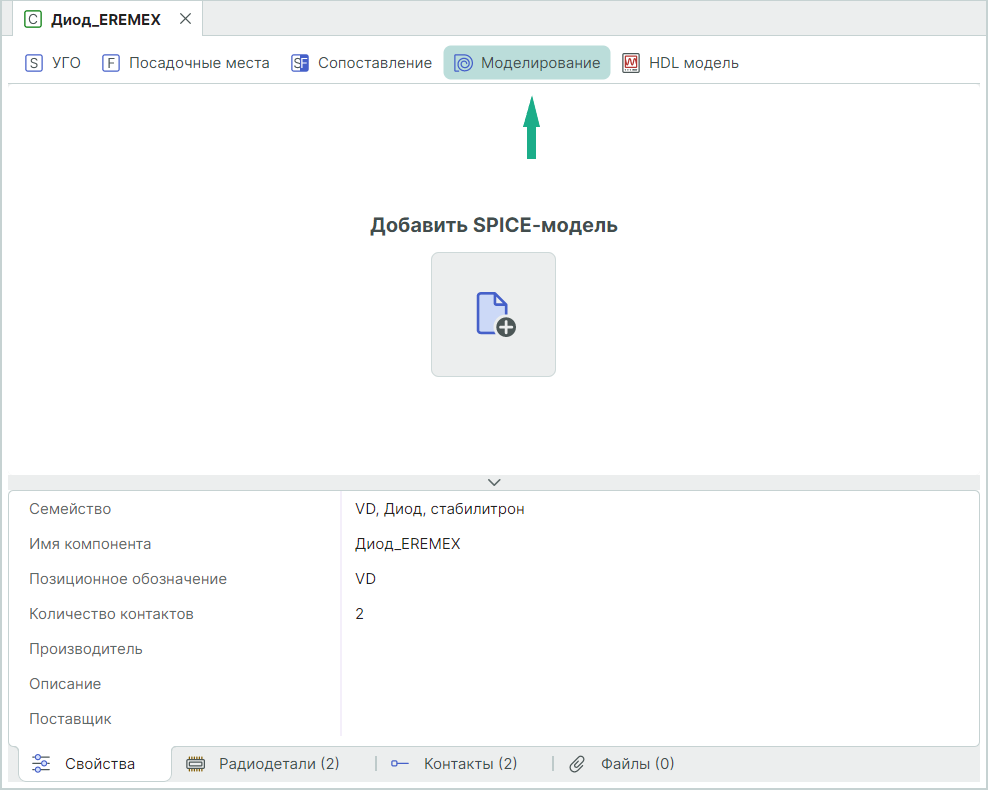

Рис. 1 Переход к созданию SPICE-модели компонента

2. Нажмите «Добавить SPICE-модель».
3. Отображается форма для заполнения сведений, используемых при формировании SPICE-модели компонента, Рис. 2:

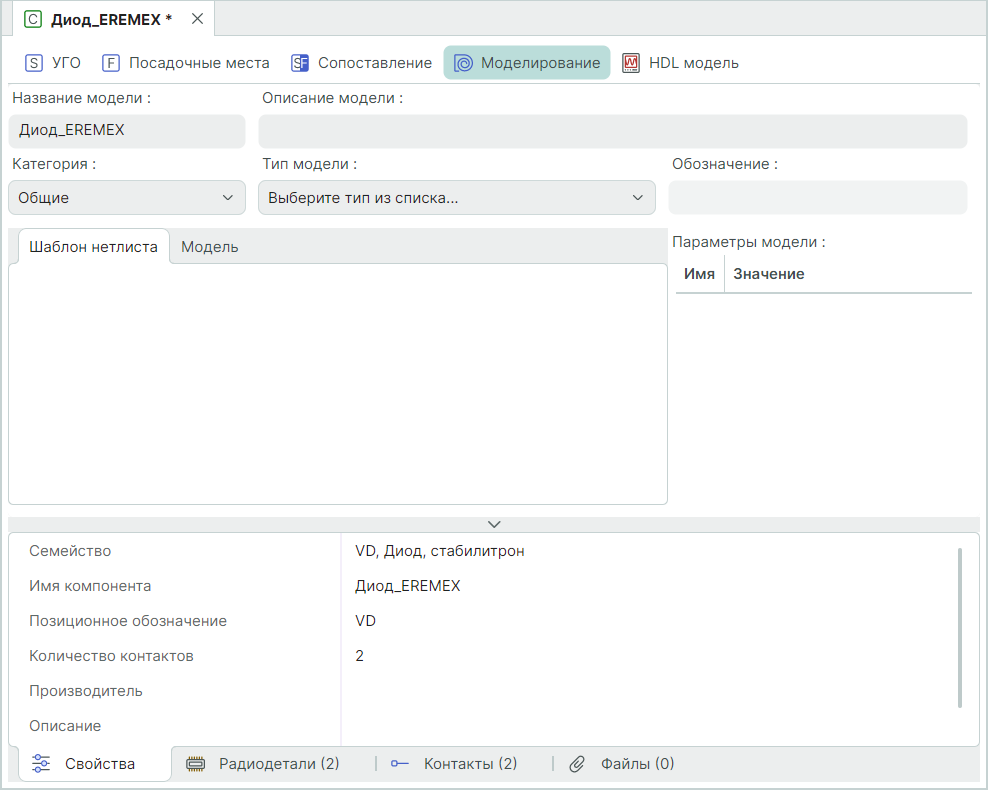

Рис. 2 Форма окна вкладки «Моделирование»

• поле «Название модели» – отображается название компонента с правом изменения;
• поле «Описание модели» – вводится краткая сопутствующая информация;
• выпадающий список «Категория» – определяется основная категория семейства;
• выпадающий список «Тип модели» – определяется тип SPICE-модели;

Примечание! Если нетлист добавляемой модели является иерархической схемой, следует выбрать тип «Блок».

• поле «Обозначение» – отображается позиционное обозначение выбранного типа модели;
• вкладка «Модель» – отображается шаблон для введения программного кода;
• вкладка «Шаблон нетлиста» – отображается сгенерированный шаблон нетлиста;
• в таблице «Параметры модели» – вводятся числовые значения входных параметров, доступных для редактирования.

Возможна загрузка сведений  для создания SPICE-модели компонента из файла с помощью инструмента «Загрузить из файла».
4. На вкладке «Шаблон нетлиста» удостоверьтесь, что программа корректно "прочитала" модель и сгенерировала шаблон.
5. Перейдите на вкладку «Контакты» и сопоставьте контакты компонента с выводами SPICE-модели, Рис. 3.

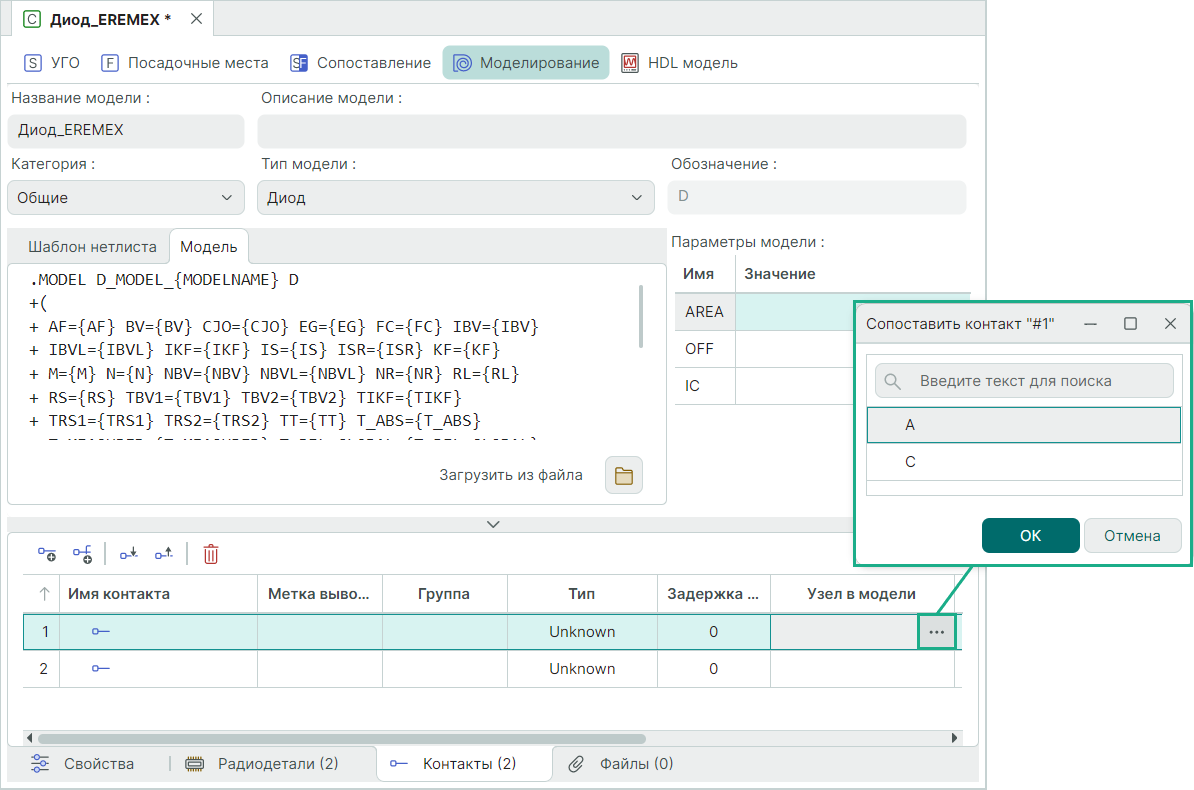

Рис. 3 Сопоставление контактов УГО с выводами SPICE-модели

6. Выполните проверку компонента (Рис. 4):

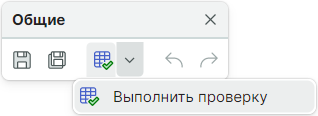

Рис. 4 Запуск операции проверки компонента

При успешной проверке данный компонент может использоваться в проектах моделирования.
