Список материалов

Решение задач моделирования или расчет стоимости изделия требуют наличия сведений о материалах, из которых изделие будет изготавливаться. В системе Delta Design есть возможность выбирать материал для слоев печатной платы из общего списка материалов, а также добавлять свои.
Общий список материалов доступен в Стандартах системы в узле «Материалы». Редактор материалов открывается с помощью двойного клика на узле «Материалы» или с помощью контекстного меню в панели «Стандарты», Рис. 1.

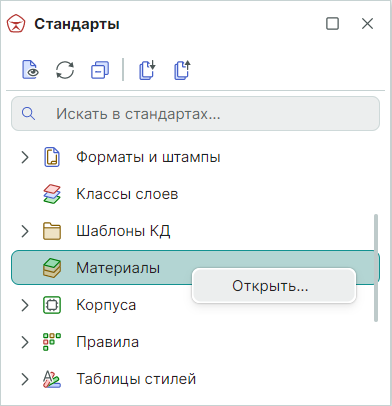

Рис. 1 Вызов редактора материалов

Общий список материалов представлен в виде таблицы, см. Рис. 2.

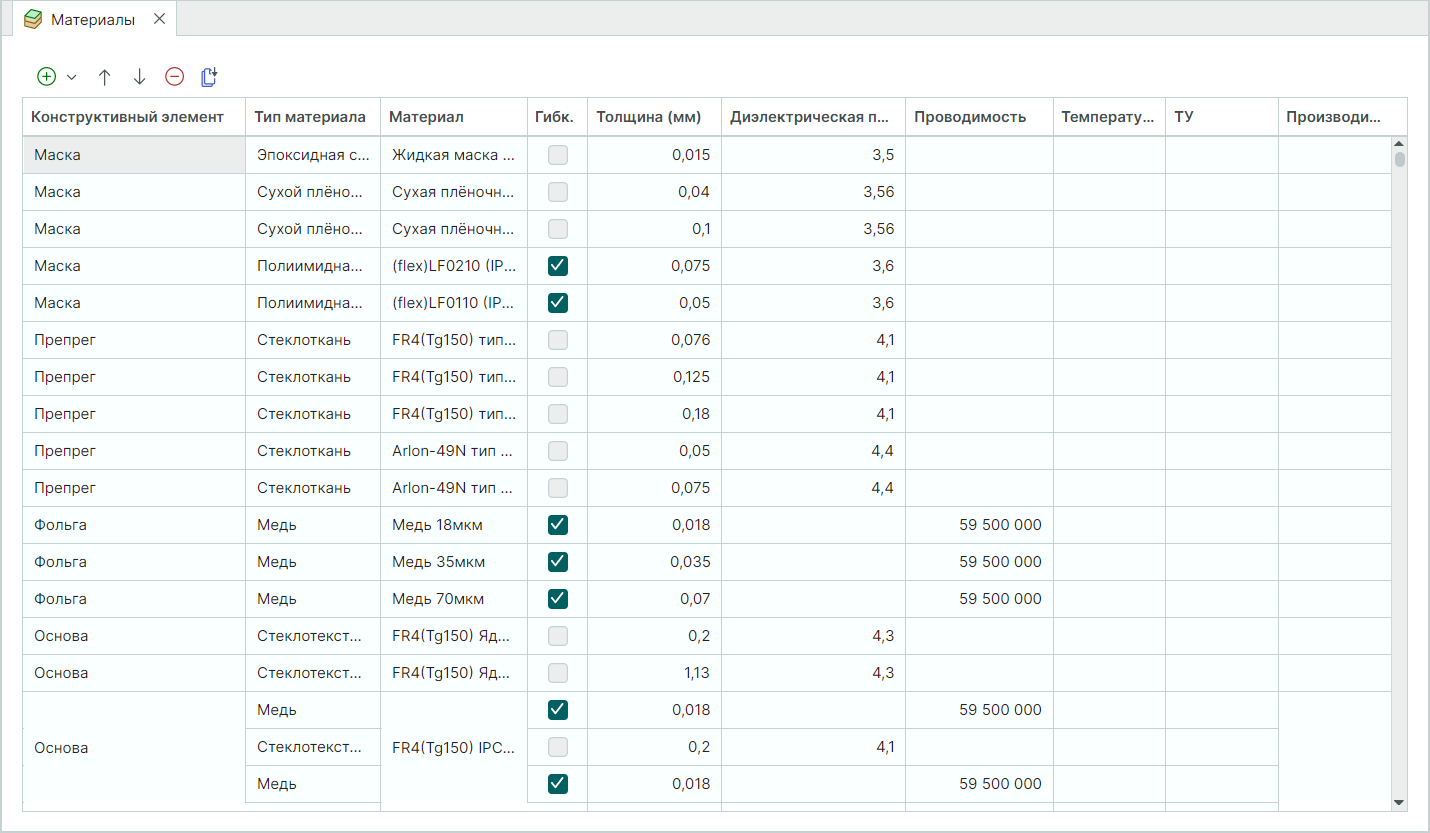

Рис. 2 Список материалов

Параметры материала определяются следующим набором данных:

• Конструктивный элемент;
• Тип материала;
• Материал;
• Гибк. (Гибкость);
• Толщина (мм);
• Диэлектрическая проницаемость;
• Проводимость;
• Температура;
• ТУ (Технические условия);
• Производитель.

Инструменты и принцип работы по сортировке данных подробно описаны в разделах «Сортировка семейств и атрибутов», «Перемещение (удаление/добавление) колонок».
