Спрямление трека

Инструмент «Спрямить трек» обеспечивает замену нескольких выделенных сегментов трека одним сегментом, т.е. приводит к спрямлению выделенной части трека. Вызов инструмента доступен в контекстном меню, см. Рис. 1.

Рис. 1 Вызов инструмента «Спрямить трек»

Основным способом работы данного инструмента является поочередное спрямление треков. Также доступно спрямление группы треков, когда треки выделены рамкой на текущем слое.

Примечание! При спрямлении трека, состоящего из сегментов с разной шириной, будет использована ширина самого длинного сегмента.

Пример отображения результата работы инструмента «Спрямить трек» представлен на Рис. 2.

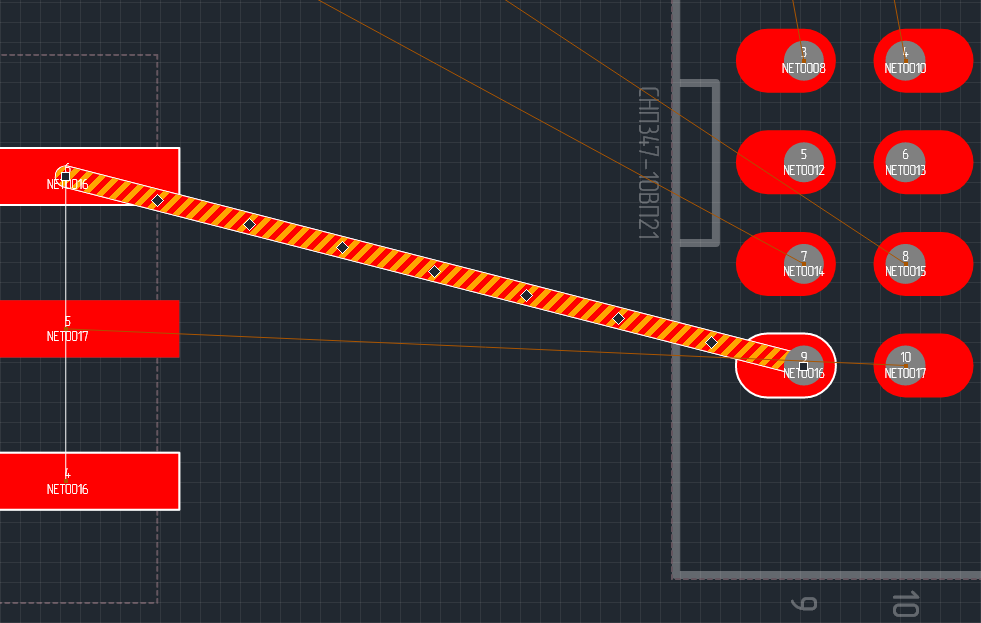

Рис. 2 Результат спрямления трека

Важно! После спрямления трека необходимо убедиться в отсутствии пересечений с другими треками на одном слое, пересечений с контактными площадками, принадлежащими другим цепям, соблюдении зазоров и т.д.
