Сравнение слоев

Сравнение слоев — это геометрическое вычитание объектов двух слоев. Для сравнения могут использоваться как все объекты слоя, так и выбранные с помощью фильтра. Сравнение слоев применяется для поиска несовпадающих объектов на слоях.
Вызов инструмента для сравнения слоев осуществляется из главного меню программы «Инструменты» → «Слои» → «Сравнить слои», см. Рис. 1.

Рис. 1 Переход к сравнению слоев

Также переход к сравнению слоев доступен в панели «Слои» из контекстного меню слоя, см. Рис. 2.

Рис. 2 Контекстное меню слоя

После вызова инструмента на экране отобразится окно «Сравнить слои», см. Рис. 3.

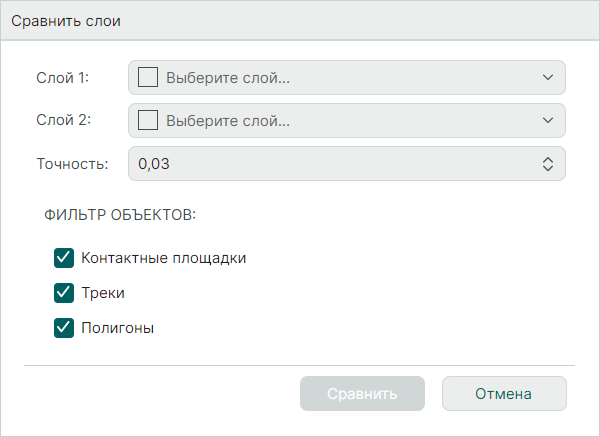

Рис. 3 Окно «Сравнить слои»

Слои для сравнения выбираются в выпадающих меню «Выберите слой». Для выбора слоя раскройте выпадающее меню и нажмите на название слоя, см. Рис. 4.

Рис. 4 Выбор первого слоя

Примечание! Слои Мех.обработки недоступны для сравнения!

Аналогичным способом выберите второй слой для сравнения. После выбора двух слоев кнопка «Сравнить» станет активной, см. Рис. 5.

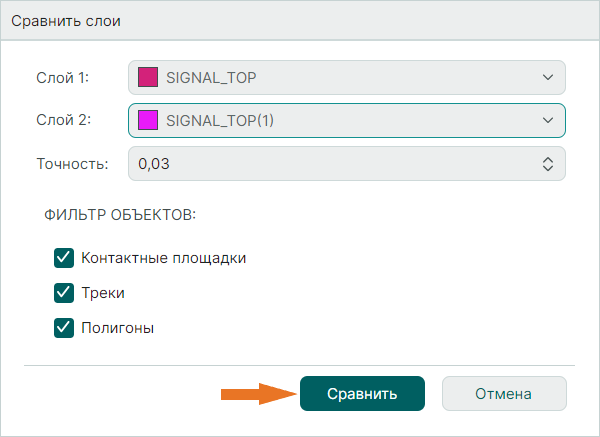

Рис. 5 Кнопка «Сравнить»

Содержимое двух выбранных ранее слоев для сравнения представлено на рисунке, см. Рис. 6.

Рис. 6 Содержимое выбранных слоев

После нажатия кнопки «Сравнить» найденные несовпадающие объекты на слоях отобразятся в виде контуров на слое «ERRORS», см. Рис. 7.

Рис. 7 Отображение в редакторе найденных несоответствий

Пример отображения содержимого слоя «ERRORS» представлен на рисунке  Рис. 8.

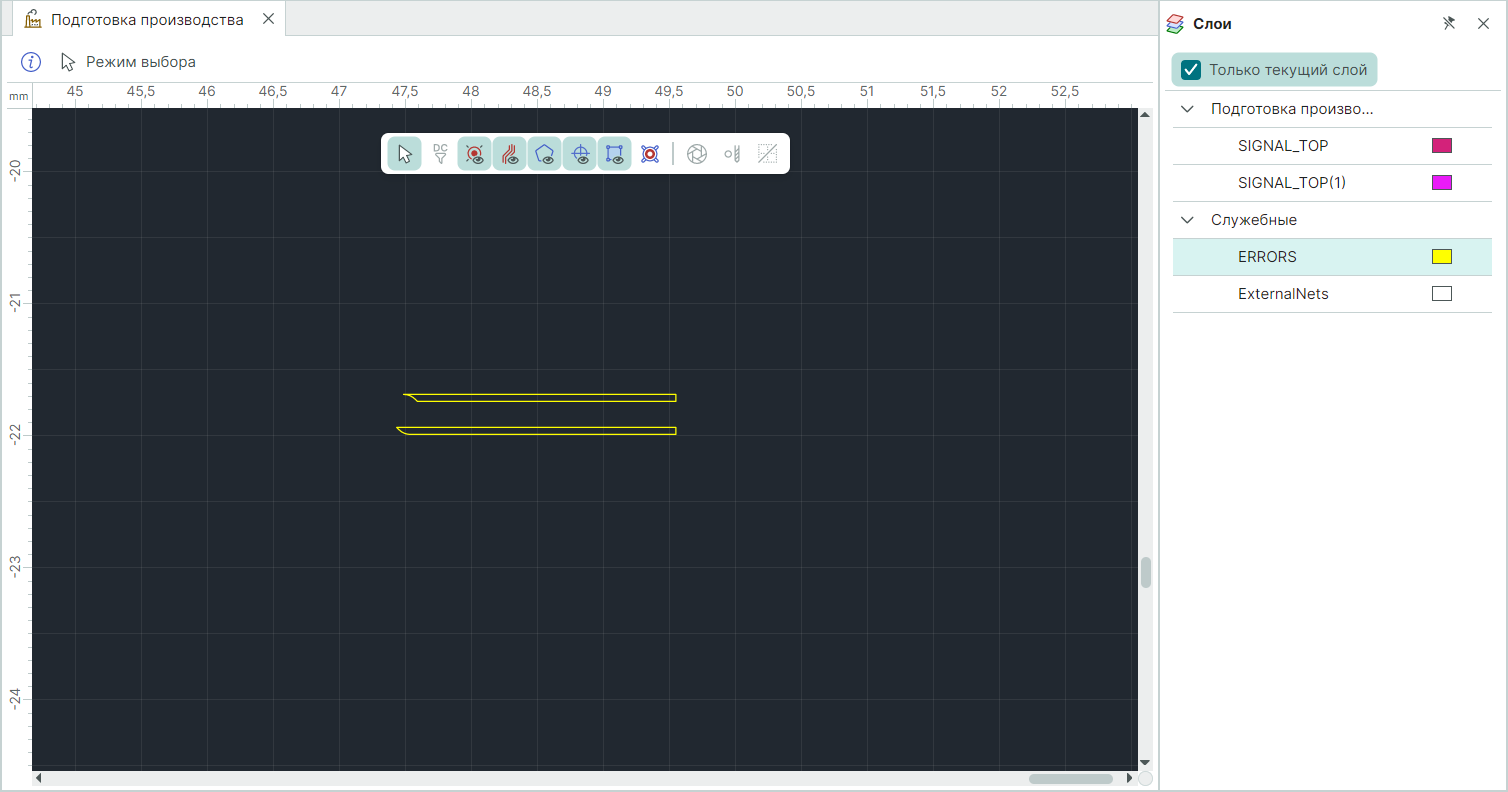

Рис. 8 Отображение несовпадающих объектов на слое «ERRORS»

Полный список найденных несовпадающих объектов отображается в панели «Список ошибок», см. Рис. 9.

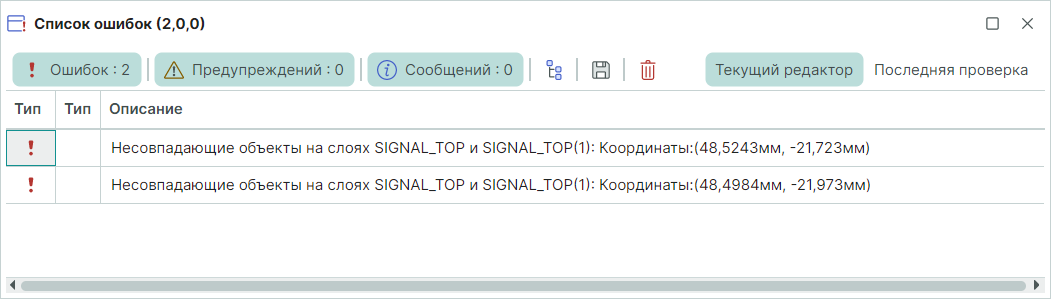

Рис. 9 Панель «Список ошибок». Список несовпадающих объектов

Подробное описание работы с панелью представлено в разделе Панель «Список ошибок».
