Щуп

Щуп представляет собой графический объект и является альтернативным способом задания графиков как результатов моделирования без ручного ввода их параметров. Удобство также состоит в том, что графики добавятся сразу во все виды симуляций, которые их поддерживают:

• статический анализ (DC);
• анализ переходных процессов (TR);
• анализ периодических режимов (PSS);
• частотный анализ (AC).

Щуп может устанавливаться либо на участок цепи и измерять напряжение, либо на компонент схемы и измерять один из параметров на выбор.
Вызов инструмента «Щуп» осуществляется из главного меню «SimOne» → «Щуп», см. Рис. 1.

Рис. 1 Вызов инструмента «Щуп»

Для размещения щупа выполните следующие действия:

Пример! Применение щупа на примере проекта «BAT» из «Все проекты» → «Примеры» → «Моделирование».

1. Откройте схему и разместите два щупа: один - на индуктивность L1, второй - на цепь NET0002, см. Рис. 2.

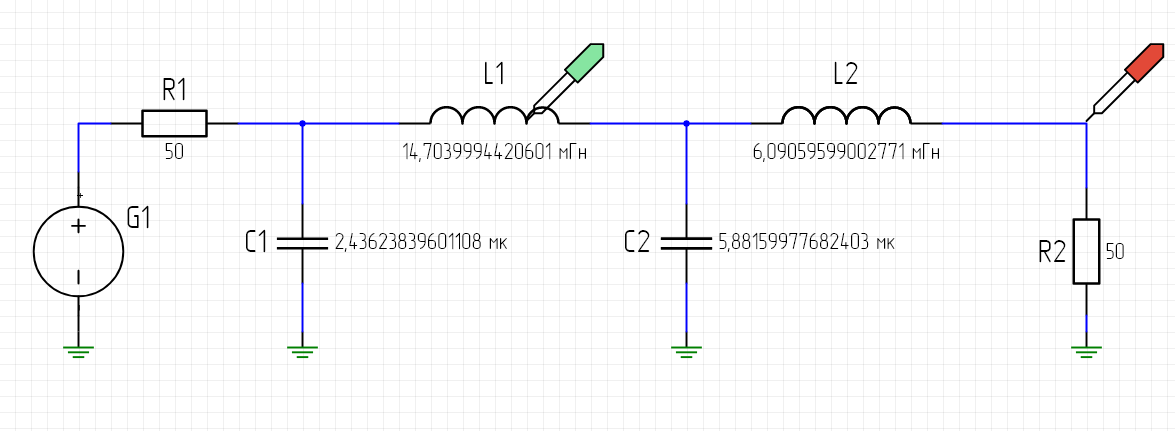

Рис. 2 Пример размещения щупов

На индуктивности L1 измерьте, например, ток I, см. Рис. 3.

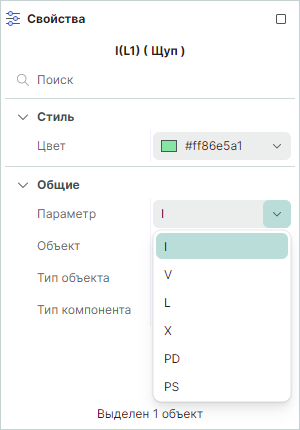

Рис. 3 Выбор измеряемого параметра на L1

А на цепи NET0002 - напряжение U, см. Рис. 4.

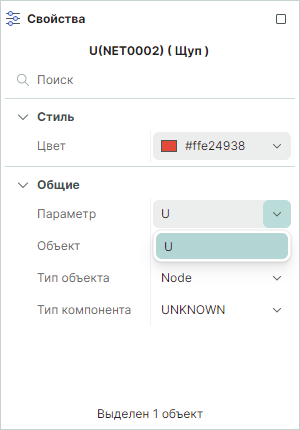

Рис. 4 Выбор измеряемого параметра на цепи NET0002

2. Сохраните и запустите симуляцию sim_ac1 выбрав в контекстном меню команду «Запустить», см. Рис. <%HMFIGURECOUNTER%>.

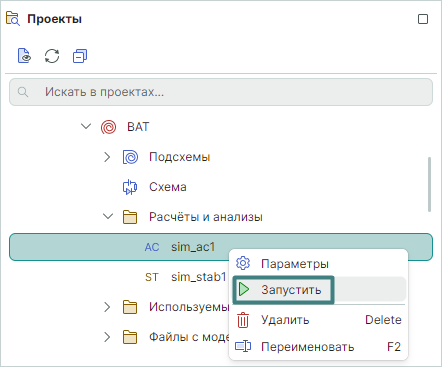

Рис. 5 Запуск симуляции sim_ac1 из контекстного меню

3. На вкладке «Щупы» отображены графики результатов моделирования I(L1) и V(NET0002), см. Рис. 6.

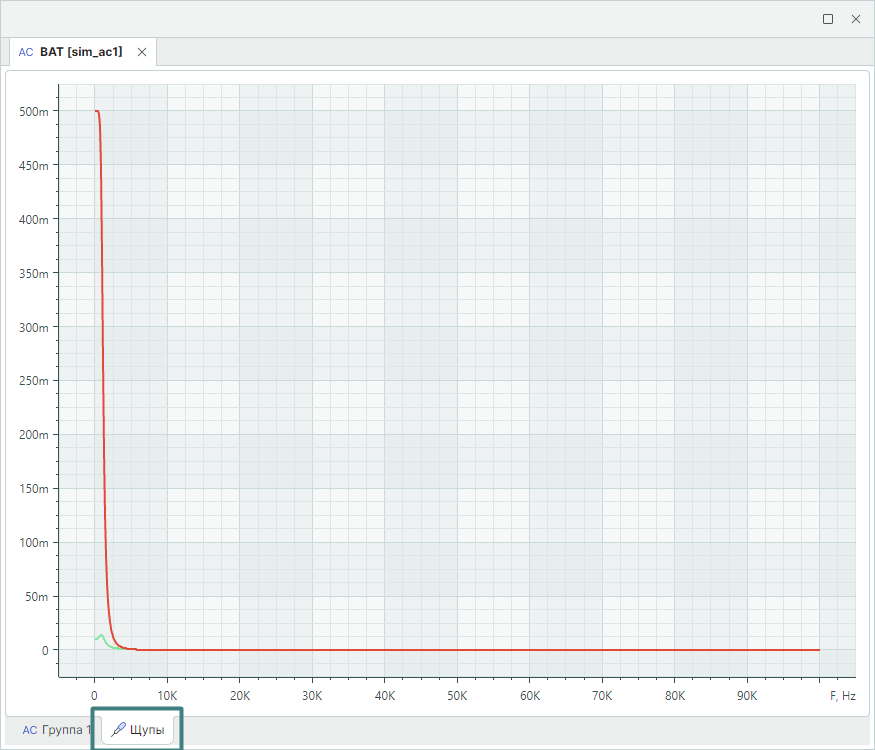

Рис. 6 Отображение графиков результатов моделирования на вкладке «Щуп»
