Сверление по контуру объекта¶
Команда «Сверление по контуру объекта» применяется для рассверливания контуров объектов графических данных гербер слоев на слое механической обработки. Вызов команды «Сверление по контуру объекта» доступен для следующих объектов: «Трейс», «Окружность» и «Полигон». Обязательным условием применения команды «Сверление по контуру объекта» является наличие в проекте слоя механической обработки с заданной таблицей инструментов.

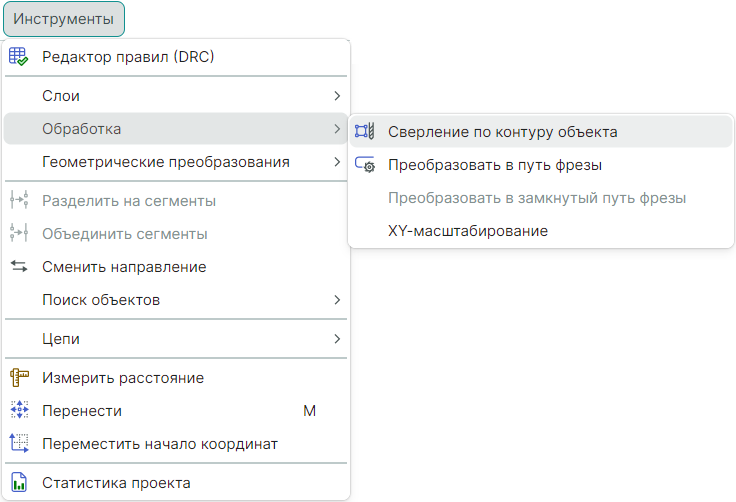

Для вызова команды «Сверление по контуру объекта» выделите объект, на основе которого будет произведено рассверливание. В главном меню программы последовательно выберите «Инструменты» → «Обработка» → «Сверление по контуру объекта», см. Рис. 1.

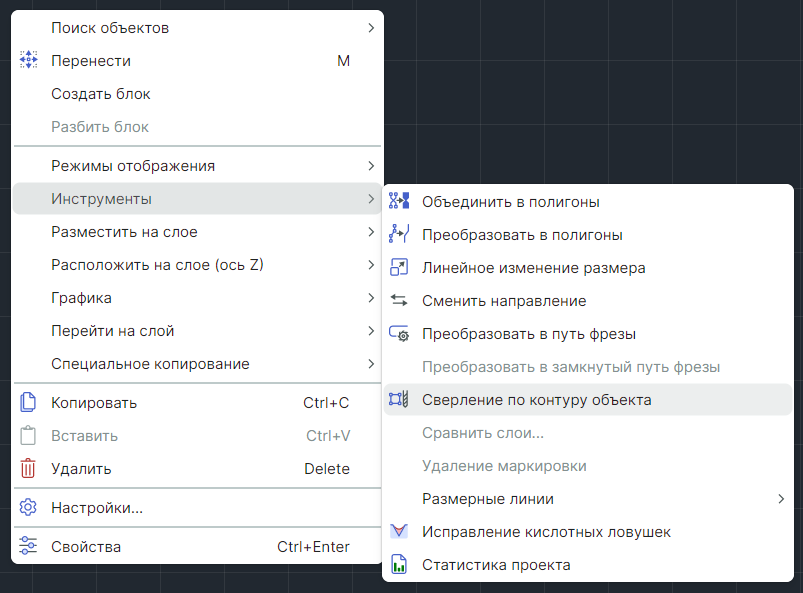

Также вызов команды «Сверление по контуру объекта» доступен в контекстном меню, см. Рис. 2.

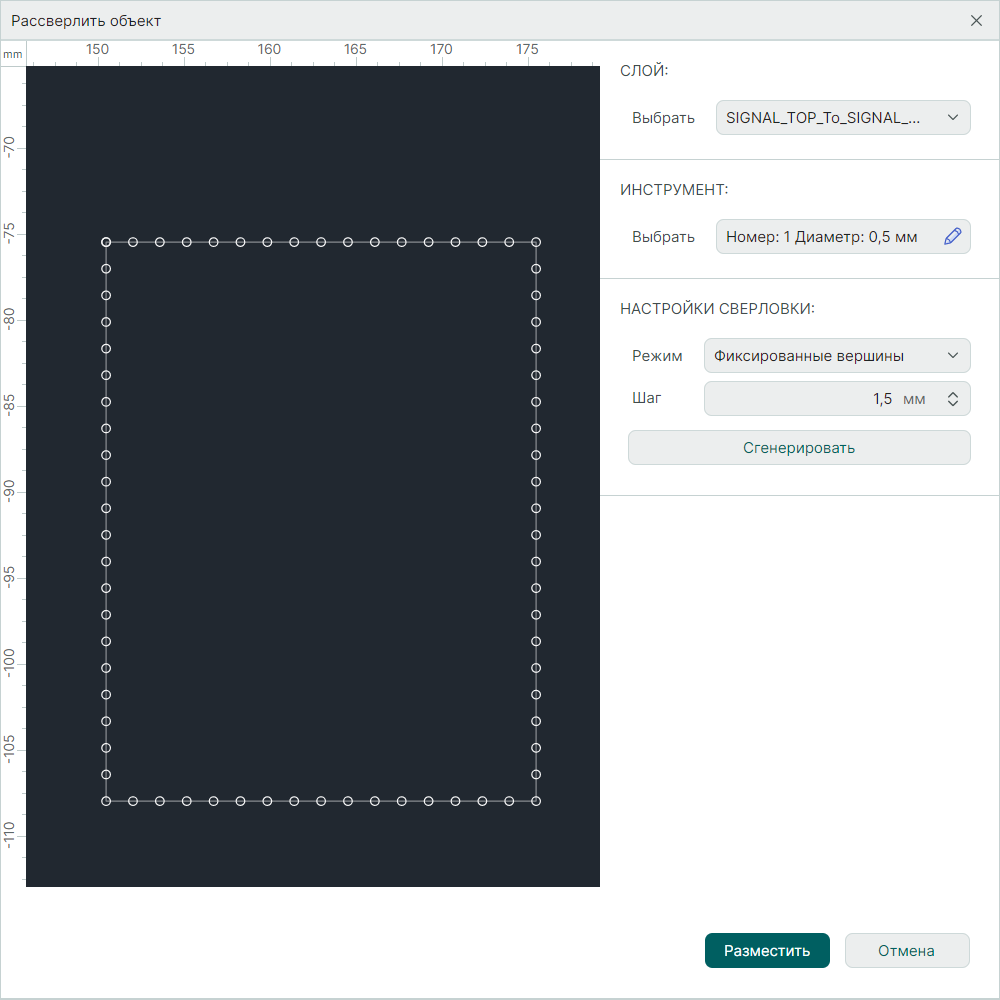

На экране отобразится окно «Рассверлить объект». Пример отображения окна представлен на Рис. 3.
Доступные настройки сверления по контуру объекта:
- «Слой» – выбор слоя, на котором будут размещены отверстия. Выбор слоя осуществляется из выпадающего списка.
- «Инструмент» – выбор инструмента.
-
«Настройки сверловки»:
-
«Режим» – выбор режима рассверливания с соблюдением «Фиксированных вершин» или «Фиксированного расстояния» между отверстиями. Выбор осуществляется из выпадающего списка.
- «Шаг» – ввод значения расстояния между отверстиями.

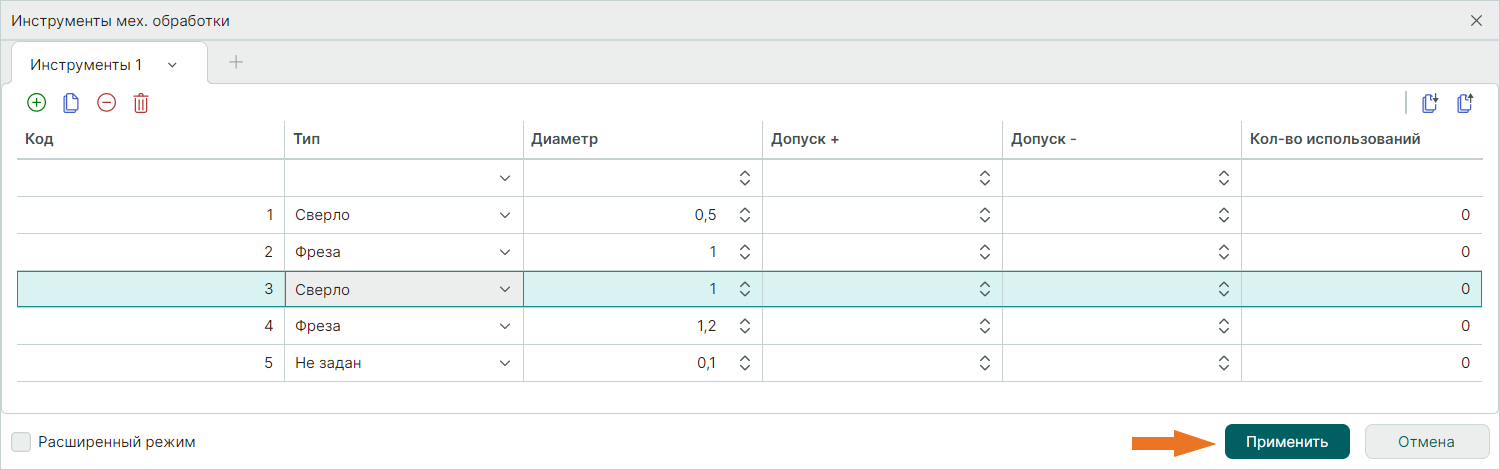

Выбор инструмента осуществляется в окне «Инструменты мех. обработки», для перехода используйте иконку
«Выбрать». В отобразившемся окне выберите инструмент и нажмите «Применить», см. Рис. 4.

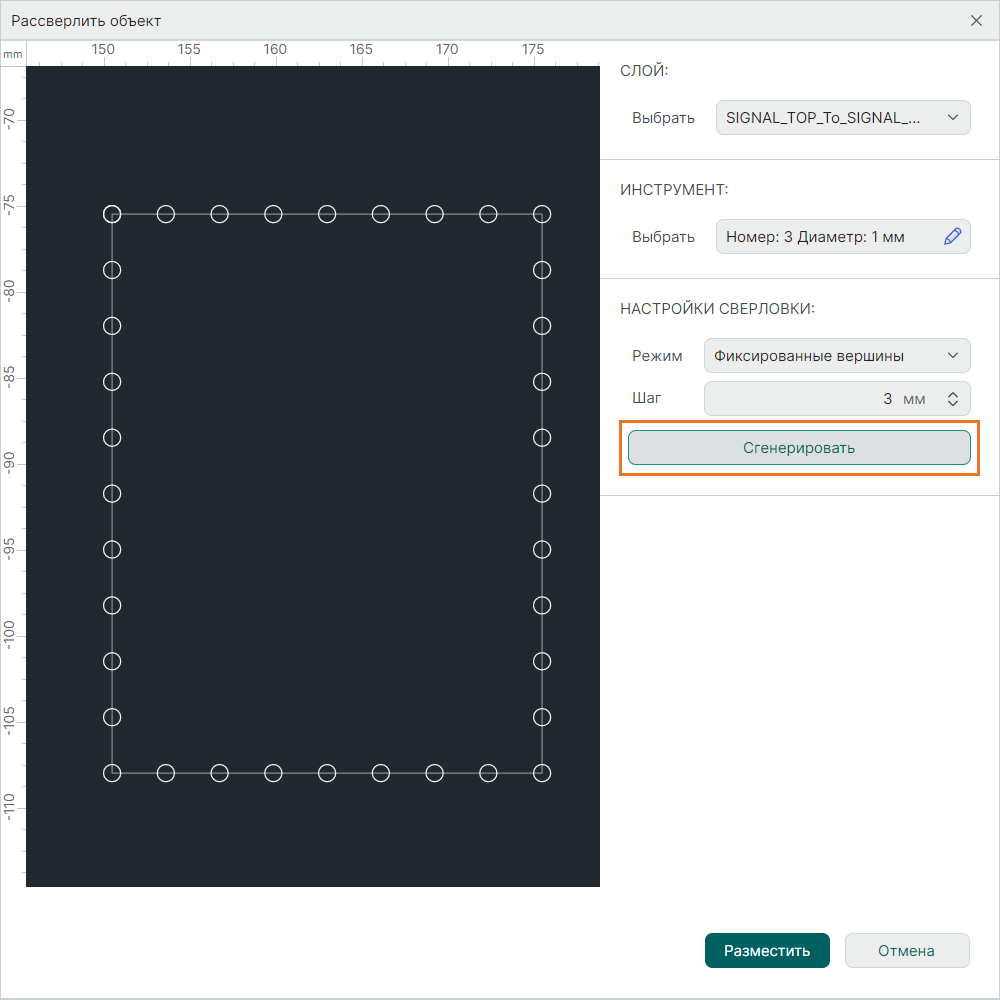

После определения настроек нажмите «Сгенерировать» для применения настроек и отображения изменений в области предпросмотра, см. Рис. 5.

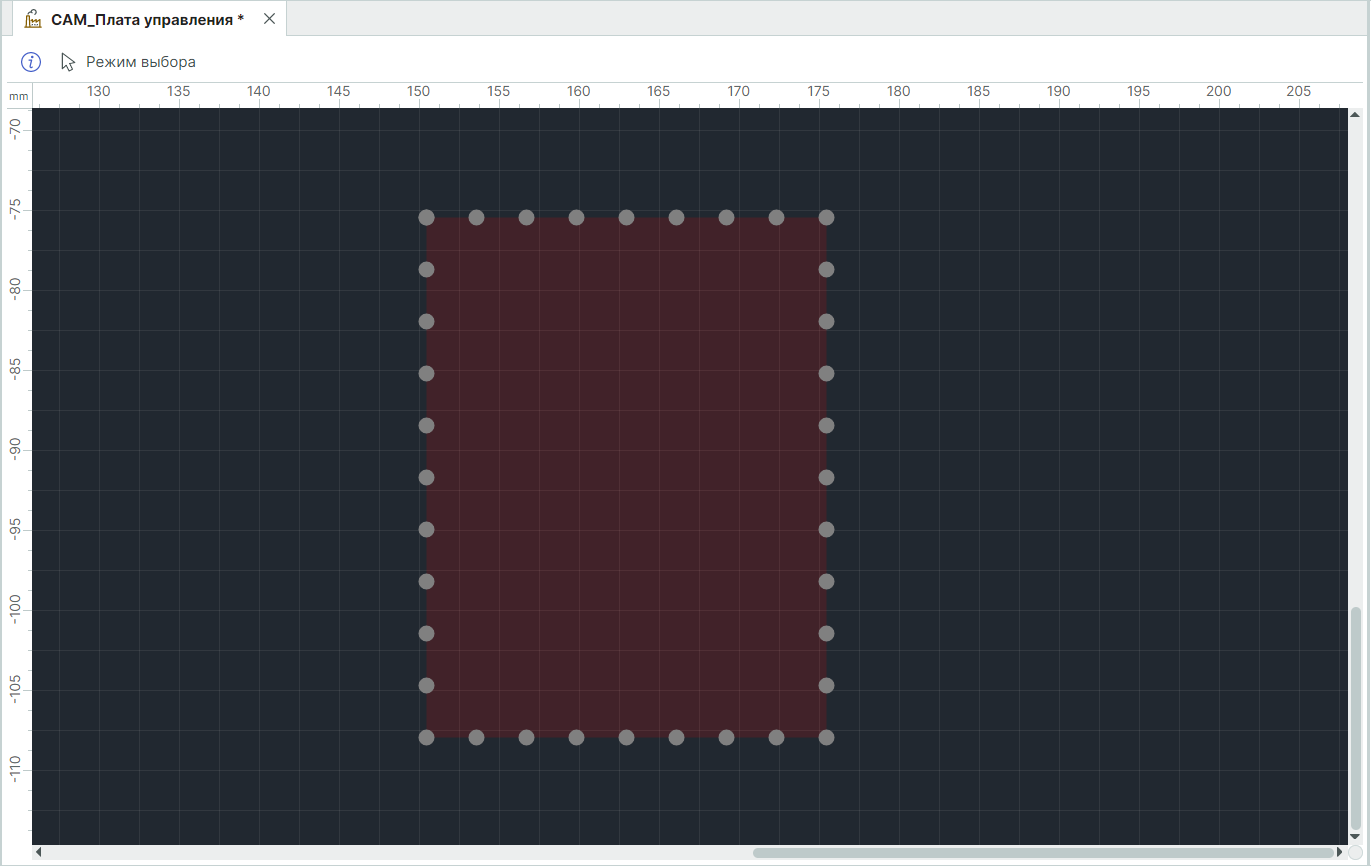

Для размещения сверления по контуру объекта с заданными настройками нажмите «Разместить». Сверление будет расположено на выбранном слое механической обработки, см. Рис. 6.
