Сводный отчет по схеме¶
В сводном отчете по схеме доступна информация по компонентам и атрибутам, используемым при проектировании схемы. Данные в сводном отчете доступны только для просмотра. Имеется возможность экспорта данных отчета в формате .xls и .csv.
Важно! Экспортируются только те компоненты, которые отображены в текущем окне таблицы.

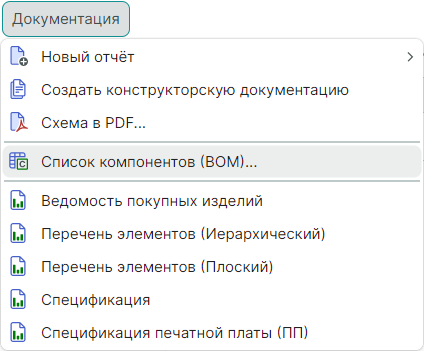

Вызов отчета по схеме осуществляется из главного меню «Документация» → «Список компонентов (BOM)», см. Рис. 1.
В окне «Список компонентов (BOM)» доступны три вкладки для просмотра компонентов в табличном виде:
- Вкладка «Список компонентов»;
- Вкладка «Группировка компонентов»;
- Вкладка «Библиотеки».
Вкладка «Список компонентов»

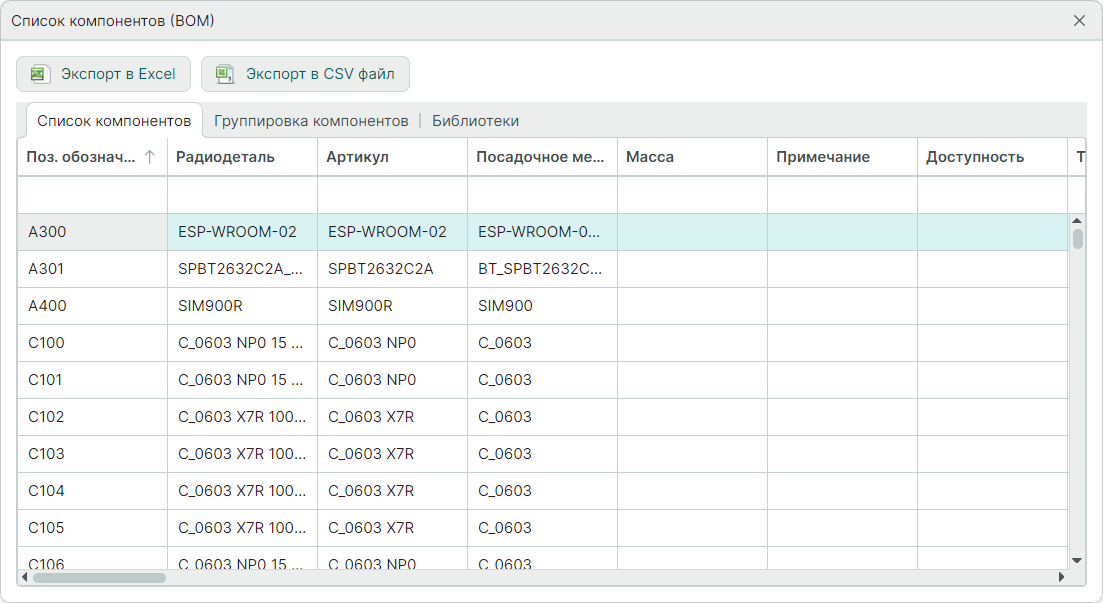

На вкладке «Список компонентов» представлена общая информация технических характеристик (атрибутов) компонентов, существующих в проекте в табличном виде, см. Рис. 2.
Вкладка «Группировка компонентов»

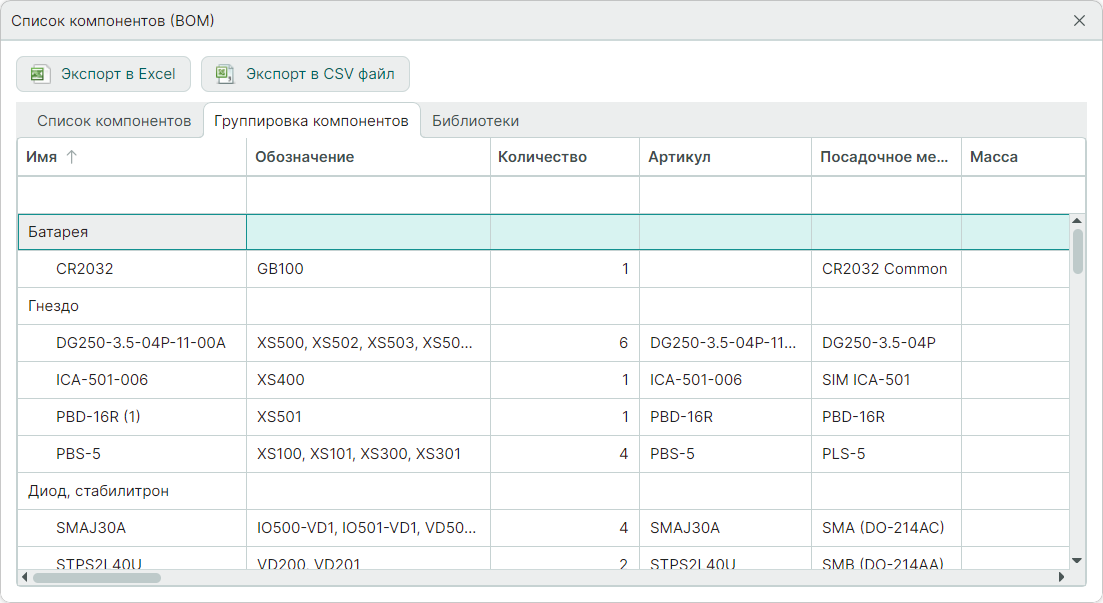

На вкладке «Группировка компонентов» представлена общая информация технических характеристик (атрибутов) компонентов, существующих в проекте, отсортированных в таблице по семействам, см. Рис. 3.
Вкладка «Библиотеки»

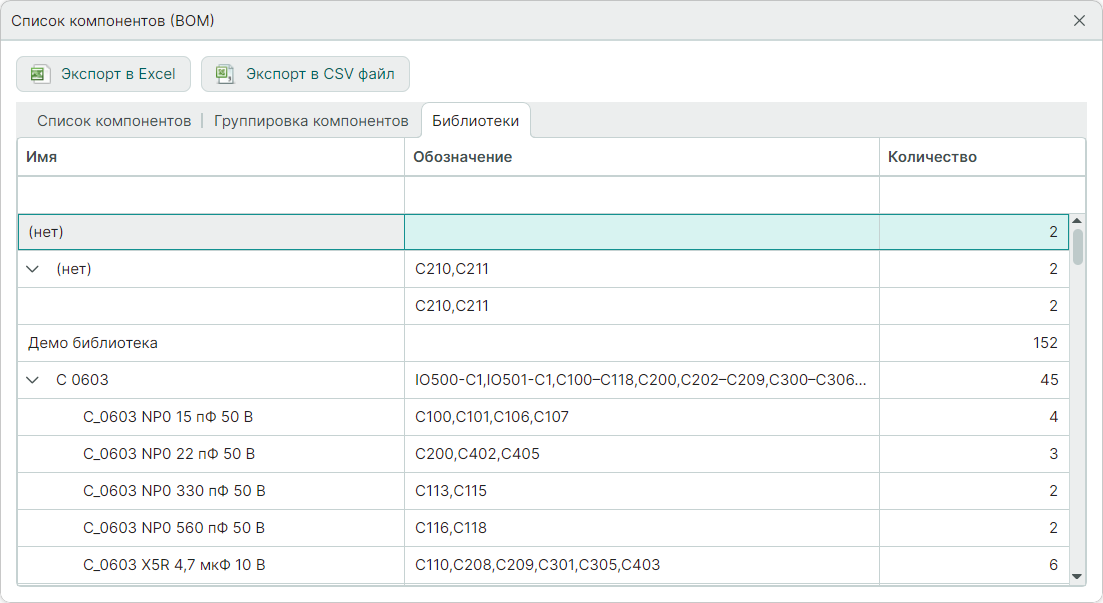

На вкладке «Библиотеки» представлена информация о количестве библиотечных компонентов, используемых при разработке схемы, см. Рис. 4.
