Свойства атрибута «Позиционное обозначени延
Атрибут радиодетали на электрической схеме обладает собственными свойствами как отдельный объект.

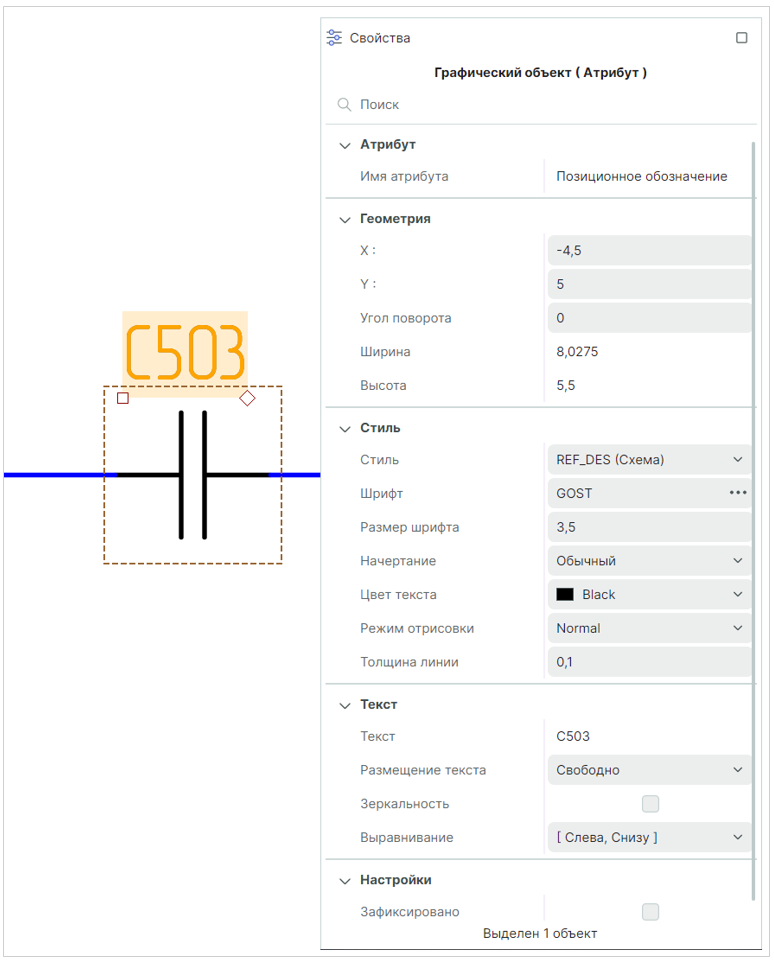

Свойства выделенного атрибута на электрической схеме отображаются в функциональной панели «Свойства», см. Рис. 1.
Группа «Атрибут»:
- «Имя атрибута» – имя выделенного атрибута.
Группа «Геометрия»:
- «X» – координата расположения графического обозначения атрибута на схеме по оси X относительно начала координат текущего УГО компонента;
- «Y» – координата расположения графического обозначения атрибута на схеме по оси Y относительно начала координат текущего УГО компонента;
- «Угол поворота» – угол поворота графического обозначения атрибута на схеме относительно точки привязки текущего УГО компонента;
- «Ширина» – значение ширины графического обозначения атрибута в текущих единицах измерения;
- «Длина» – значение длины графического обозначения атрибута в текущих единицах измерения.
Группа «Стиль» – характеристики стиля графического отображения выделенного атрибута на листе схемы.
Группа «Текст» – характеристики способа отображения выделенного атрибута на листе схемы.
Группа «Настройки»:
- «Зафиксировано» – при установке флага в чек-бокс перемещение текущего атрибута заблокировано.
