Свойства компонента

Любой компонент при создании по умолчанию принадлежит семейству «Устройства». Семейство – это классификатор компонентов, определяющий список характеристик компонента и его позиционное обозначение на схеме.
Выбор семейства осуществляется из выпадающего списка, расположенного в поле «Семейство» на вкладке «Свойства». «Диод STPS40L40» относится к семейству диодов, выберите это семейство, см. Рис. 1.

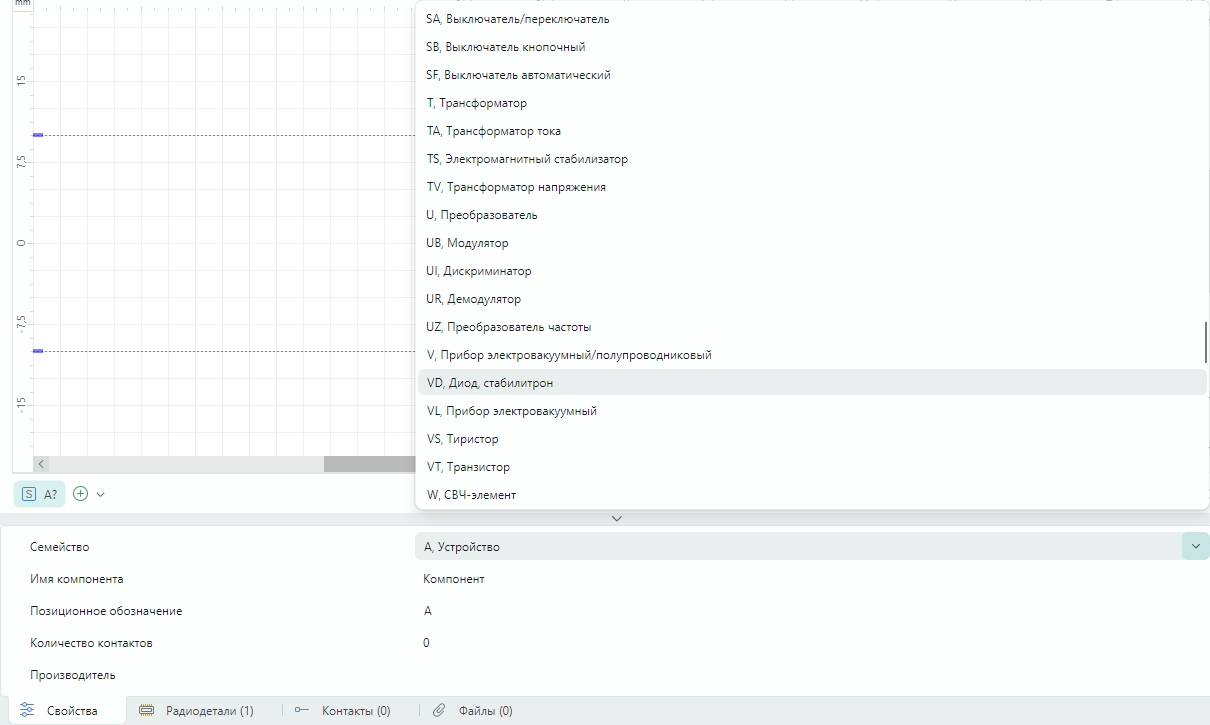

Рис. 1 Выбор семейства для компонента

После выбора семейства в редакторе произойдет изменение позиционного обозначения компонента, см. Рис. 2.

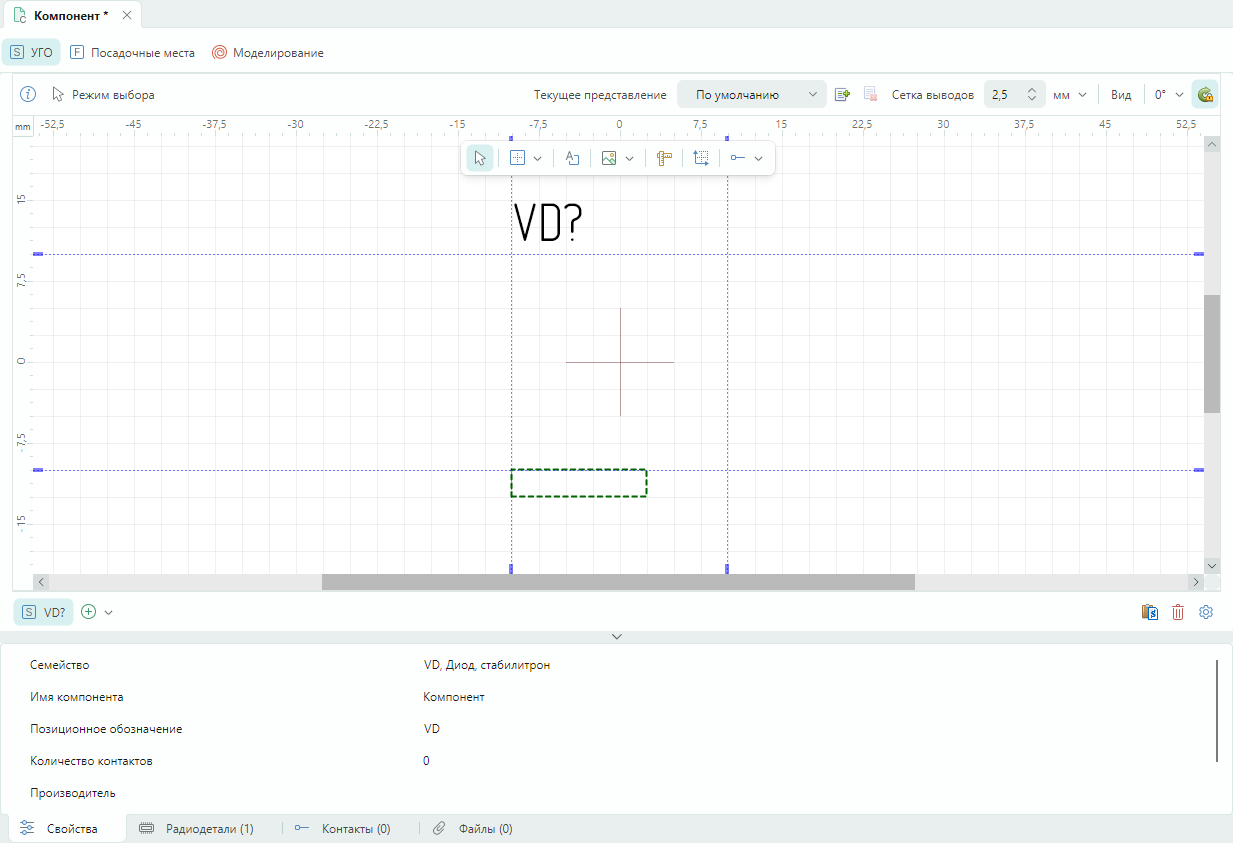

Рис. 2 Измененное позиционное обозначение

Введите имя создаваемого компонента в поле «Имя компонента», см. Рис. 3.

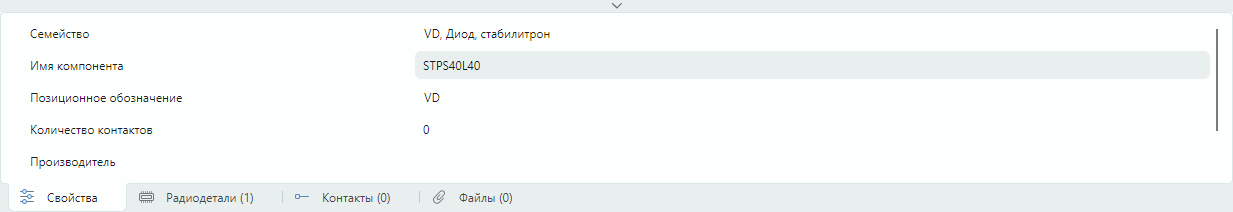

Рис. 3 Поле «Имя компонента»

Для добавления данных о создаваемом компоненте также имеются поля, доступные для редактирования: «Производитель», «Описание» и «Поставщик».
