Свойства объекта «Область металлизации»¶

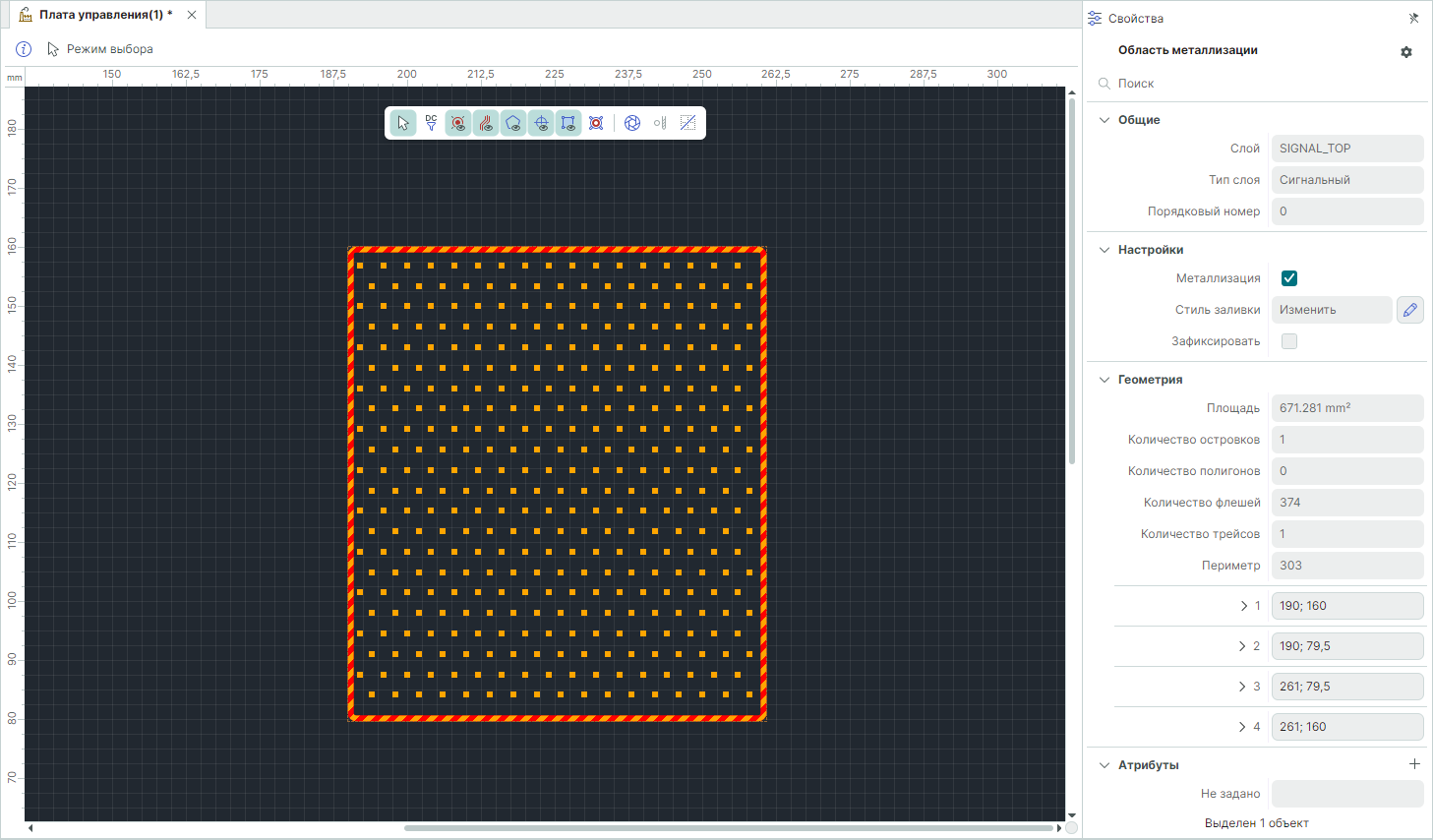

При выделении объекта «Область металлизации» в панели «Свойства» отобразятся доступные свойства объекта, см. Рис. 1.

Доступные свойства объекта «Область металлизации».

Группа «Общие»:

«Слой» – слой, на котором размещена область металлизации. Выбор слоя осуществляется из выпадающего списка.
«Тип слоя» – тип слоя, на котором размещена область металлизации.
«Порядковый номер» – порядковый номер объекта на слое.

Группа «Настройки»:

«Металлизация» – установка флага обеспечивает заливку области в соответствии с выбранными настройками. Снятие флага переводит область металлизации в режим редактирования контура.
«Стиль заливки» – переход в окно «Выбор стиля области металлизации» с помощью кнопки для изменения настроек стиля области.
«Зафиксировать» – установка флага фиксирует объект в графическом редакторе.

Группа «Геометрия»:

«Площадь» – отображение значения площади объекта.
«Количество островков» – отображение количества островков текущей области металлизации.
«Количество полигонов» – отображение количества полигонов в текущей области металлизации.
«Количество флешей» – отображение количества флешей в текущей области металлизации.
«Количество трейсов» – отображение количества трейсов в текущей области металлизации.
«Периметр» – отображение значения периметра объекта (суммарной длины сегментов).
«Номер вершины» – ввод координат вершины. Изменение координат доступно только в режиме редактирования контура области металлизации.

Группа «Атрибуты» дополнительная информация об объекте, подробнее о работе с атрибутами см. раздел Работа с атрибутами.
