Свойства объекта «Текст сверлением»¶

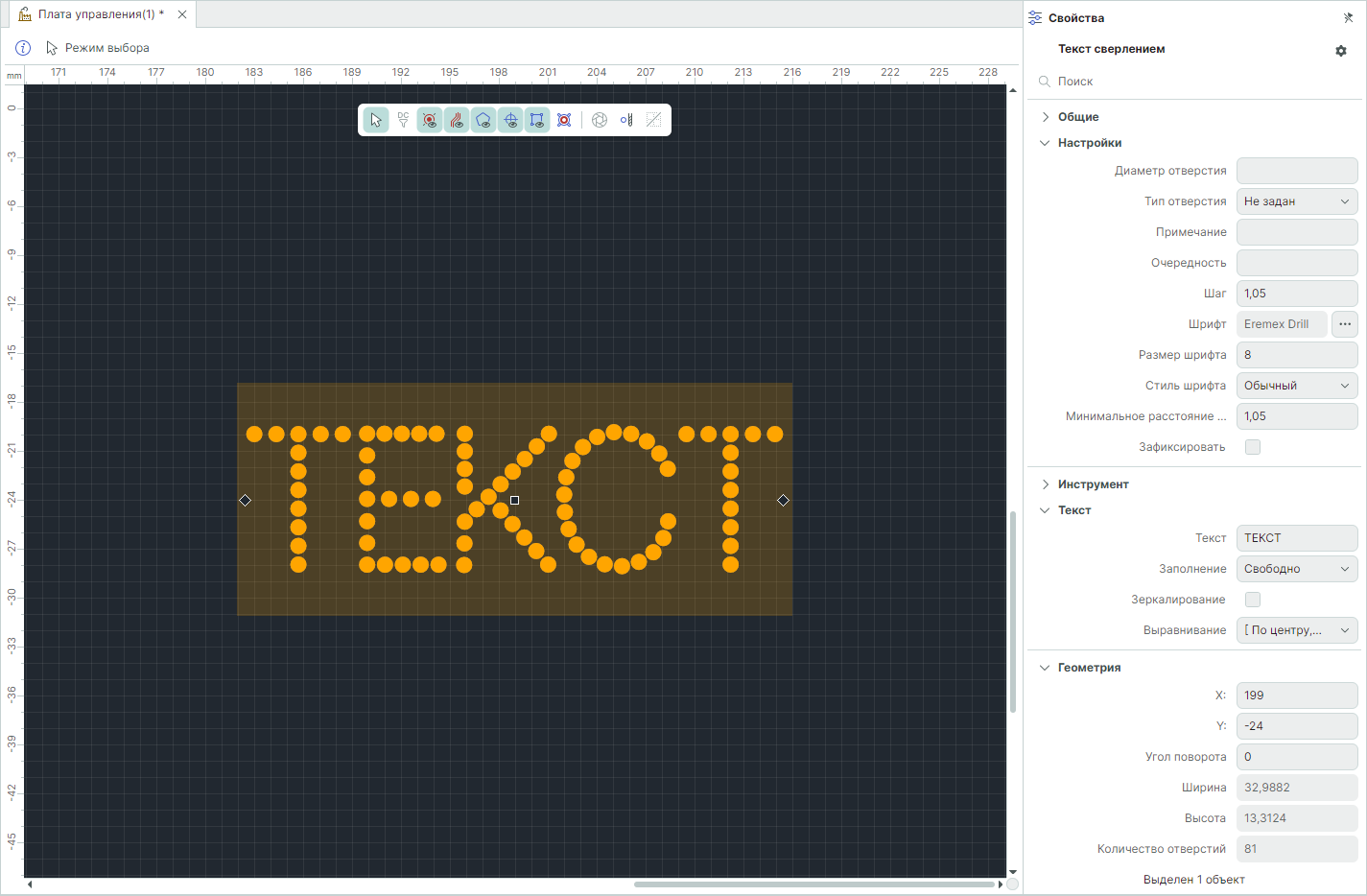

При выделении объекта «Текст сверлением» в панели «Свойства» отобразятся доступные свойства объекта, см. Рис. 1.

Доступные свойства объекта «Текст сверлением».

Группа «Общие»:

«Слой» – слой, на котором размещен текст сверлением. Выбор слоя осуществляется из выпадающего списка.
«Тип слоя» – тип слоя, на котором размещен текст сверлением.
«Порядковый номер» – порядковый номер объекта на слое.

Группа «Настройки»:

«Диаметр отверстия» – отображение значения диаметра отверстий. Введенное значение будет использоваться в качестве диаметра, если в строке «Номер инструмента» не задан инструмент.
«Тип отверстия» – выбор типа отверстия. Выбор осуществляется из выпадающего списка.
«Примечание» – ввод значения для группировки объектов в таблице «Параметры отверстий».
«Очередность» – ввод значения очередности, в которой будут записаны объекты в файл производства.
«Шаг» – ввод значения расстояния между центрами соседних отверстий на одной линии.
«Шрифт» – отображение используемого шрифта, с помощью кнопки возможен переход в окно «Редактор шрифта» для изменения шрифта и настройки стиля.
«Размер шрифта» – ввод значения размера шрифта.
«Стиль шрифта» – выбор стиля шрифта из выпадающего списка.
«Минимальное расстояние между центрами отверстий» – отображение значения минимального расстояния между центрами отверстий.
«Зафиксировать» – установка флага фиксирует объект в графическом редакторе.

Группа «Инструмент»:

«Номер инструмента» – выбор инструмента из выпадающего списка.
«Диаметр инструмента» – отображение значения диаметра инструмента. Значение задается в таблице инструментов.
«Тип инструмента» – отображение типа инструмента. Выбор типа инструмента осуществляется в таблице инструментов.
«Ресурс: кол. сверлений» – отображение значения ресурса инструмента. Параметр задается в таблице инструментов.
«Смещение глубины» – параметр задается в таблице инструментов.
«Скорость подачи шпинделя» – ввод значения скорости подачи шпинделя для текущего объекта.
«Индекс компенсации» – ввод значения индекса компенсации для текущего объекта.
«Скорость отвода шпинделя» – ввод значения скорости отвода шпинделя для текущего объекта.
«Скорость вращения шпинделя» – ввод значения скорости вращения шпинделя для текущего объекта.

Группа «Текст»:

«Текст» – поле для ввода текста.
«Заполнение» – выбор варианта заполнения из выпадающего меню:
«Свободно» – границы текстового поля и размеры шрифта будут отвечать заданным в панели «Свойства»;
«Подбор» – стиль текста будет соответствовать заданным границам текстового поля;
«Вписать» – текст будет «вписан» в заданные границы поля, стиль будет адаптирован;
«Сжать» – при необходимости «вписать» текст в заданные границы поля, текст будет сжат;
«Перенос» – допущение переноса текста.
«Зеркалирование» – включение зеркального отображения.
«Выравнивание» – выравнивание текста в текстовом поле, при выборе типа выравнивания текста для поля устанавливается точка привязки текстового поля.

Группа «Геометрия»:

«X» – ввод координаты центральной точки по оси X.
«Y» – ввод координаты центральной точки по оси Y.
«Угол поворота» – ввод значения угла поворота.
«Ширина» – отображение ширины текстового поля.
«Высота» – отображение высоты текстового поля.
«Количество отверстий» – отображение количества отверстий, используемых для текста сверлением.
