Свойства объекта «Линия отверстий»¶

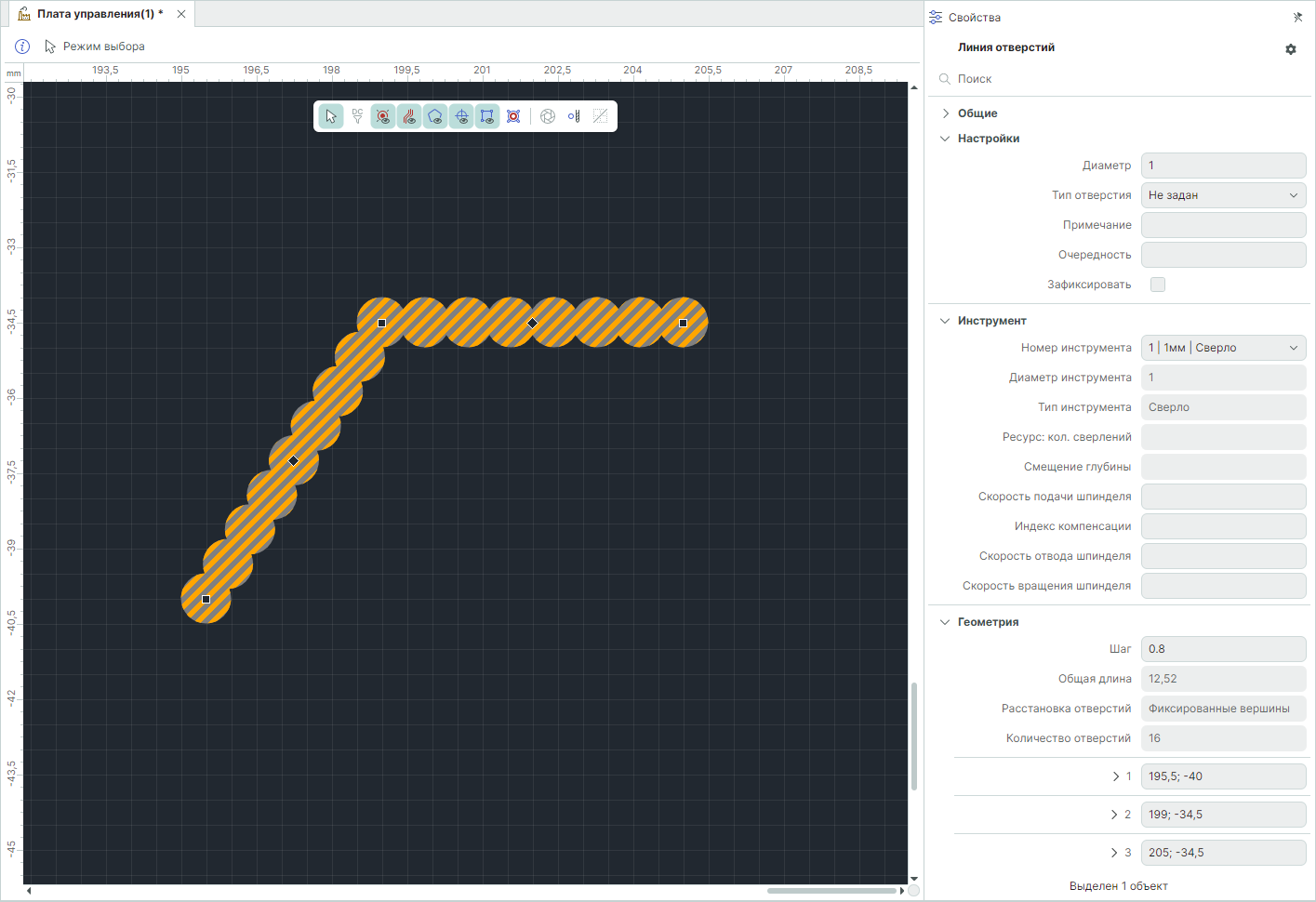

При выделении объекта «Линия отверстий» в панели «Свойства» отобразятся доступные свойства объекта, см. Рис. 1.

Примечание! При нажатии левой кнопкой мыши на сегменте линии отверстий будет выбран именно сегмент. Для выбора всего объекта «Линия отверстий» используйте механизм группового выбора (подробнее см. раздел Выбрать) или выберите сегмент и нажмите клавишу «Space».

Доступные свойства объекта «Линия отверстий».

Группа «Общие»:

«Слой» – слой, на котором размещена линия отверстий. Выбор слоя осуществляется из выпадающего списка.
«Тип слоя» – тип слоя, на котором размещена линия отверстий.
«Порядковый номер» – порядковый номер объекта на слое.

Группа «Настройки»:

«Диаметр» – ввод значения диаметра отверстия. Введенное значение будет использоваться в качестве диаметра, если в строке «Номер инструмента» не задан инструмент.
«Тип отверстия» – выбор типа отверстия. Выбор осуществляется из выпадающего списка.
«Примечание» – ввод значения для группировки объектов в таблице «Параметры отверстий».
«Очередность» – ввод значения очередности, в которой будут записаны объекты в файл производства.
«Зафиксировать» – установка флага фиксирует объект в графическом редакторе.

Группа «Инструмент»:

«Номер инструмента» – выбор инструмента из выпадающего списка.
«Диаметр инструмента» – отображение значения диаметра инструмента. Значение задается в таблице инструментов.
«Тип инструмента» – отображение типа инструмента. Выбор типа инструмента осуществляется в таблице инструментов.
«Ресурс: кол. сверлений» – отображение значения ресурса инструмента. Параметр задается в таблице инструментов.
«Смещение глубины» – параметр задается в таблице инструментов.
«Скорость подачи шпинделя» – ввод значения скорости подачи шпинделя для текущего объекта.
«Индекс компенсации» – ввод значения индекса компенсации для текущего объекта.
«Скорость отвода шпинделя» – ввод значения скорости отвода шпинделя для текущего объекта.
«Скорость вращения шпинделя» – ввод значения скорости вращения шпинделя для текущего объекта.

Группа «Геометрия»:

«Шаг» – ввод значения шага расположения центров отверстий.
«Общая длина» – отображение значения длины объекта.
«Расстановка отверстий» – способ расстановки отверстий в линии.
«Количество отверстий» – количество отверстий в линии.
«Номера начальных и конечных точек сегмента» – ввод координат начальных и конечных точек каждого сегмента.

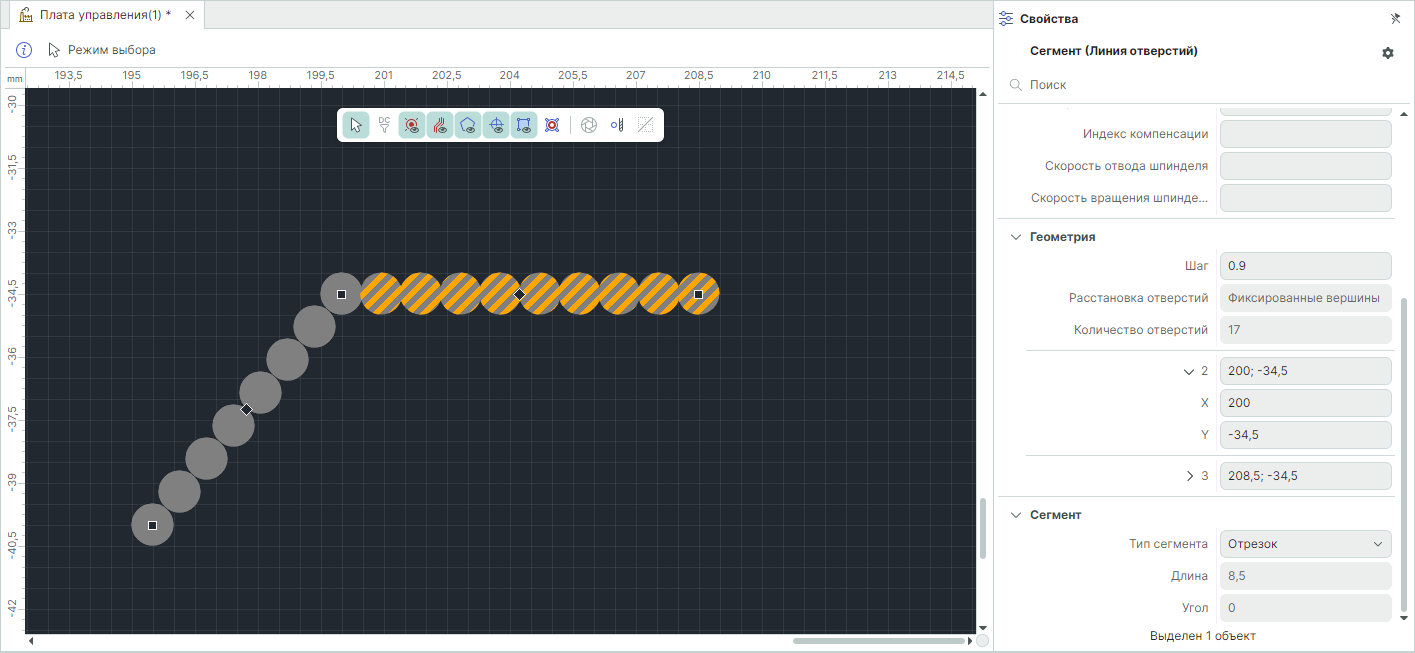

При выделении сегмента линии отверстий в панели «Свойства» доступна дополнительная группа свойств, см. Рис. 2.

Рис. 2 Свойства сегмента линии отверстий

Группа «Сегмент»:

«Тип сегмента» – отображение типа сегмента.
«Длина» – отображение длины сегмента линии отверстий.
«Угол» – отображение значения угла сегмента.
