Свойства объекта «Слот сверлением»¶

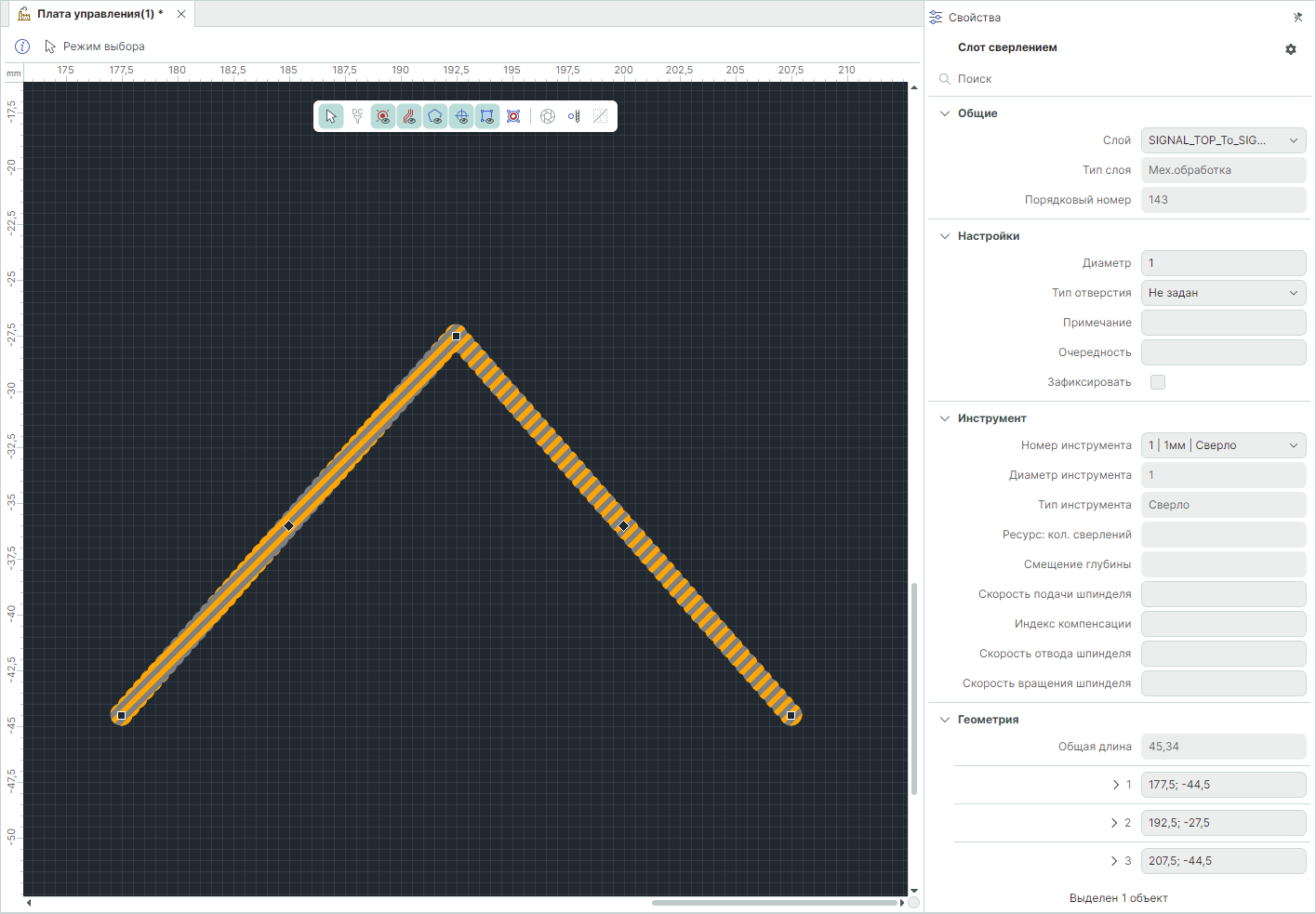

При выделении объекта «Слот сверлением» в панели «Свойства» отобразятся доступные свойства объекта, см. Рис. 1.

Примечание! При нажатии левой кнопкой мыши на сегменте слота сверлением будет выбран именно сегмент. Для выбора всего объекта «Слот сверлением» используйте механизм группового выбора (подробнее см. раздел Выбрать) или выберите сегмент и нажмите клавишу «Space».

Доступные свойства объекта «Слот сверлением».

Группа «Общие»:

«Слой» – слой, на котором размещен слот сверлением. Выбор слоя осуществляется из выпадающего списка.
«Тип слоя» – тип слоя, на котором размещен слот сверлением.
«Порядковый номер» – порядковый номер объекта на слое.

Группа «Настройки»:

«Диаметр» – ввод значения диаметра отверстия. Введенное значение будет использоваться в качестве диаметра, если в строке «Номер инструмента» не задан инструмент.
«Тип отверстия» – выбор типа отверстия. Выбор осуществляется из выпадающего списка.
«Примечание» – ввод значения для группировки объектов в таблице «Параметры отверстий».
«Очередность» – ввод значения очередности, в которой будут записаны объекты в файл производства.
«Зафиксировать» – установка флага фиксирует объект в графическом редакторе.

Группа «Инструмент»:

«Номер инструмента» – выбор инструмента из выпадающего списка.
«Диаметр инструмента» – отображение значения диаметра инструмента. Значение задается в таблице инструментов.
«Тип инструмента» – отображение типа инструмента. Выбор типа инструмента осуществляется в таблице инструментов.
«Ресурс: кол. сверлений» – отображение значения ресурса инструмента. Параметр задается в таблице инструментов.
«Смещение глубины» – параметр задается в таблице инструментов.
«Скорость подачи шпинделя» – ввод значения скорости подачи шпинделя для текущего объекта.
«Индекс компенсации» – ввод значения индекса компенсации для текущего объекта.
«Скорость отвода шпинделя» – ввод значения скорости отвода шпинделя для текущего объекта.
«Скорость вращения шпинделя» – ввод значения скорости вращения шпинделя для текущего объекта.

Группа «Геометрия»:

«Общая длина» – отображение значения длины объекта.
«Номера начальных и конечных точек сегмента» – ввод координат начальных и конечных точек каждого сегмента.

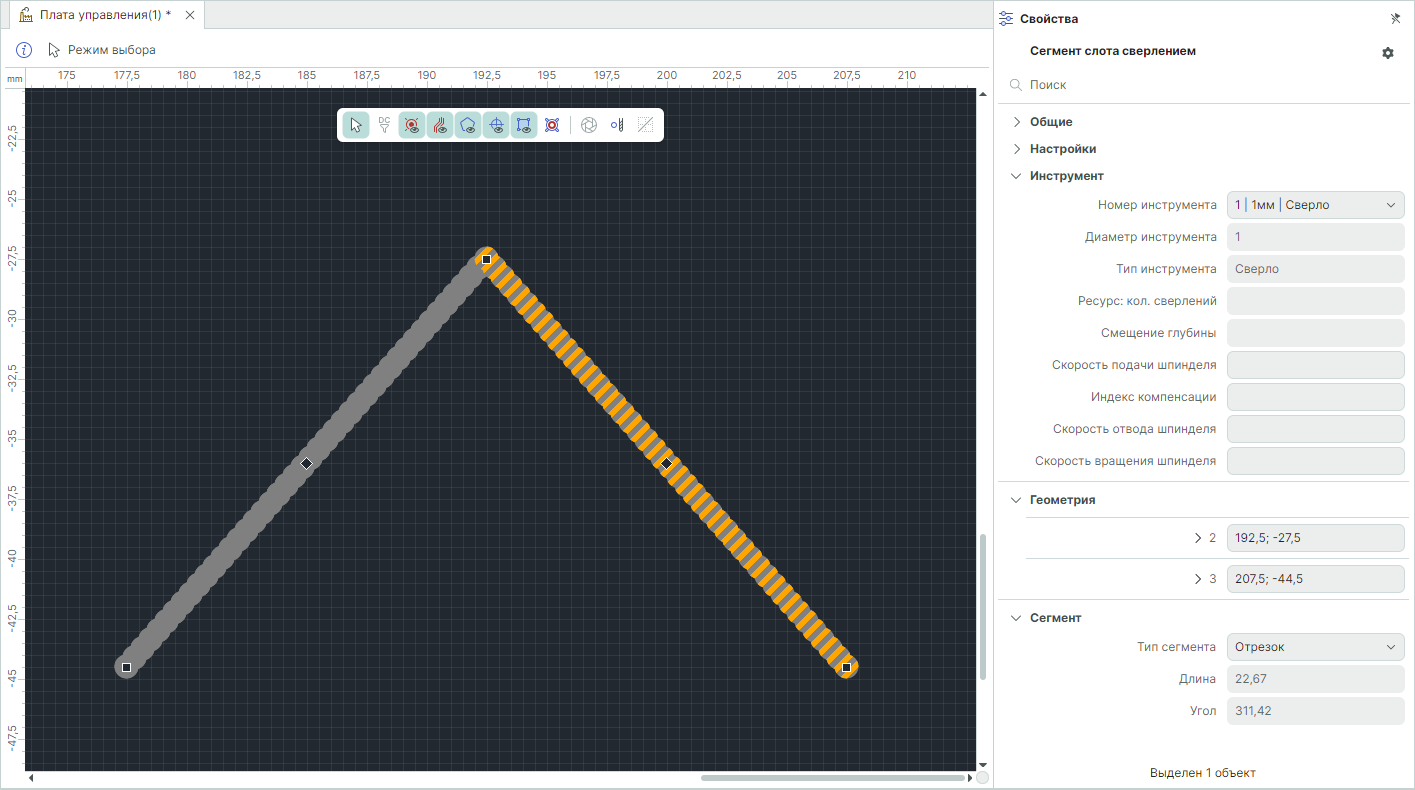

При выделении сегмента слота сверлением в панели «Свойства» доступна дополнительная группа свойств, см. Рис. 2.

Рис. 2 Свойства сегмента слота сверлением

Группа «Сегмент»:

«Тип сегмента» – отображение типа сегмента.
«Длина» – отображение длины сегмента линии отверстий.
«Угол» – отображение значения угла сегмента.
