Свойства вывода¶

Каждый вывод радиодетали на электрической схеме обладает собственными свойствами как отдельный объект.

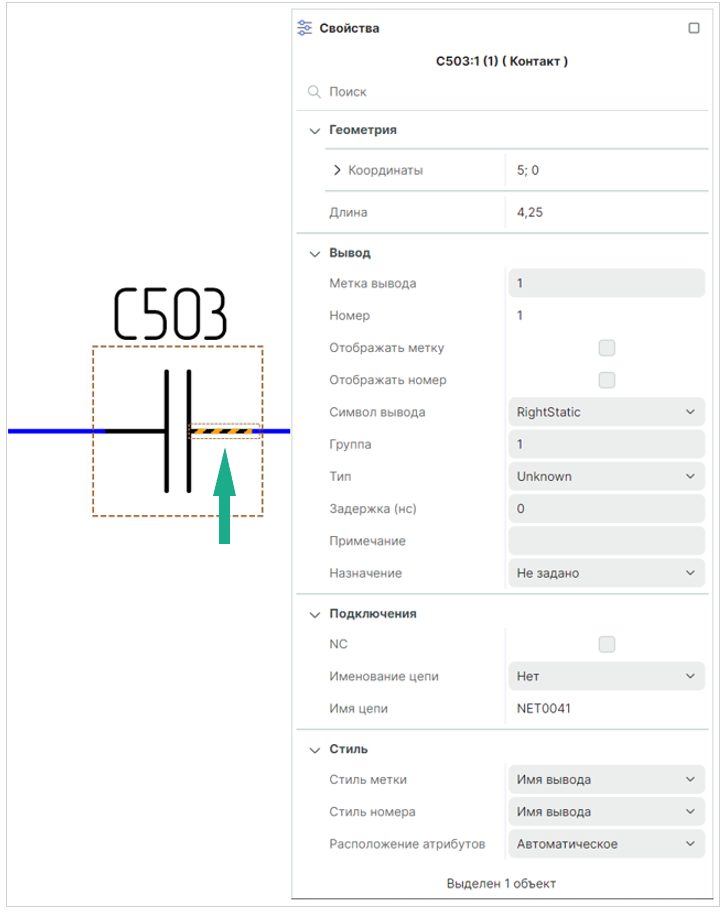

Свойства выделенного на электрической схеме вывода отображаются на функциональной панели «Свойства», см. Рис. 1.

Группа «Геометрия»:

«Координаты» – координаты расположения вывода на схеме по осям X и Y относительно начала координат текущего УГО компонента;
«Длина» – значение длины вывода в текущих единицах измерения.

Группа «Вывод»:

«Метка вывода» – поле для отображения и ввода метки вывода;
«Номер» – номер контактной площадки, сопоставленной с выделенным выводом;
«Отображать метку» – при установке флага в чек-бокс отображается на электрической схеме метка вывода;
«Отображать номер» – при установке флага в чек-бокс отображается на электрической схеме номер КП, сопоставленной с текущим выводом;
«Символ вывода» – выбор из выпадающего списка графического обозначения вывода по ГОСТ 2.743-91;
«Группа» – отображается имя группы функционально эквивалентных выводов, которой принадлежит выделенный вывод;
«Тип» – выбор из выпадающего списка типа вывода, который регламентирует возможные электрические подключения, осуществляемые через выделенный вывод;
«Задержка (нс)» – отображается значение задержки сигнала внутри корпуса (от контакта кристалла до выделенного вывода);
«Примечание» – отображается дополнительная информация о выделенном выводе;
«Назначение» – отображается функция, которая задана выделенному выводу.

Группа «Подключения»:

«NC» – при установке флага в чек-бокс выделенный вывод исключен из электрической схемы;
«Именование цепи» – выбор из выпадающего списка способа формирования метки вывода;
«Имя цепи» – имя входящей цепи.

Группа «Стиль»:

«Стиль метки» – выбор из выпадающего списка стиля текстового обозначения метки вывода;
«Стиль номера» – выбор из выпадающего списка стиля текстового обозначения номера вывода;
«Расположение атрибутов» – выбор из выпадающего списка способа расположения атрибутов на электрической схеме.
