Tемпературный расчёт схемы¶

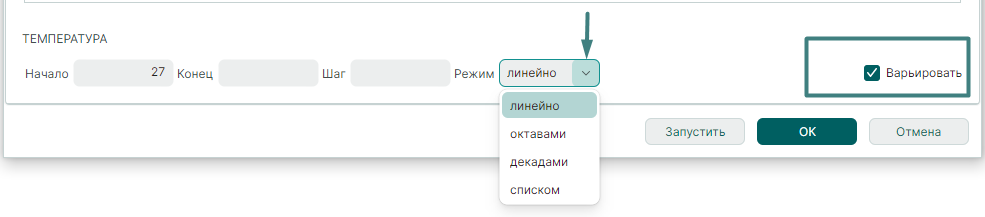

Запуск расчётов при варьировании рабочей температуры схемы можно осуществить с помощью установки флага в поле «Варьировать», расположенного на основной вкладке окна параметров симуляции, указав при этом диапазон изменения температуры, способ изменения, количество значений, см. Рис. 1.
Режим варьирования температуры может быть следующий:
- линейно c указанным шагом;
- декадами с определённым количеством точек на декаду;
- октавами с определённым количеством точек на декаду;
- списком, где списком указываются точные значения температуры, при которых делаются расчёты.
Если схема задана в виде SPICE-нетлиста, то для задания варьируемых температурных параметров использовать команду .TEMP.
SPICE-формат
.TEMP <список значений температур> - значения задаются в градусах Цельсия.
Примеры:
.TEMP 27
.TEMP –20 0 10 20 27 60
