Типы проводящих слоев¶

Тип проводящего слоя выбирается с учетом его назначения в общей структуре слоев печатной платы. Для выбора доступны следующие типы проводящих слоев:

Сигнальный слой – используется для трассировки проводников и размещения областей металлизации;
Опорный слой – используется только для размещения областей металлизации, которые занимают все пространство слоя (как правило, используются для подключения компонентов к цепям земли и питания).

К областям металлизации, расположенным на опорных слоях, подключается всего одна цепь, которая может быть назначена при создании структуры слоев платы.

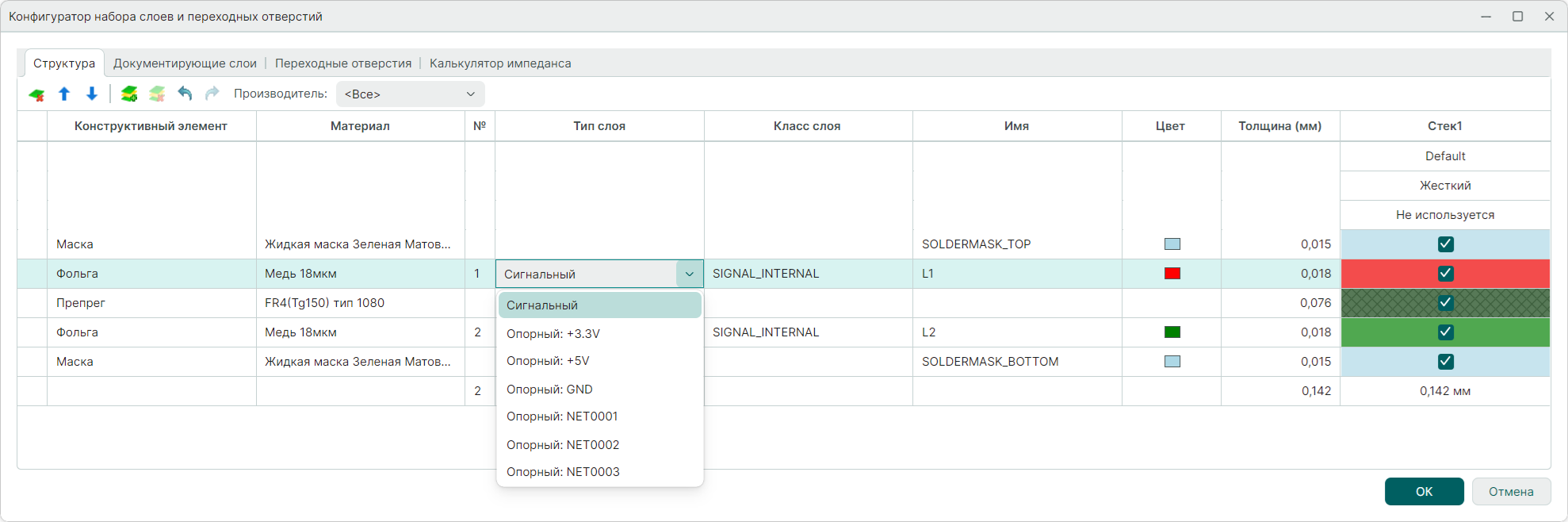

Выбор цепи для подключения к опорному слою осуществляется в выпадающем списке, см. Рис. 1. В списке присутствуют все цепи, созданные в проекте.
