Точки редактирования графических объектов

Для всех графических объектов существуют особые точки редактирования, которые отображаются в поле графического редактора, см. Рис. 1. Они доступны после того, как объект выбран.
Точки редактирования обозначаются квадратами. При наведении курсора на точку редактирования вид курсора меняется.

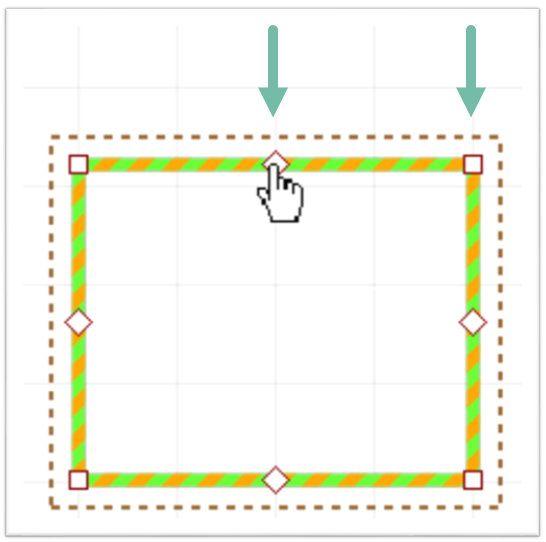

Рис. 1 Точки редактирования

При нажатии на точки редактирования и перемещении курсора, геометрия выбранного объекта меняется, см. Рис. 2.

Рис. 2 Изменение геометрии объекта через точки редактирования

Изменение геометрии выбранного объекта возможно также при перемещении курсора в сочетании с горячей клавишей «Ctrl»:
1. Перемещение средней точки редактирования в сочетании с клавишей «Ctrl» создает новую вершину и точки редактирования, см. Рис. 3.

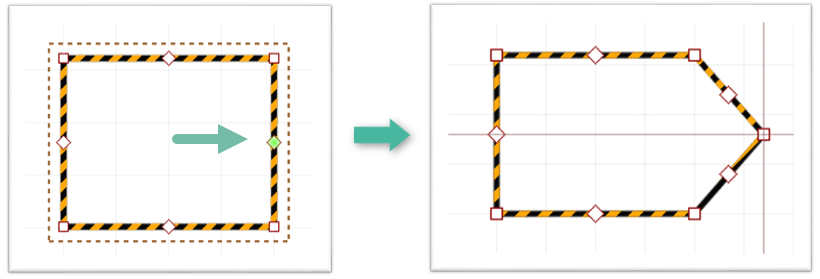

Рис. 3 Создание новой вершины и точек редактирования

2. Перемещение одной вершины объекта на другую в сочетании с клавишей «Ctrl» приводит к объединению вершин, см. Рис. 4.

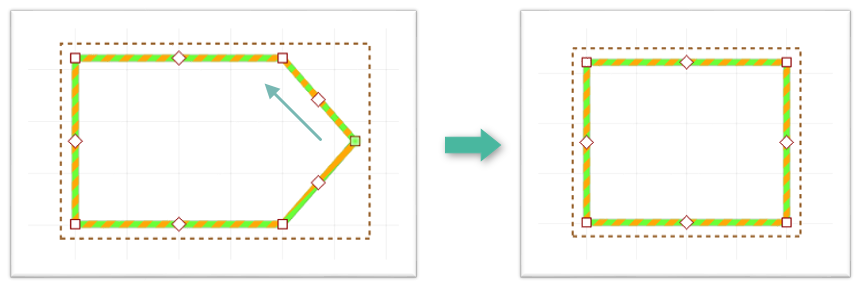

Рис. 4 Объединение вершин объекта

Удаление любой из вершин объекта возможно с использованием клавиши «Delete» или команды «Удалить» контекстного меню, см. Рис. 5.

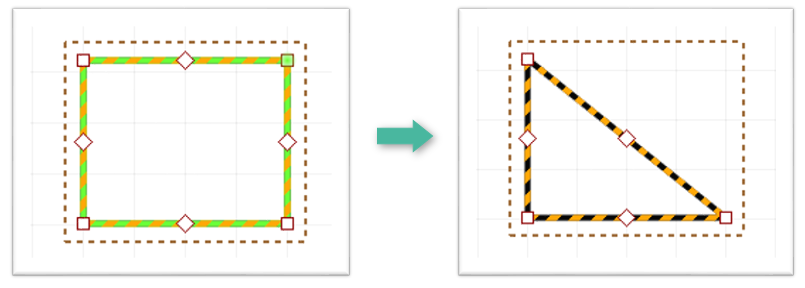

Рис. 5 Удаление вершины объекта
